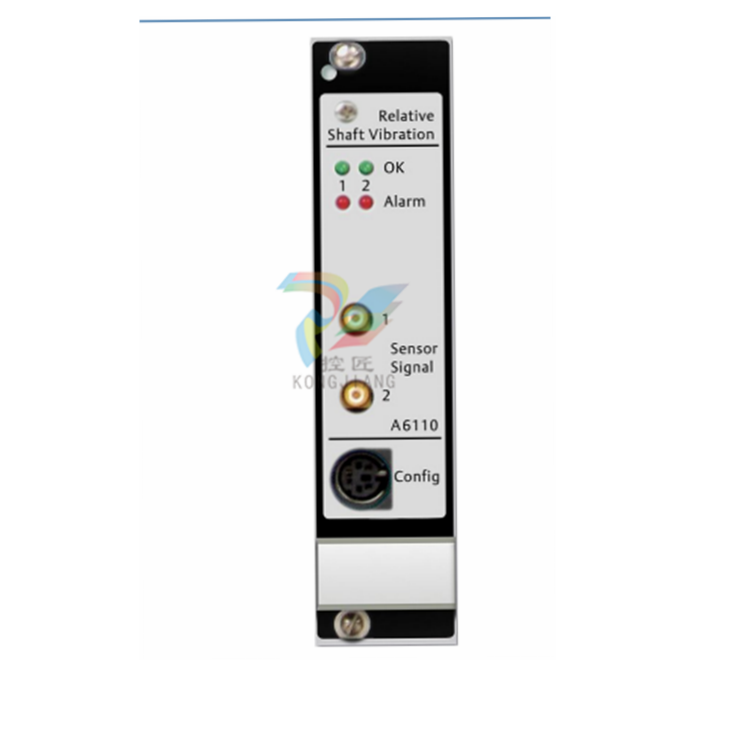

EMERSON A6110 轴相对振动监测器
描述
轴相对振动监控器专为工厂最关键的旋转机械提供极高的可靠性而设计。该单槽监测器与其他 AMS 6500 监测器一起使用，可构成完整的 API 670 机械保护监测器。 应用范围包括蒸汽、燃气、压缩机和水力涡轮机械。
轴相对振动监控模块的主要功能是准确监控轴相对振动，并通过比较振动参数与报警设定点、驱动报警和继电器，可靠地保护机械。
轴相对振动监测由一个位移传感器组成，位移传感器可以通过轴承箱安装，也可以安装在轴承座内部，以旋转轴为目标。
位移传感器是一种测量轴位置和运动的非接触式传感器。由于位移传感器安装在轴承上，因此监测参数被称为轴相对振动，即相对于轴承箱的轴振动。
传感器输入
输入数量：两个，独立或组合监测模式
输入类型：涡流、差分
艾默生传感器输入：部件号：6422、6423、6424、6425
隔离：与电源电隔离
输入电阻：>100 kΩ
输入电压范围：0 至 -22 VDC
输入频率范围
- 下截止频率 1 或 5 赫兹
- 上截止频率 50-2000 Hz 可调
规格
- 双通道、3U 尺寸、1 插槽插头
-与传统的四通道 6U 卡相比，插入式模块可将机柜空间需求减少一半
- 符合 API 670 标准，模块可热插拔
- 可远程选择限值倍增和跳闸旁路
- 前后缓冲和比例输出、0/4-20 mA 输出、0-10 V 输出
- 自检功能包括监控硬件、电源输入、硬件温度、传感器和电缆
- 与位移传感器 PR6422、PR6423、PR6424、PR6425 和驱动器 CON 011/91、021/91、041/91 配合使用
分析
测量模式
- 热配置
- 零到峰值
- 峰值到峰值
- 独立双通道或组合
- 双通道模式
- 最大峰值（组合）（DIN 45670A 标准）
- 峰值最大值（组合）
- (DIN 45670B、VDI 2059)
- Smax 0 至峰值（组合）（VDI 2059）
- 真实 S 峰值至峰值 Y. X（独立）
- (API 670)
