CTI 2501 I/O 模拟模块
时间: 2024-06-18浏览次数：

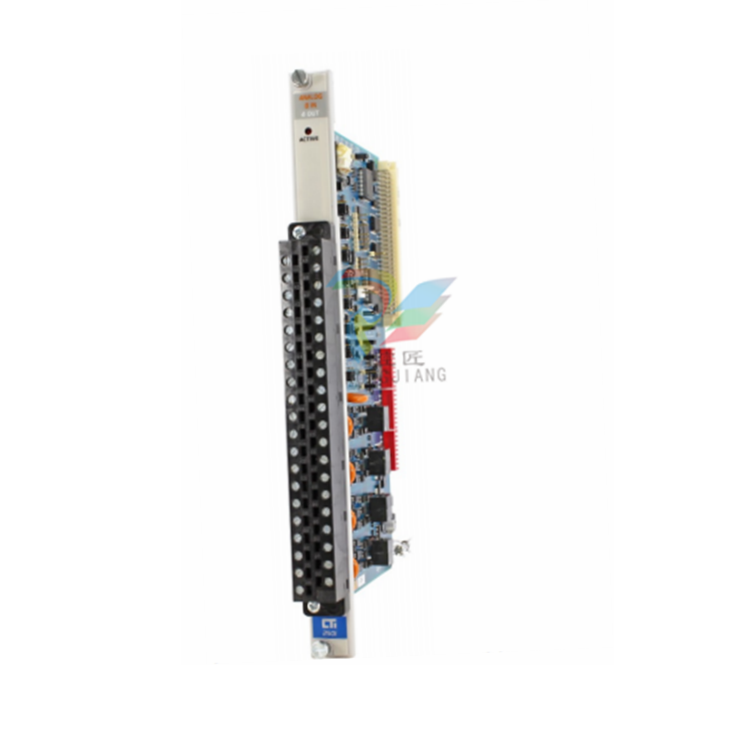

CTI 2501 I/O 模拟模块
CTI 2501 I/O 模拟模块
产品描述
2501 模块采用八通道模拟输入和四通道模拟输出设计，结构紧凑，单宽模块可安装在 CTI 2500 SeriesTM 或 Simatic® 505 Series I/O 底座中。它适用于机器控制、回路温度控制和称重系统等应用。2501 可替代 Siemens® 505- 7012 和 505-7016 模块，但使用内置缩放功能的应用除外。
功能
- CTI 2500 SeriesTM 或 Simatic® 505 基本格式
- 所有通道的快速更新时间均为 6 毫秒
- 可选择输入/输出或仅输入操作模式
- 每通道双极或单极输入
- 输入：1500VDC 通道至 PLC 隔离
- 输出
- 1500V 通道间隔离
- 同时提供电压和电流输出
- 每通道双极或单极输出
规格
更新时间：6 毫秒 - 低密度 7 毫秒 - 高密度（所有通道，包括沉淀时间）
连接器： 新安装的模块需要 2500-40F 可拆卸接线连接器，该连接器单独出售。部件号 2500-40F。
背板功率：3 瓦（最大值）
线规：14-22 AWG 14-22 AWG
模块尺寸： 单宽
运输重量：1.5 磅（0.68 千克）
其他产品信息：
在 CTI 网站上，您可以找到 2500 系列标准环境规格和 UL 机构合规证书的链接。
分辨率
单极 12 位： 0 - 5VDC 范围 = 1.25mV/step 0 - 10VDC 范围 = 2.5mV/step 0 - 20mA 范围 = 5A/step
双极 12 位： -5 至 +5VDC 范围 = 2.5mV/step 0 至 10VDC 范围 = 5.0mV/step -20 至 +20mA 范围 = 10A/step
