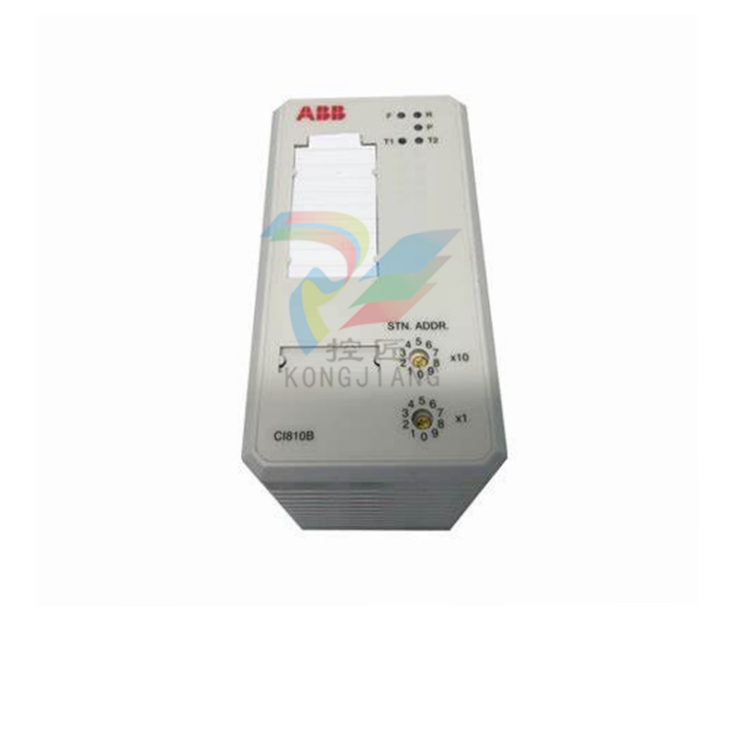

ABB Advant 100现场总线
Advant 现场总线 100 (AF 100) 是一种高性能现场总线，用于
- Advant 控制器之间的通信
- Advant 控制器与 S800 I/O 站、AC 800M 控制器、AC 100 OPC 服务器以及其他 ABB 公司开发和销售的设备之间的通信。
Advant 现场总线支持三种传输介质：
- 双绞线 (Twp)
- 同轴（RG59 和 RG11）
- 光学介质
AF 100 总线可由所有三种介质组成，其中一种介质的一部分就是一个特定网段。
网段适用以下规则：
- 每个双绞线网段可连接 32 个站，最大网段长度为 750 米（2500 英尺）。
- 同轴线段可以是
- 300 米（1000 英尺）（使用 RG59 电缆）或
- 700 米（2300 英尺）（使用 RG11 电缆）。
- 光介质仅用于点对点通信，总线段的总长度可达 1700 米（5500 英尺）。
- 如果使用背对背耦合光段，物理长度可达 13300 米（43300 英尺）。
Advant Fieldbus 100 冗余概念包括
- 介质冗余
- 通信接口冗余
- S800 I/O 现场通信接口冗余。
主 CI 的功能
在冗余配置中，主 CI 的地址是总线上配置的站地址。主 CI
- 发送所有输出 CDP。
- 接收所有输入 CDP。
- 如果站配置为时间同步主站，则发送时间同步信息。
- 为管理站处理正常的服务数据通信。
- 监督备份是否能在总线上发送。这项工作通过服务数据协议以较低频率完成。
- 如果模块为 CI522/CI630 或 CI631，则必须配置为总线主站，以便履行总线主站职责。
备份 CI 的功能
在冗余配置中，总线上备份 CI 的地址为配置的站地址 + 80。 备份 CI
- 监督主 CI 正常发送其输出 CDP。
- 如果主 CI 未发送输出 CDP，则向控制器发送信号。
- 接收所有输入 CDP。
- 响应与主控制器的服务数据通信。
- 如果模块为 CI522、CI630 或 CI631，则必须配置为总线主站。如果站号小于或等于 47，则备份模块履行总线主站职责，否则不履行。
