Yokogawa FCN FCJ 自主控制器
产品描述

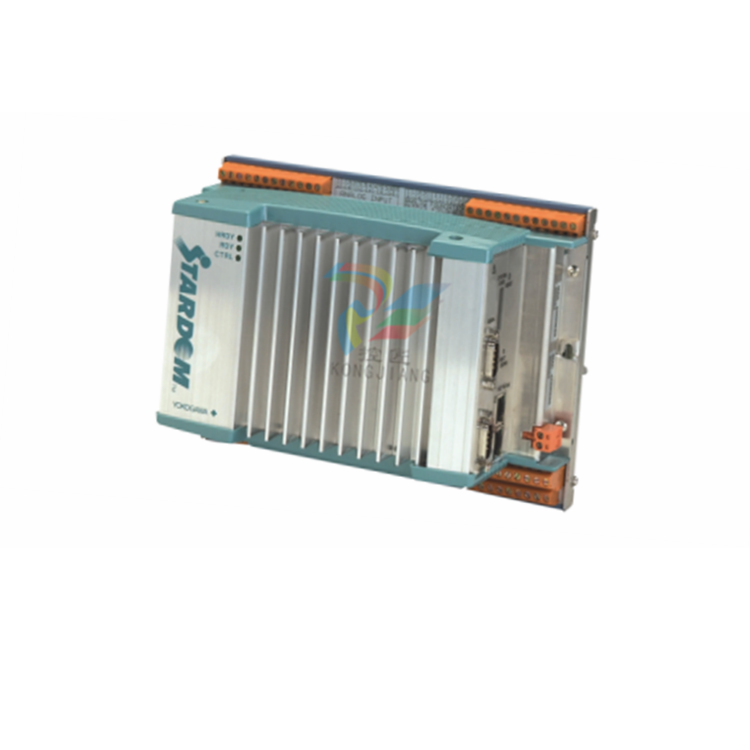

FCJ 是一种内置 I/O 接口的一体化控制器，是安装在机器设备内部以及配置分布式系统的理想选择。 其控制网络可以双工。 有关硬件详情，请参阅 FCJ 自主控制器硬件，GS
3402Q11-01E。
FCN-100 是由 CPU、I/O 及其他必要模块组成的控制器模块。它支持各种 I/O 模块，通过双工电源、CPU 和控制网络选项提供高可靠性系统，并具有极佳的可扩展性。有关硬
件详情，请参阅 FCN 自主控制器硬件 (FCN-100)，GS 34P02Q12-01E。
本文件中的术语：
- 术语 "FCN "是指由自主控制器组成的模块。
- FCN-500 "指带有 NFCP501/NFCP502 CPU 模块的自主控制器。
- 术语 "FCN-100 "指带有 NFCP100 CPU 模块的自主控制器。
- 术语 "FCN-RTU "指带有 NFCP050 CPU 模块的低功耗自主控制器。
- 术语 "FCJ "指一体式自主控制器。
特点
高性能
- 适用于各种过程，从顺序控制过程到模拟控制过程。
- 除独立运行外，还可与其他自主控制器或其他设备互联互通，以实现相互关联的控制操作。
- 与多功能数据服务器软件（VDS）或监控系统（FAST/TOOLS）一起使用，可以建立一个具有丰富操作和监控功能的系统。
- 适用于 Windows 的 FCN/FCJ OPC 服务器可用于从 PC 上的 OPC（用于过程控制的 OLE）客户端访问 FCN/FCJ 的数据。
高可靠性
- RAS 功能（CPU 自诊断、温度监控、I/O 诊断等）
- 带纠错码（ECC）的内存
- 低散热，无需冷却风扇
- FCN-100 的以太网控制网络、CPU、电源模块和 SB 总线（FCN 本地总线）均可双工。
- FCJ 的控制网络可以双工。
工程效率
- 支持五种符合 IEC 61131-3 标准的编程语言，用户可根据使用目的和应用选择性地使用这些语言。
- 控制逻辑可封装到软件部件中重复使用，从而实现高效优质的系统配置。
易于维护
- 在线下载功能允许在系统运行期间修改控制应用程序
- 所有模块均可与 FCN-100 热插拔。
带双工 CPU 模块的 FCN-100 规格
- 当运行中的 CPU 出现故障时，备用 CPU 会立即获得控制权并恢复控制，而不会受到 CPU 切换的影响。
- 在役 CPU 和备用 CPU 之间定期进行同步。因此，总处理时间要长于使用单 CPU 的 FCN- 100。
- 如果控制应用程序由多个任务组成，则这些任务不能访问同一个全局变量。
- 无法使用 CPU 模块的串行端口。
在线下载功能
- 在线下载功能是一种可在控制功能继续运行时修改控制应用程序的功能。
- 利用该功能，可以添加、删除或修改 I/O、变量、数据类型、程序代码和程序库。
- 在系统运行期间修改控制回路不会影响其他控制回路。更改控制回路的范围或回路连接会导致控制回路变为 MAN 模式。
