GE s1300 mark vie 单板控制器
产品描述
单板控制器是系统的核心。控制器包括主处理器和用于与联网 I/O 通信的冗余以太网驱动程序，以及用于控制网络的附加以太网驱动程序。主处理器和 I/O 模块使用实时多任务
操作系统。控制软件以可配置的控制块语言提供，并存储在非易失性存储器中。它类似于 IEEE® 854 32 位浮点格式，还提供用于复杂排序的序列功能图 (SFC)。
输入/输出接口
每个模块上都安装有一个或多个 I/O 包，用于对传感器信号进行数字化处理、运行算法以及与包含主处理器的独立控制器进行通信。I/O 组件有一个本地处理器板，可运行实
时操作系统，还有一个针对特定 I/O 应用的数据采集板。本地处理器以比整个控制系统更快的速度运行算法，例如在伺服模块内对伺服阀进行调节。
输入/输出模块功能包括
-两个 100 MB 以太网端口
- 100 MB 全双工端口
- 每个 I/O 包的在线维修
- 自动重新配置
- 全工作温度下的精度
- 内部温度传感器
- LED 指示灯
- 电源状态和注意事项
- 以太网链路连接和通信激活
- 特定应用
- 28 伏直流电源
- 内部固态断路器和软启动
接线板

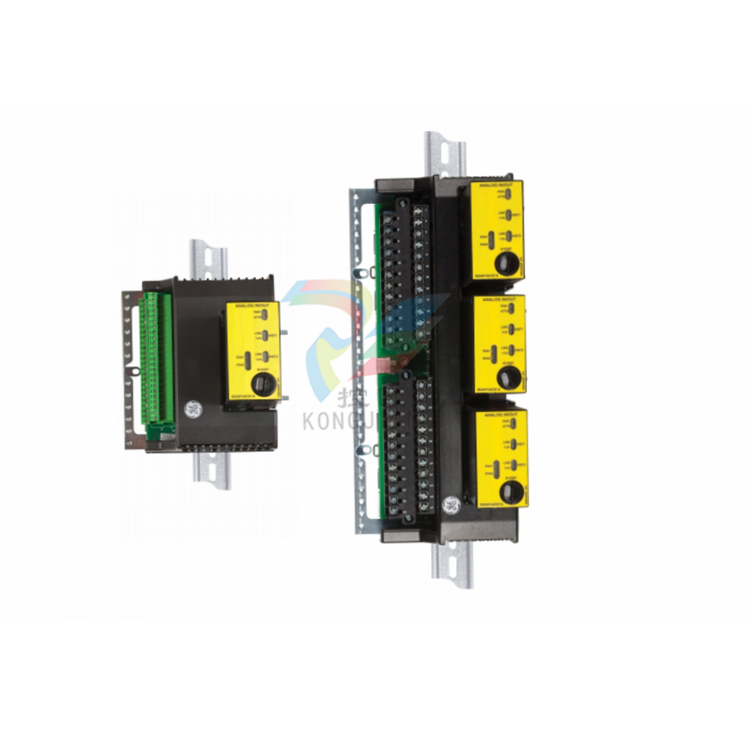

信号流从传感器连接到 I/O 模块上的接线板开始。接线板安装在机柜上，有两种基本类型： T 型模块和 S 型模块。
T 型模块通常将输入端与三个独立的 I/O 组件扇形连接。它们包含两个可拆卸的 24 点屏障式端子板。每个点可接受两根 3.0 mm2 （#12,AWG）导线，每点绝缘电压为 300 V
，并配有铲形或环形接线片。还提供用于端接裸线的箝位夹。螺钉间距最小为 9.53 毫米（0.375 英寸），中心对中心。T 型模块通常安装在表面，但也可安装在 DIN 导轨上。
这些模块的额定工作温度略有降低：
- PROFIBUS® 主网关：-4 至 131°F (-20 至 55°C)
- CANopen® 主网关：-4 至 131°F (-20 至 55°C)
- FOUNDATION Fieldbus™ 连接设备：0 至 55°C (32 至 131°F)
