Schneider Modicon M258可编程控制器
产品概述

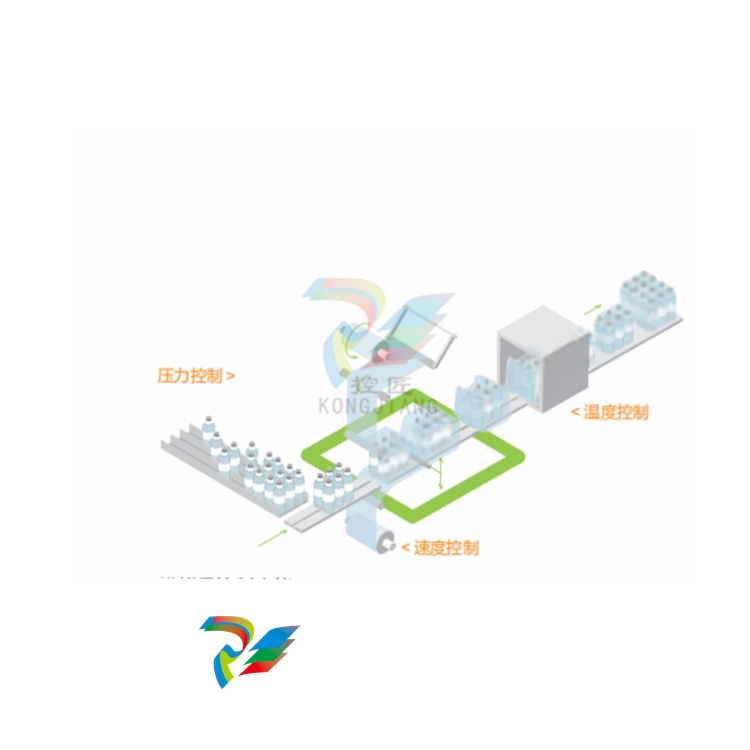

Modicon M258 可编程控制器是一种结构紧凑、高性能和高可扩展性的PLC，它体现 了施耐德电气的“灵活设备控制”理念。 此 PLC 为设备生产商 (OEM) 而设计，主要面向如包装、物料传输、仓储、纺织以及木 工机械设备等应用，为速度控制、计数、轴控制提供高性能的电气控制解决方案。
性能
在性能方面，Modicon M258可编程控制器拥有双核处理器：
● 内核1 专门用于管理程序任务，并且为应用代码的实时执行提供充足的资源。
● 内核2专门用于执行通信任务，程序执行的性能从此不再受影响。 Modicon M258 的执行速度可以达到22ns每指令,即每毫秒可以执行超过45,000条 布尔指令,最大可管理2400个I/O，64M RAM用于程序和数据存储同时提供128MB闪 存用于应用程序和数据的备份，Modicon M258可编程控制器使您从种种设备限制 的顾虑中从此解脱。
在开发Modicon M258可编程控制器时，充分考虑了为客户节约成本的因素，CPUs的 标准配置包含：
● 42 或66离散量 I/O
● 内置串口和以太网口
● 4路模拟量输入 (TM258 ●●●●4L 型号)
开发和技术
所有其特征表明，Modicon M258 可编程控制器降低了装配、接线、调试和维护成 本。 为此：
● 所有模块都具有可插拔端子。
● 所有电气连接都采用弹簧端子块，可加速接线过程同时避免周期性的重新紧固操 作。此外，每个端子都有电压传感装置的测试点。
● Modicon M258 可编程控制器的内置串行连接和以太网口采用45度角倾斜RJ45 连接器，使通信通道的连接更快捷。 连接功能，可以快速明了地连接您的通信通道。
● 各种本体和扩展模块的模块化都经过优化，可有效降低订购和组装配件的 数量，同时由于每个扩展模块包括2至42路通道，可确保您的配置投资是减少的。
● 各种配件的特殊设计可以节省大量的机械组装时间。
软件组态
所有 M258 可编程控制器和设备都体现了施耐德电气的“灵活设备控制”理念，其配 置和编程功能旨在降低成本和优化设备性能。
SoMachine 软件支持六种 IEC 61131-3 编程语言：
· IL (指令表)
· LD (梯形图)
· SFC (顺序功能块)
· ST (结构文本)
· FBD (功能块图)
· CFC (连续功能图) 另外还支持 PLCopen 功能块，以管理设备的运动控制和轴控制。
功能
·模拟量功能
·高速计数功能 (HSC)
·位置控制功能
·通信功能
·CANopen
·Modbus串行链路
