A-B 1407-um001_-en-p 发电机控制模块
产品描述

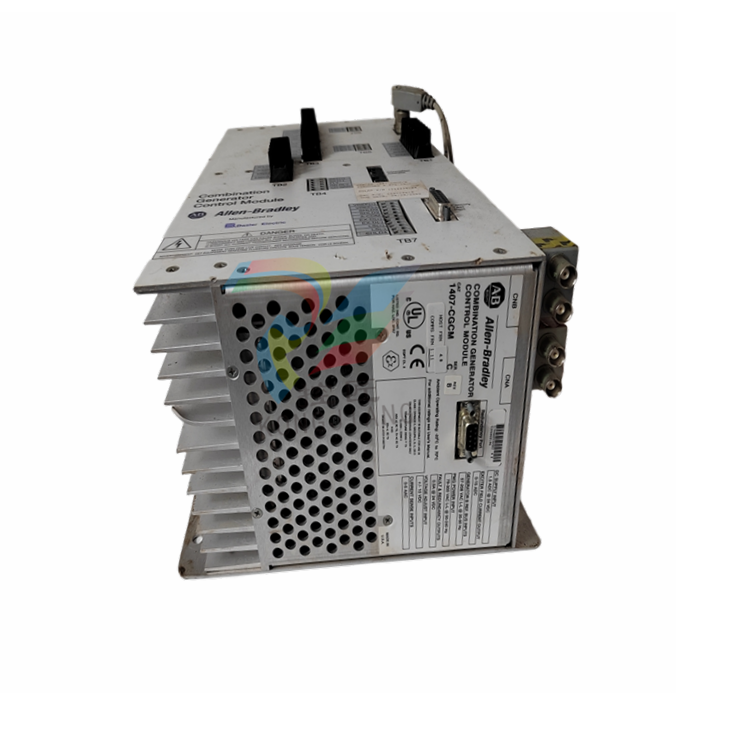

组合式发电机控制模块（CGCM 单元）是一个基于微处理器的控制和保护装置。CGCM 单元 设计用于与 Logix 系列可编程控制器集成，提供发电机控制、保护和同步功能。发电机控制、保护和同步功能。可编程 系统参数、调节设置和保护功能的可编程性使 CGCM 单元的应用范围非常广泛。
该列表包含发电机调节和控制功能：
- 四种励磁控制模式
- 自动电压调节 (AVR)
- 手动或现场电流调节 (FCR)
- 功率因数 (PF)
- 无功功率 (VAR)
- 在 AVR 和 FCR 控制模式下，通过可调斜坡实现软启动电压升高控制模式
- AVR 和 FCR 控制模式下的过励磁 (OEL) 和欠励磁 (UEL) 限制
- 欠频补偿（伏特/赫兹）
- 线路跌落补偿
- 运行模式之间和冗余 CGCM 之间的自动跟踪 单元之间的自动跟踪
- 在冗余系统中自动转移到备用 CGCM 单元
- 带无功下降补偿或交叉电流（无功差动）补偿的发电机并联 (无功差动）补偿的发电机并联
- 带实际功率负载分担的发电机并联
- 同步一个或两个断路器
该列表包含发电机保护功能：
- 励磁电流损失 (40)
- 过励磁电压 (59F)
- 发电机过电压 (59)
- 发电机欠压 (27)
- 失去感应 (60FL)
- 永磁发电机损耗 (永磁发电机/励磁电源） (27)
- 反向 VAR (40Q)
- 频率过高 (81O)
- 欠频 (81U)
- 反向功率 (32R)
- 旋转二极管监控器
- 相位旋转错误 (47)
- 发电机过流 (51)
该列表包含计量功能：
- 电压
- 电流
- 频率
- 实际功率
- 视在功率
- 无功功率
- 功率因数
- 实际电能（千瓦时）
- 显性电能（千伏安时）
- 无功功率（千瓦时）
- 控制器励磁电流和电压
- 二极管监控器纹波电平
- 负载分担误差
- 同步参数
此列表包含 CGCM 设备的输入：
- 单相或三相真实均方根发电机电压检测
- 单相双母线或三相单母线电压检测
- 三相发电机电流检测（1 或 5 A 标称值）
- 单相交叉电流回路 1 或 5 A 电流互感器 (CT) 输入
- 辅助 ±10V 直流输入，可远程控制设定点
- 直流电源输入
