ABB RLM01 Profibus冗余模块 3BDZ000399R1
RLM 01将一条简单的非冗余Profibus线路转换成两条相互的线路 冗余线路A/B .模块双向工作，这意味着所有三个 接口可以接收和传输数据。 您可以将模块直接放置在主模块之后、总线段之前 几个奴隶或之前的单个奴隶。带冗余的PROFIBUS站 耦合器【K】可以直接连接到RLM 01冗余设置的PROFIBUS。
只有一个接口的站可以选择分配给A或B线。每个 RLM 01 PROFIBUS接口可以服务多达31个PROFIBUS站。使用 中继器和媒体转换器可以增加 PROFIBUS线路和站的数量。 转换:线路线路A/B 在PROFIBUS DP/FMS线路上使用 自动线路选择 传输速率9.6千比特/秒....12 兆比特/秒 通信监控 中继器功能 冗余电源 状态和错误显示 电源监控 无电位报警触点 DIN安装上的简单组装 铁路模块的三个RS 485接口支持中指定的所有传输速率 DIN 19245适用于9.6 kBit/s至12 MBit/s的PROFIBUS .该模块具有 中继器功能，即重新生成信号形状和振幅 收到数据。RLM 01监控所有三条线路A、B和M的活动和错误 各州。检测到错误时，前面板上的发光二极管会发出信号。
与此同时激活的潜在空闲报警触点可以进行轮询以用于诊断目的 由过程控制系统PCS或可编程逻辑控制PLC控制。这 三个串行RS 485接口彼此之间以及与 电源。这是一种功能性电气隔离。 通过线路A或线路B以正确的报文开始发送的第一个数据被路由 同时，随机选择线路A或线路B。 测试和选择总是基于第一个字符。就电报而言 从A上的错误开始，控制逻辑切换到冗余线路b .同样 程序适用于b线，反之亦然。 通过线路M输入的数据以正确的报文开始并行路由至 两个终端A和b .数据测试始终基于第一个字符。在……里 如果报文启动出错，控制逻辑不会向A输出任何数据 还有b。 24 VDC单电源或冗余电源都是可能的。这 L1 和L2 的负载分布基于所施加的电压水平。 如果一个电压源出现故障，则切换到冗余电源 中断。监控逻辑电路测试两个电压是否都存在。为了给RLM 01供电，只能使用安全低电压。这一要求也适用于 报警触点电源。

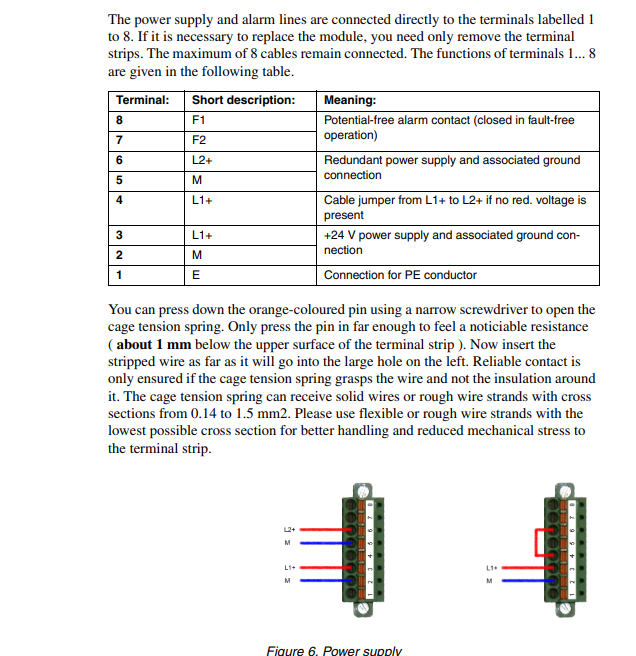

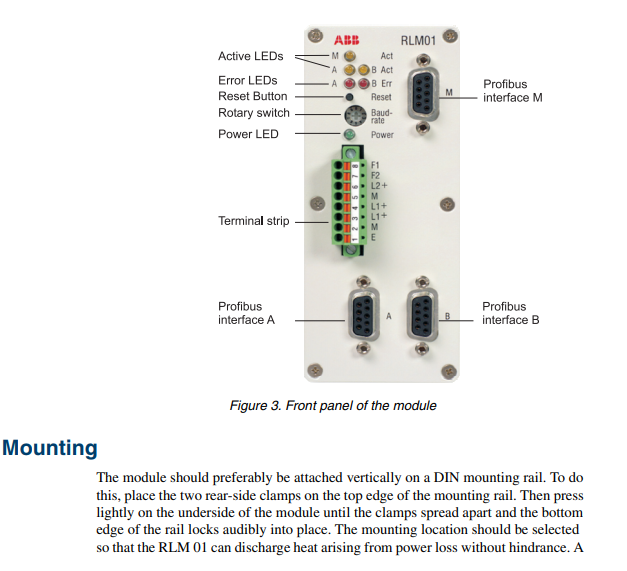

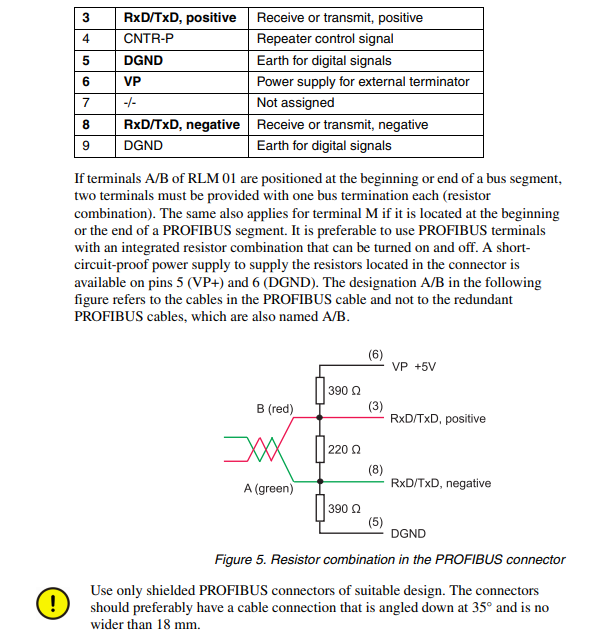

根据UL/CSA要求，外部保护（例如保险丝）是 遵医嘱。保险丝额定值可达1.6A至10A（特性:中等 慢作用或慢作用）。具有公共设备的几个设备组的保护 允许使用保险丝（几个RLM 01或RLM 01以及其他装置）。 选择安装位置时，确保环境温度的极限值 遵守技术数据中规定的条件，模块可以放电 没有任何阻碍地加热。 不要连接部分或全部铺设在建筑物外的任何总线。 电压过载（例如雷击导致的电压过载）可能会损坏 模块。为防止此类情况发生，请使用光缆和 适当的中等转换器）作为高质量的电的 孤立。 根据PROFIBUS安装指南，总线屏蔽 电缆最好在起点和终点与地电位相连。地方 低电阻和低电感接地DIN安装导轨上的模块。 通过端子板上的E端子（1）的接地措施则不 必需的。 前面板元件 三个子D接口A、B和M位于RLM 01的前面板上 用于连接PROFIBUS电缆。8针公多针连接器，带 相关的端子板用于连接报警器和电源线。 还有用于活动/错误显示的led，用于设置 传输速率和重置按钮
