Bently 515man-a7 闭锁和测试系统
时间: 2024-06-04浏览次数：
Bently 515man-a7 闭锁和测试系统
Bently 515man-a7 闭锁和测试系统
产品概述
515 闭锁和测试模块为 Multilin 继电器的跳闸闭锁、继电器隔离和测试提供了有效手段。通过打开 通过打开开关和插入测试插头，可监测初级 CT 的相电流和剩余电流。在调试期间，可从二次注入测试装置向继电器注入电流。在调试期间，可从二次注入测试装置向继电器注入电流。测试前，必须首先打开跳闸和辅助电路，以防止误跳闸；然后再短接 CT。反之，当测试 CT 开关，以确保继电器正常运行，然后再关闭跳闸和辅助电路。
515 阻断和测试模块具有以下功能：
·14 极开关组
· 电流开关打开时 CT 输入短路
· 每相电流注入
· 接地端子
·能够目视隔离（开路）跳闸继电器输出电路
· 提供盖子
· 适用于公用事业和工业用途
· 提供 515 测试插头
安装

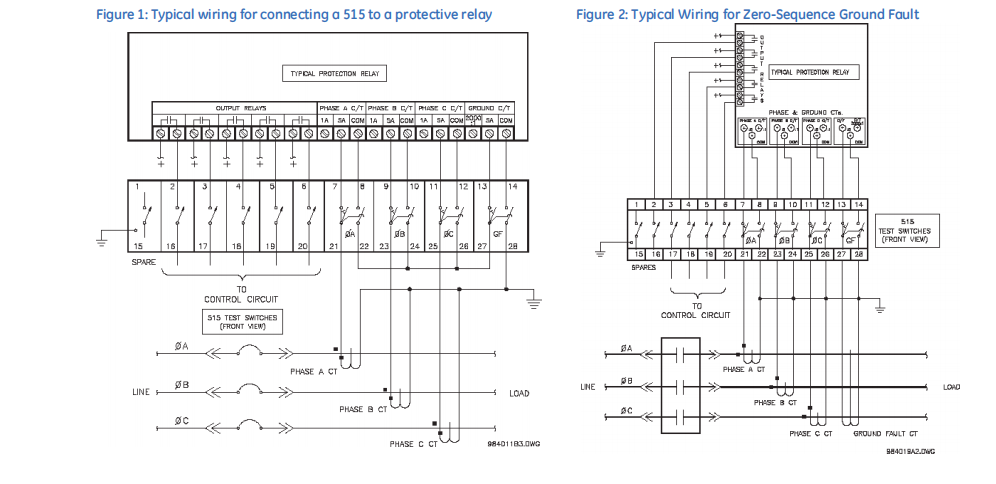

短路开关用于连接 3 相 CT（电流互感器）和单独的磁芯平衡接地故障 CT 或连接用于剩余接地故障检测的 3 相 CT。如下图所示，CT 必须连接到开关的短路侧，否则开路 CT 将产生危险的高电压。
为使 515 闭锁和测试模块投入运行，还提供了其他配件：
- 1 个包装，内含至少 28 个端子螺母
- 14 个白色标签，用于识别每个开关
