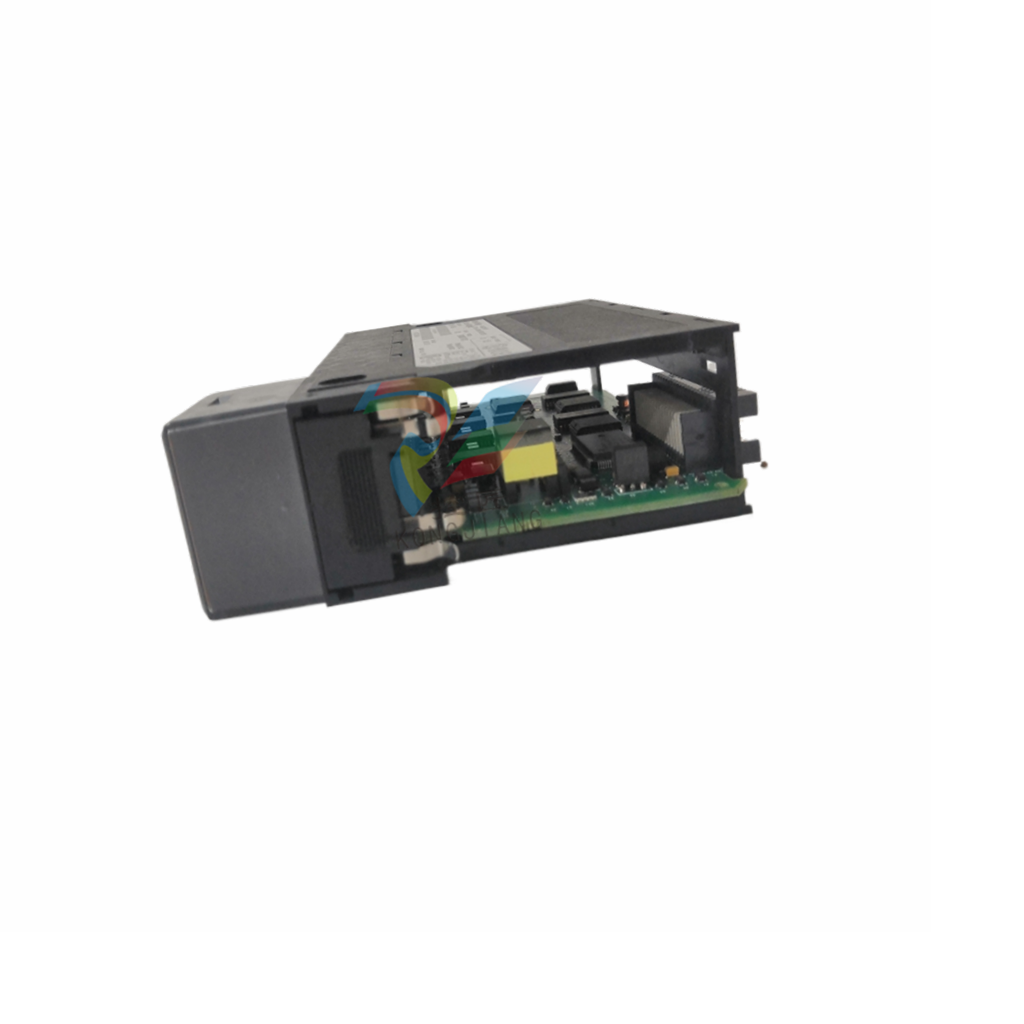

A-B 1203-um004_-en-p 通信模块
产品概述
串行通信模块是一种可选的接口设备，设计用于在串行通信设备和任何使用 SCANport 的设备之间提供直接的数字链接。目前使用 SCANport 的产品包括 1305、1336 PLUS、1336 FORCE 和 SMP3控制器。模块通过 SCANport端口连接到这些产品。
·
通信模块有三种安装配置，通信模块安装配置：
·开放式电路板，出厂时安装在驱动器中（并非所有驱动器都提供这种电路板）
·单独套件的开放式板
·封闭式，用于面板安装或 DIN 导轨安装
SCANport 数据链路操作:
·数据链路是一种指针，某些 SCANport 设备使用它将信息传输到硬盘。向驱动器发送逻辑命令和参考时，数据链路允许写入参数值。当读取逻辑状态和反馈时，数据链路还允许读取参数值。
·支持此功能的 SCANport 设备有一组用于 Datalink 配置的参数。这些参数分别称为 “数据链路输入 ”和 “数据链路输出 ”参数。通过将通信模块 SW3 上的正确开关设置为 “启用”，可以启用 Datalink 功能。模块，并在 SCANport 设备中配置 “Datalink In（数据链路输入）”和 “Datalink Out（数据链路输出）”参数。
·每个数据链路由两个 16 位输入字和两个 16 位输出字组成。通过将数据链路的两个 “数据链路输入 ”参数设置为所需的目标参数，可将每个输入字配置为写入 SCANport 设备内的不同目标参数。同样，两个输出字中的每一个都可以通过设置该数据链路的两个 “数据链路输出 ”参数来配置。
·SW3 上的每个 Datalink 开关可启用或禁用一个 Datalink。如果启用了一个数据链路，“数据链路输出 ”参数中设置的参数值将传输到通信模块，通信模块为该数据链路发送的数据将传输到 “数据链路输入 ”参数中设置的参数值。如果未启用数据链路，则传输到 SCANport 设备的该数据链路的数据将为零，通信模块将忽略 SCANport 设备发送的任何数据。
·如果没有为输入字配置 “数据链路输入 ”参数，该字将被忽略。如果没有为输出字配置 “数据链路输出 ”参数，输出字将未定义（通常设置为零）。
