Motorola mvme55006aih 单板计算机
产品概述
MVME5500 是基于 PowerPC MPC7457 处理器和带有双 PCI 接口和内存控制器的 Marvell GT-64260B 主机桥的单板计算机。Marvell GT-64260B 主机桥，带有双 PCI 接口和内存控制器。板载内存控制器的主机桥。8MB 启动闪存 ROM、一个 10/100/1000 以太网端口、一个 10/100 以太网端口、32MB 扩展闪存 ROM、两个串行端口、NVRAM 和一个实时时钟。
配置硬件
板卡安装到机箱之前可能需要执行的某些硬件和软件任务。为实现所需的配置并确保 MVME5500 正常运行，您可能需要在安装模块前进行某些硬件修改。MVME5500 上的大多数选件都可通过软件配置。配置更改 板安装到系统中后，通过设置控制寄存器中的位来更改配置。跳线和开关用于控制那些不能通过软件配置的选件。如果从默认设置重置电路板跳线或开关时，必须确认所有设置均已正确重置。
PMC/SBC 模式选择
MVME5500 出厂时设置为 PMC 模式。只有在将 IPMC761 模块与 MVME761 转换器结合使用时，才能选择 SBC/IPMC761 模式。在使用带有特定用户 I/O 的 PMC 模块和相应的过渡模块时，应选择 PMC 模式。

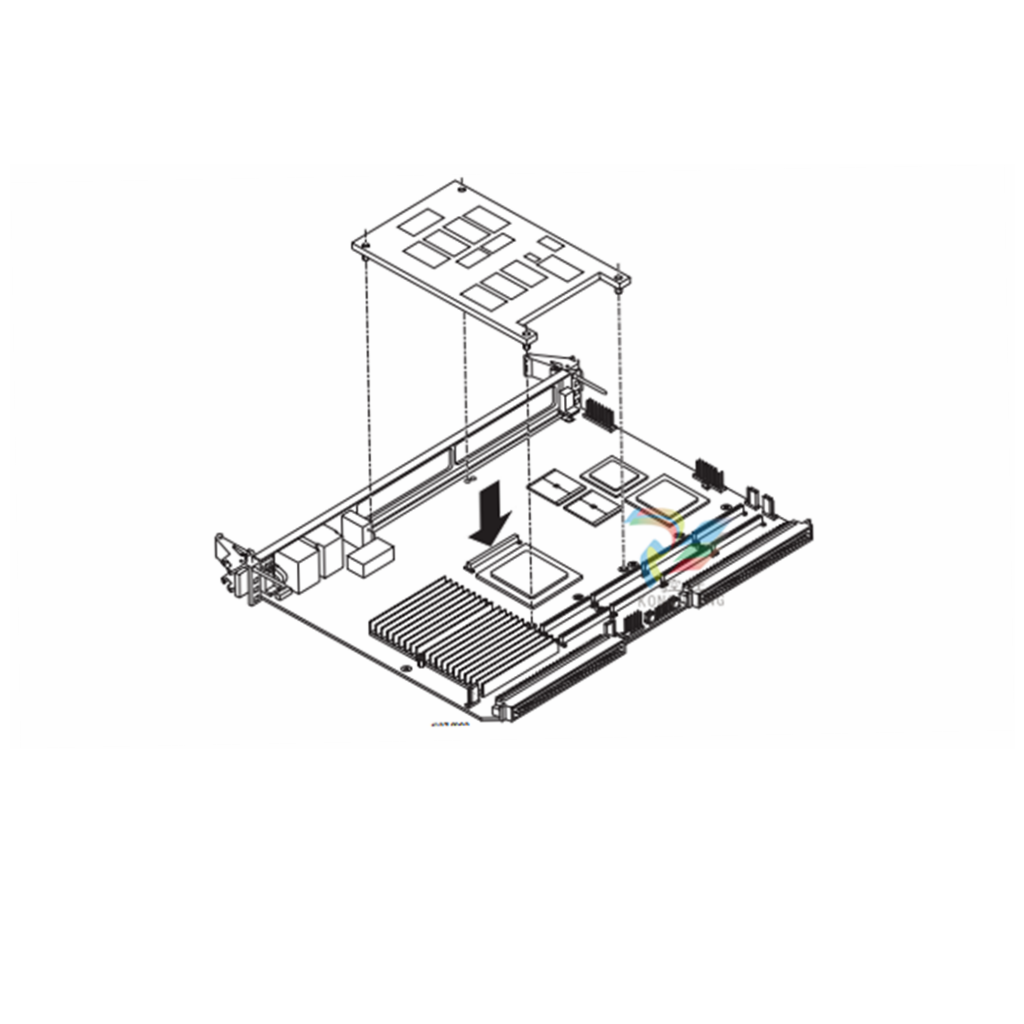

升级或安装 RAM5500 模块的步骤如下：
1. 将 ESD 带绑在手腕上。将 ESD 带的另一端连接到机箱上作为接地。机箱作为接地。在整个过程中，ESD 带必须固定在手腕上并接地。
2. 关闭操作系统。关闭交流或直流电源，并从系统中拔出交流电源线或直流电源线。交流电源线或直流电源线。拆下机箱或系统根据需要拆下机箱或系统盖，以便查看 VME 板。
3. 小心地从 VME 卡插槽中取出 MVME5500，将其放平，使 P1 和 P2 接口朝向系统。
4. 检查安装在 MVME5500 主机板上的 RAM5500 模块确保支座安装在模块上的四个安装孔中。
5. 将支座安装到 RAM5500 模块上的四个安装孔中，对齐支座和 P1、P2 和 P3。模块上的 P1 连接器与 MVME5500 主机上的四个孔和 P4 然后将两个连接器压在一起,直到它们稳固就位。
6. 将整个组件翻转过来，将四颗短十字螺丝固定在 RAM5500 的支座上。
7. 按照下一节的步骤将 MVME5500 重新安装到适当的卡槽中。确保主机板在背板连接器中就位良好。不要损坏或弯曲连接器针脚。
8. 更换机箱或系统盖，重新连接系统至交流或直流电源，并打开设备电源。
