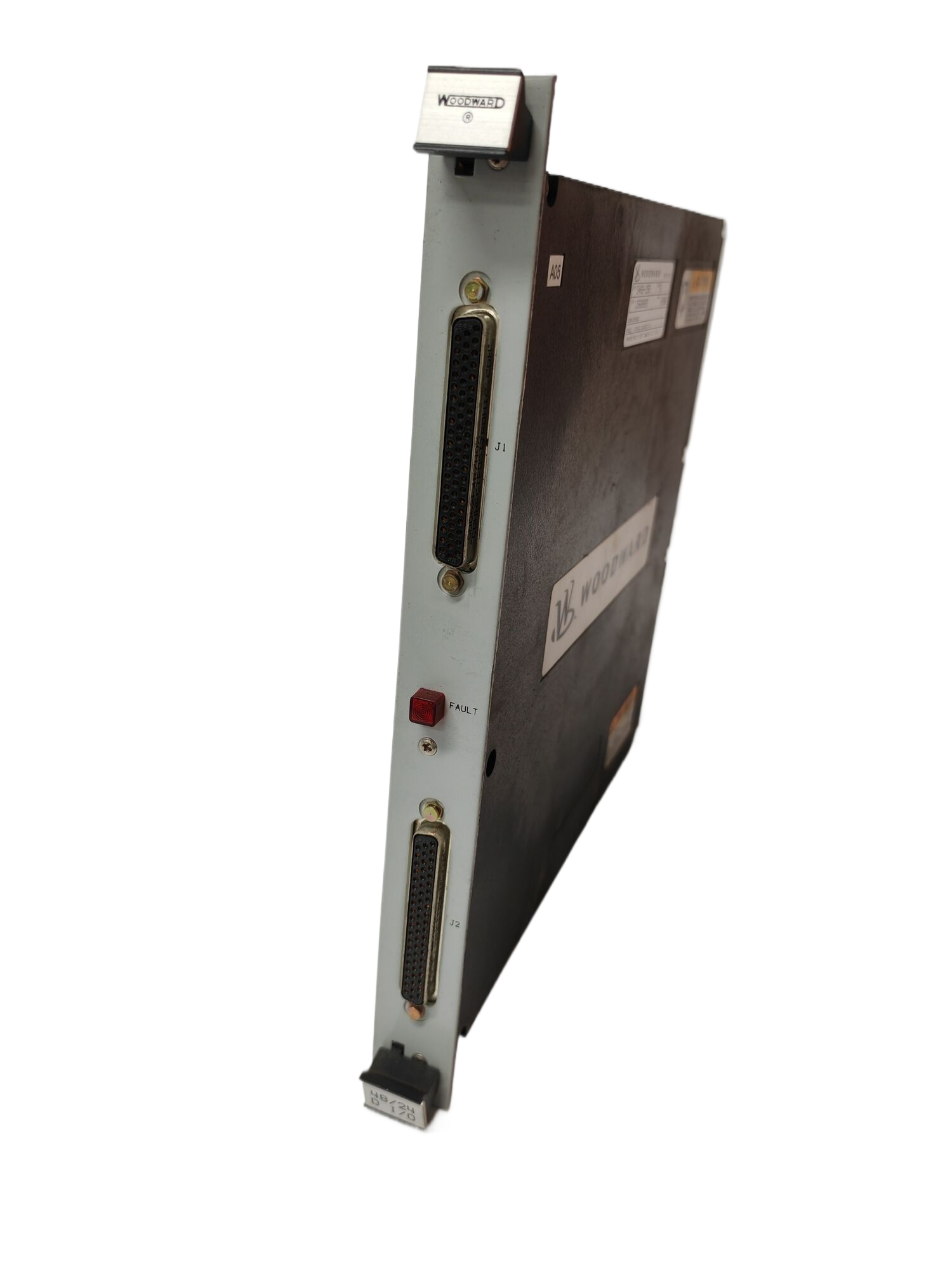

WOODWARD_9907-164 单元 输入/输出模块
WOODWARD_9907-164 单元 输入/输出模块
关于 9907-164
此处列出的设备型号为 9907-164，是基于微处理器的 505 和 505E 调速器控制单元的一部分。这些控制模块专为操作蒸汽轮机以及汽轮发电机和涡轮膨胀机模块而设计。505/505E 系列最初由 Woodward 公司开发、生产和制造。Woodward 是美国历史最悠久的工业制造商，成立于 1870 年，至今仍是市场上领先的工业公司之一。这些 505 和 505E 型号在 AX Control Inc.
该设备与任何 505 调速器模块一样，可由现场操作人员进行现场配置。菜单驱动软件由集成在设备正面的操作员控制面板控制和更改。面板上有两行文字显示，每行 24 个字符。
规格
尺寸：14 宽 x 11 高 x 4 深（英寸）
显示类型：两行 x 24 个字符
外壳类型：IEC 60529，IP 56
功能：超速测试按钮
湿度标准：20 和 55 °C，95% 持续 48 小时
输入电压：+24 Vdc，1 A
键盘/显示屏：30 个多功能键盘
工作温度：-4 至 +140 华氏度
插槽类型：RS-232/RS-422，带 Modbus 协议
存储温度：-40 至 +185 F
主要特点
高精度控制：采用先进的数字微处理器技术，实现对风机转速、负载等参数的精确控制。
控制功能丰富：包括转速控制、负荷控制、压缩机和涡轮机启停控制等，满足各种复杂工况下的控制要求。
数据采集和监控：能够采集和监控与涡轮机性能相关的数据，如转速、温度、压力等，确保涡轮机在安全有效的工作区间内运行。
通信接口：支持多种通信接口，如串行通信（RS-232、RS-485）、以太网或现场总线协议（Profibus、Modbus），便于与其他设备进行数据交换和远程监控。
自诊断和故障检测： 具有自诊断功能，能够检测水轮机故障并发出警报，从而提高系统的可靠性和安全性。
高度灵活：与任何 505 调速器模块一样，现场操作员可通过集成在设备前部的操作员控制面板上的菜单驱动软件对设备进行现场配置和更改。
技术规格
输入接口： 包括 16 个触点输入（4 个专用输入和 12 个可编程输入）和 6 个 4 至 20 mA 的可编程电流输入。
显示和控制： 设备正面的操作员控制面板可显示两行文字，每行 24 个字符，用于控制和更改菜单驱动软件。
标准功能： 包括临界速度规避、阀门限制器、自动启动顺序和先关后停指示器，以确保在启动发动机、涡轮机或其他类型的原动机时准备紧急停机，防止因失控或超速造成人身伤害。
