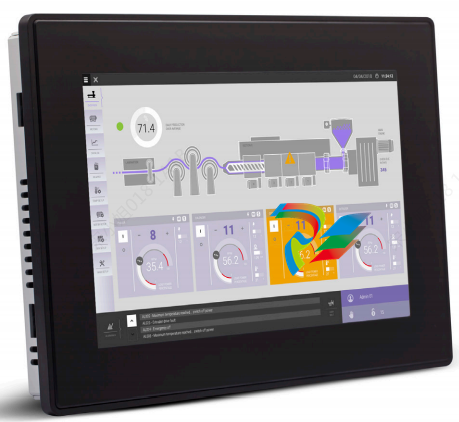

UniOP eTOP33B 人机界面设备
UniOP eTOP33B 人机界面设备
描述
eTOP33B 是最先进的人机界面设备，配有触摸屏界面和 10.4 英寸 TFT 彩色图形显示屏。亮丽的 TFT 显示屏支持 64K 色，可提高图像的逼真度。VGA 分辨率使其成为高端 HMI 应用的理想选择。
规格
- 10.4 英寸 TFT 彩色显示屏
- VGA（640x480 像素）分辨率
- 64K 色
- 电阻式触摸屏
- 与工业总线系统和以太网连接（需要选配插件模块）
- 与视频输入模块兼容
- 32 MB 内部用户内存
产品亮点
eTOP 人机界面面板是 UniOP 系列触摸屏产品的一部分。所有 eTOP 产品都支持 UniOP 操作面板丰富的通用功能：
- 使用 UniOP Designer 6 软件进行强大而直观的编程
- 支持 130 多种工业设备通信驱动程序
- 用于现场总线系统（Profibus DP、CANopen、DeviceNet、Interbus）和以太网的可选模块。以太网模块可连接现场设备，并通过 Designer 对人机界面进行编程。
- 双驱动通信能力
- 矢量图形功能，包括支持多层和对象透明度。
- 视频输入选项。
- 以数字、文本、柱状图和图形图像格式显示动态数据
- 数据采集和趋势显示。 可通过以太网连接将趋势数据传输到主机。
- 模拟仪表对象
- 配方数据存储。可通过以太网连接将配方数据传输到主机。
- 多语言应用。运行语言的数量仅受可用内存的限制。应用程序中的所有文本信息都可以 Unicode 格式导出，以方便翻译。
- 功能强大的宏编辑器，用于配置触摸屏操作
- 警报和历史警报列表。警报和事件信息可打印或通过以太网连接传输到主机。
- 八级密码保护
- 通过串行打印机打印报告。可使用设计器自由配置报告。
- 基于以太网的 UniNet 网络，可在 UniOP HMI 之间共享数据，并使用 UniNet OPC Server 提供数据。
环境条件
工作温度： 0 至 45 °C
存储温度： -20 至 +70 °C
工作和存储：5 - 85 % 相对湿度，无冷凝
防护等级：IP65（前面板）
尺寸
面板长x高：287x232 毫米（11.30x9.14 英寸）
