描述

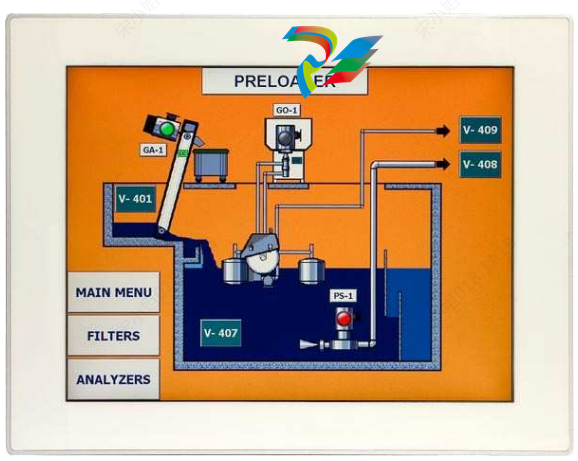

eTOP20B 和 eTOP21B 是最先进的人机界面设备，配有触摸屏界面和 7.5" TFT 及 STN 彩色图形显示器。亮丽的 TFT 显示屏支持 64K 色，可提高图像的逼真度。紧凑的尺寸和 VGA 分辨率使它们成为空间有限而又不影响性能的极具吸引力的解决方案。
规格
- 7.5 英寸 TFT 和 STN 彩色显示屏
- VGA（640x480 像素）分辨率
- 64K 色（仅限 eTOP20B）
- 电阻式触摸屏
- 与工业总线系统和以太网连接（需要可选的插入式模块）
- 与视频输入模块兼容（仅限 eTOP20B）
- 可移动媒体上的大容量内存（32MB 闪存
亮点
eTOP 人机界面面板是 UniOP 系列触摸屏产品的一部分。所有 eTOP 产品都支持 UniOP 操作面板丰富的通用功能：
- 使用 UniOP Designer 6 软件进行强大而直观的编程
- 支持 130 多种工业设备通信驱动程序
- 用于现场总线系统（Profibus DP、CANopen、DeviceNet、Interbus）和以太网的可选模块。以太网模块可连接现场设备，并通过 Designer 对人机界面进行编程。
- 双驱动通信能力
- 矢量图形功能，包括支持多层和对象透明。
- 视频输入选项（仅限 eTOP20B）
- 以数字、文本、柱状图和图形图像格式显示动态数据
- 数据采集和趋势显示。 可通过以太网连接将趋势数据传输到主机。
- 模拟仪表对象
- 配方数据存储。可通过以太网连接将配方数据传输到主机。
- 多语言应用。运行语言的数量仅受可用内存的限制。应用程序中的所有文本信息都可以 Unicode 格式导出，以方便翻译。
- 功能强大的宏编辑器，用于配置触摸屏操作
- 警报和历史警报列表。警报和事件信息可打印或通过以太网连接传输到主机。
- 八级密码保护
- 通过串行打印机打印报告。可使用设计器自由配置报告。
- 基于以太网的 UniNet 网络，可在 UniOP HMI 之间共享数据，并使用 UniNet OPC Server 提供数据。
环境条件
工作温度：0 至 45 °C
存储温度：-20 至 +70 °C
工作和存储：5 - 85 % 相对湿度，无冷凝
面板尺寸
面板长宽高：232x187 毫米（9.14x7.63 英寸）
开孔 AxB：221x176 毫米（8.70x6.93 英寸）
开孔深度（0045 型）：74 毫米（2.92 英寸）
