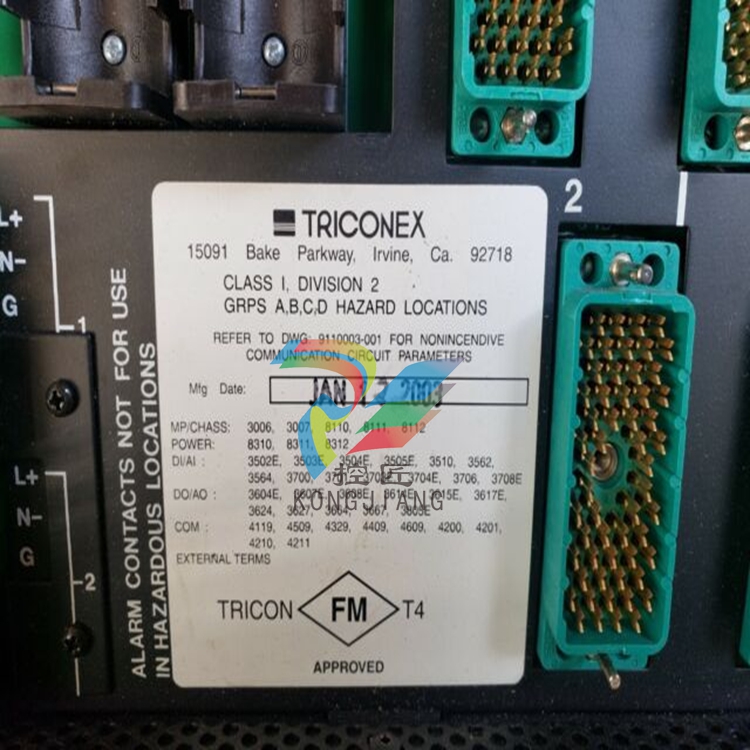

TRICONEX RXM4200-3 远程扩展器模块 PLC工控系统
TRICONEX RXM4200-3 远程扩展器模块 PLC工控系统
远程扩展器模块 (RXM) RXMs和机箱支持I/O模块 位于距…几公里处 主机箱。RXM器械包，包括 在三个相同的模块中，充当 Tricon的中继器和扩展器 I/O总线并提供接地环路隔离。主RXM集支持三个 通过连接到三个远程位置 安装在遥控器中的远程RXM设备 底盘。参见“系统配置” 关于配置的第11页 使用rxm。 RXM套件可用于光纤 通信速率为的电缆 每秒375千比特。这些集合 对…提供最大的免疫力 静电和电磁 干扰，并支持光学调制解调器和光纤点对点电缆的配置。遥远的 站点可以位于7.5英里远的地方 距离主站点(12公里)。 右图显示了三个通道的单向布线 远程位置。对于每个通道，一个 电缆传输从 主RXM到远程RXM，以及 另一根电缆传输由接收的数据 远程的主RXM RXM。一对模块必须接线 对于三个通道中的每一个， 总计六条电缆 每个偏远的地方。一个远程位置的布线示例 注意:光纤布线的选择和安装需要专业知识， 培训和工具。Triconex建议雇佣一名光纤专家来处理这些任务。 RXM规格 RXM型号4200-3 4201-3 4210-3 4211-3 RXM机箱位置主远程主远程 电缆型多模多模单模单模 电缆长度限制1.2英里(2公里)1.2英里(2公里)7.5英里(12公里)7.5英里(12公里) 连接器6/远程站点6 6/远程站点6 远程站点支持3不可用3不可用 带ST的调制解调器端口光纤 连接器 带ST的光纤 连接器 带ST的光纤 连接器 带ST的光纤 连接器 诊断指示器通过、失败、激活， TX、RX1、RX2、RX3 通过、失败、活动、 TX、RX1、RX2、RX3 通过、失败、活动、 TX、RX1、RX2、RX3 通过、失败、活动、 TX、RX1、RX2、RX3
TMR数字输入模块 每个TMR数字输入(DI)模块 有三个隔离的输入通道 独立处理所有数据输入 模块。每个都有一个微处理器 通道扫描每个输入点， 编译数据，并将其传输到 按需提供主处理器。然后 输入数据在处理之前由主处理器进行表决，以确保 最高的正直。所有关键信号 路径是100%三重的 保证安全性和最大可用性。每个通道调节信号 独立地提供光学 现场和现场之间的隔离 特里康。 所有TMR数字输入模块持续 对每一项进行全面、持续的诊断 渠道。上的任何诊断失败 任何通道都会激活模块故障 指示器，这又会激活 底盘报警信号。模块故障 指示器指向通道故障，而不是 模块故障。保证模块在以下情况下正常运行 单一故障，并可能继续 正确操作某些类型的 多重故障。 型号3502E、3503E和3505E可以 自检以检测卡在开启状态 当电路不能判断是否 一个点已进入关闭状态。因为 大多数安全系统都有一个 断电跳闸能力 检测偏离点的能力是一个重要的特征。为了测试固定输入， 输入电路中的开关 关闭以允许零输入(关闭) 由光隔离电路读取。 最后一次数据读取被冻结在I/O中 测试时的通信处理器 正在运行。 所有TMR数字输入模块 支持热备盘功能，以及 需要单独的外部终端 面板(ETP ),带电缆接口 Tricon背板。每个模块都是 机械锁定以防止 在已配置的中安装不正确 底盘。 32点数字输入模块规格 型号3501E/3501T 3502E 3503E 3505E 带自测TMR的TMR型TMR带自测TMR的TMR，低阈值 电压115伏交流电/直流电48伏交流电/直流电24伏交流电/直流电24伏直流电 点32，非公共的， 偏远的；孤立的 32岁，平民 8人一组 32岁，平民 8人一组 32岁，平民 8人一组 交流范围/DC范围90-155伏交流电/直流电35-95伏交流电/直流电20-42.5伏交流电/直流电20-42.5伏直流电 频率范围DC或47-63赫兹DC或47-63赫兹DC或47-63赫兹不适用 最大电压155伏交流电/直流电95伏交流电/直流电42.5伏交流电/直流电42.5伏直流电 开关电平 关到开 开至关 > 86伏交流电/直流电 < 28伏交流电/直流电 > 32伏交流电/直流电 < 11伏交流电/直流电 > 18伏交流电/直流电 < 6伏交流电/直流电 > 12伏直流电 < 4伏直流电 标称导通电流6-9毫安6-9毫安6-9毫安3毫安至5毫安 典型迟滞32伏交流电/直流电7伏交流电/直流电4伏交流电/直流电2伏直流电 输入延迟 关到开/开到关< 8毫秒/< 15毫秒< 8毫秒/< 15毫秒< 8毫秒/< 15毫秒< 15毫秒< 8毫秒/< 8毫秒/< 15毫秒 点隔离1，500 VDC/ 2500 VDC1 1.对于3501T。 1500伏直流电1500伏直流电1500伏直流电 标称输入阻抗> 8.5 K > 2.9 K > 1.25 K > 1.25 K 额定现场电力负荷 每一点 @ max。励磁电压 1.5瓦 2.9瓦 1.0瓦 3.2瓦 0.5瓦 1.5瓦 0.5瓦 1.5瓦 诊断指标 输入状态 模块状态 每点1个 通过、故障、激活 每点1个 通过、故障、激活 每点1个 通过、故障、激活 每点1个 通过、故障、激活 卡住测试不适用开开开 颜色代码红色暗红色暗红色暗红色
