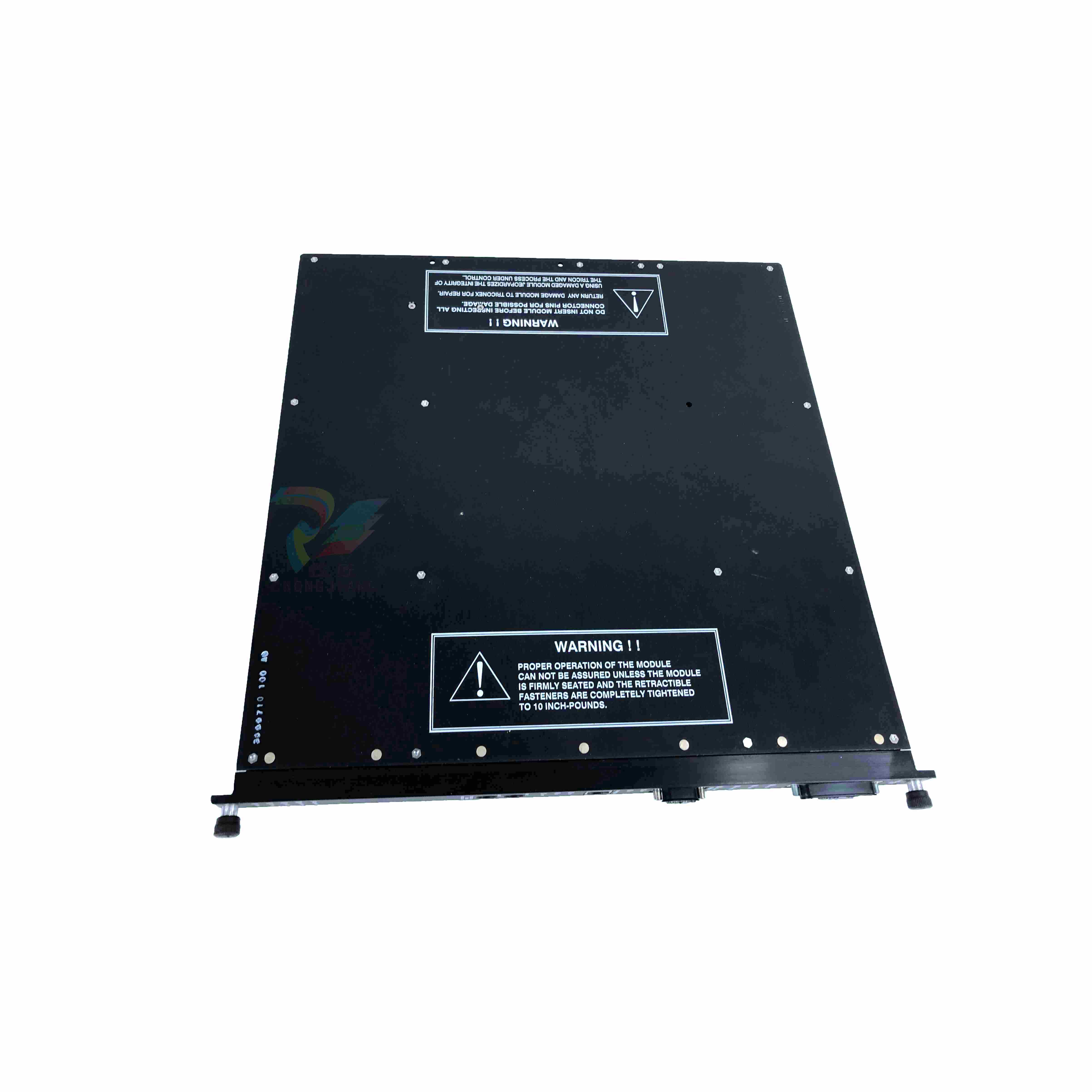

TRICONEX 3351 模拟输入模块
TRICONEX 3351 模拟输入模块
产品类型和制造商
产品类型： 模拟输入模块
制造商： Triconex
主要规格和参数
模拟输入模块（3351 型）
额定输入电流：4~20 mA
点数 32 点（共用）
工作电流范围：2~22 mA DC
输入带宽 (3dB)：16 Hz
源阻抗： 未知 未知（但提供其他相关电气参数）
重量：1.5 千克（产品本身），3 千克（包括运输包装）
脉冲输入模块（AI3351 型）
输入信号数量 8 个，非共用
输入频率范围：20Hz~20000Hz（可在低于 20Hz 或高于 20000Hz 的频率下运行，但精度和灵敏度应咨询 Triconex 现场服务工程师）
精度： 1000~20000Hz 时为 ±0.01%，100~999Hz 时为 ±0.1%，20~99Hz 时为 ±1.0
输入诊断故障范围： 全量程的 0.5%
输入变化采样周期：一次扫描或 210 毫秒，以较长者为准
状态指示器： 每个点 1 个，模块状态包括 PASS、FAULT、ACTIVE
系统特性和功能
作为 Tricon 控制系统的一部分，TRICONEX 3351 具有以下特点：
高容错性： 提供三模块冗余结构 (TMR)，具有三个完全相同的子电路，每个电路都执行一定程度的独立控制，能够承受恶劣的工业环境。
可现场安装： 可在现场安装，模块级可在现场进行在线安装和维修，不会影响现场布线。
模块可扩展性： 支持多达 118 个 I/O 模块（模拟和数字）以及可选的通信模块。
远程通信能力： 通信模块可连接至 Modbus 主机和从机，或连接至 Foxboro 和 Honeywell 分布式控制系统 (DCS)、对等网络中的其他 Tricons 以及 TCP/IP 网络中的外部主机。
支持远程 I/O： 可支持距离主机最远达 12 公里的远程 I/O 模块。
基于 Windows NT 的编程： 使用基于 Windows NT 系统的编程软件开发和调试控制程序。
智能功能： 输入和输出模块中的智能功能减轻了主处理器的工作量。每个输入/输出模块有三个微处理器。
全面的在线诊断：在 Tricon 正常运行时可进行例行维护，而无需中断控制过程。
热备用支持： 为 I/O 模块提供 “热备用 ”支持，可用于无法及时提供服务的紧急情况。
应用领域
TRICONEX 3351 广泛应用于要求高可靠性和安全性的工业领域，如石油、天然气、化工和其他高风险行业。TRICONEX 3351 可满足这些行业对安全仪表系统的高要求，确保工厂和设施的安全运行。
安装和维护
环境条件：
确保模块安装在推荐的温度和湿度范围内，避免直接接触水、油、灰尘或电磁干扰。
电源要求：
使用稳定的电源，避免电压波动损坏模块。
信号线连接：
正确连接信号线，确保信号传输的准确性和稳定性。
软件配置：
根据系统要求正确配置模块的软件参数，确保与控制系统其他部分的兼容性。
维护和检查：
定期对模块进行维护和检查，包括清洁和检查连接器的接触状态。
注意事项
操作员培训：
操作员应接受适当的操作和维护培训，以避免错误操作导致故障或安全事故。
技术文档和安全指南：
安装和使用前应详细阅读并理解制造商提供的技术文档和安全指南。
遵守安全程序：
遵守所有相关安全规程，确保人身安全，尤其是在操作高压或高速旋转设备时。
