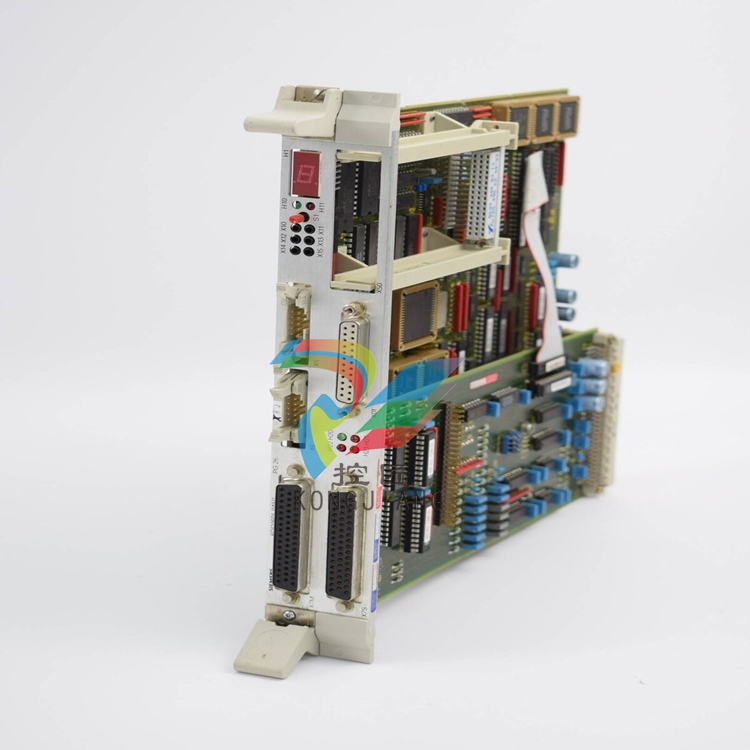

SIEMENS 6DD1601-0AF0 处理器模块 PG26 DC 16Bit 16MHz
1.订单名称: 6DD 1600 - 0AF0处理器模块PM16，带有128K RAM，适用于3.0版本的软件。 2.功能描述 处理器模块PM16处理一般的技术控制、计算和调节任务 在SIMADYN D系统中。这些任务位于驱动级控制和调节功能之上 （扭矩壳）。该板包含CMOS 16位微处理器80C186 - 16MHz，内置 相应的外设。 插件程序存储器模块（MS31、MS3）用于板的安装位置X50 用户程序以及系统固件（操作系统、管理程序、功能 模块代码，....).用户程序在SIMADYN D实时环境下在处理器上运行 操作系统。这保证了中断控制的固定周期时间为1毫秒，具体取决于 配置。 有16个二进制输入和16个二进制输出通道可用于与快速数据交换 过程IO（连接器X5）。二进制输入可以通过软件声明为中断输入。在 在中断输入端出现信号边沿时，处理器中断当前循环 处理并运行功能包进程中断作业PIJ。传输二进制数据的连接电缆 信号连接到接口模块，而不是直接连接到处理器模块。 接口模块实现了机械连接端子和电信号 适应。工厂信号可以直接连接到这些终端。 两个串行接口（连接器X01、X02）可用于通信: -到更高级别的计算机 -用于SIMADYN D系统之间的数据传输 -列出打印机输出 -至SIMADYN D系统外设IO （操作面板OP1、维修单元US1和编程单元PG 675、685或750） 启动时，电路板前面板上的七段显示屏显示“-”字符 正常操作期间的相位和配置的处理器号。显示屏闪烁一个 出现故障时的错误代码。 处理器模块处理说明/1/中描述了错误代码。 当显示错误信息时，可以通过按S1键激活十六进制监控器。 可以使用双插孔连接器X10和X11启动强制板复位（重启）。千斤顶 因此，连接器必须通过开关或短路插头进行跳线。 板上提供50针诊断连接器X4，用于使用逻辑进行硬件诊断 分析器或记录器。 每个处理器板上安装了三个看门狗来监控硬件和软件系统 各州。
硬件监视器检查: -系统总线访问期间就绪信号超时 -双地址解码错误 -访问未使用或不存在的地址 DMA访问与系统总线访问的冲突检测（可通过以下方式禁用检测 软件） -系统总线故障消息 软件监视器检查: -处理器是否仍在运行循环任务。 -串行接口、定时器和输入的中断控制器是否完全运行。 当监控器检测到故障时，会产生一个“不可屏蔽中断”（NMI）。处理器 尝试解决问题并恢复循环运行。如果故障是由处理器引起的 然后处理器切换到“非活动”状态，七段显示器上的红点被切换 开启，总线信号“系统错误”被激活。 3.纸板设计 -本地和通信总线连接器。 -中央处理器80C186 - 16兆赫 - RAM 128 K字节 由电源缓冲的电池（PS） -程序存储器子模块MS3/31/4/45的连接器端子 - 2个串行接口 v 24（RS232）、20mA（TTY）、RS485的选择 - 16个二进制输入 无电流隔离，用作中断控制输入 - 16个二进制输出 无电流隔离 最大30V / 50mA -实时时钟 分辨率为10毫秒；PS缓冲的电池 - 7段显示配置的处理器号 或错误显示 -电路板识别
-由看门狗监控硬件和软件 -逻辑分析仪或记录器的测试连接器 4.应用笔记 处理器模块PM16可以安装在SR1和SR5等大型机架上，并带有本地 通信总线和小型机架，如SR2和SR4，带本地总线。它占据了两个 机架中的标准插槽。 机架必须安装总线终结器或内存耦合板。 该板可以安装在任何带有“插槽编号编码”的机架插槽上，该插槽包含SIMADYN D 系统总线接口。因此，应该注意的是，左对齐的插槽必须安装有 本地总线主机（处理器模块）。如果不遵守这一点，则本地外围设备板将不会 配备8MHz时钟。对于多处理器配置，菊花链跳线必须安装在空插槽上。 必须用螺钉将电路板固定到机架上（即使在调试期间），以确保正确 功能正常。 如果板连接到适配器，则框架必须通过短路与机架外壳短路 售票员。 不得在通电的情况下拉动或安装主板。 当使用串行接口X01和X02时，厚膜接口模块（混合模块） 必须安装。目前提供以下混合动力模块: SS1 : 20毫安（TTY） SS2:v . 24（RS 232） SS3:（485卢比） 串行接口X01的混合模块将安装在连接器X51（U1）和上 接口X02的连接器X52（U2，见印刷图）。 注意:仔细检查安装位置！ 二进制输入和输出通过固定在终端导轨上的接口模块连接。 从板连接器X5到接口模块的连接通过带状电缆实现 有线电视。
西门子Simadyn，西门子Simadyn D 估计运输规模 尺寸:11.0英寸x 2.0英寸x 11.0英寸 (27.9厘米x 5.1厘米x 27.9厘米) 重量:1磅11.1盎司(0.8千克)
