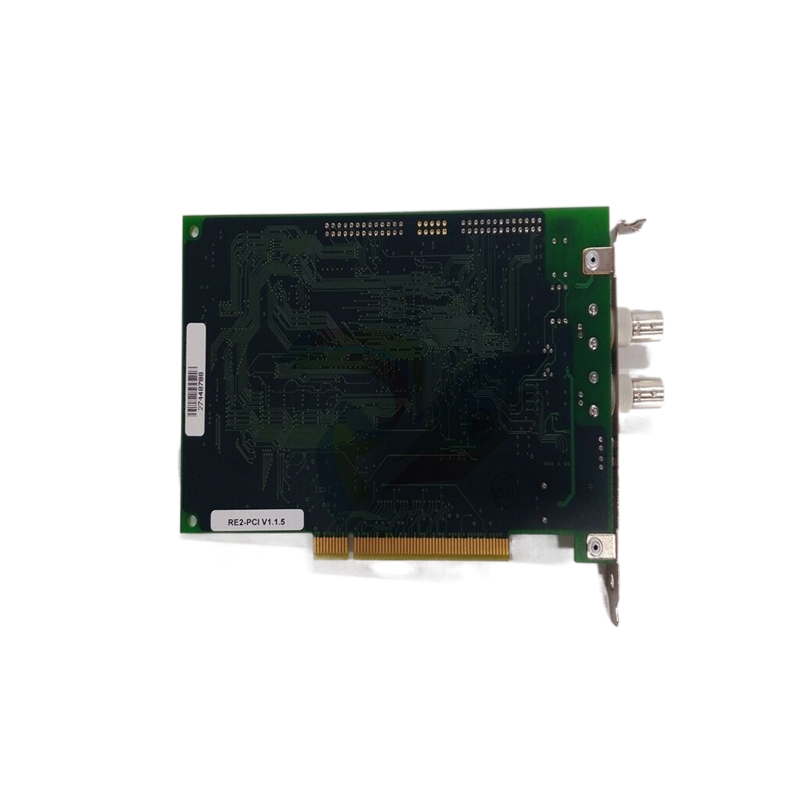

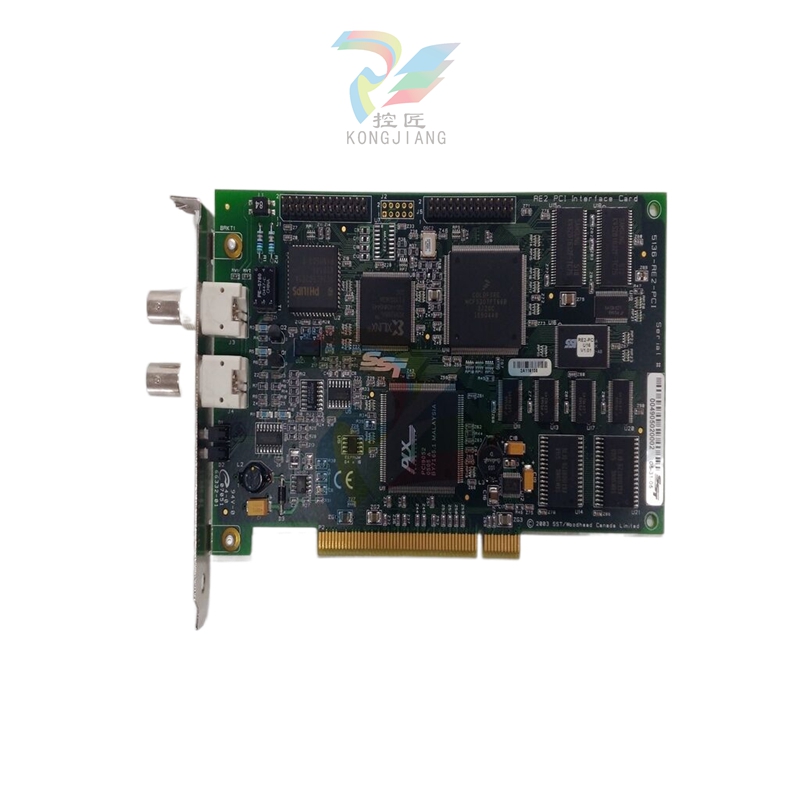

RELIANCE 5136-RE2-PCI 接口卡
RELIANCE 5136-RE2-PCI 接口卡
产品概览
型号 5136-RE2-PCI
用途： 用于工业自动化系统中计算机与工业设备之间的通信和数据交换。
技术特点
PCI 接口： 该接口卡设计用于安装在计算机的 PCI 插槽中，通过 PCI 总线与计算机系统实现高速数据传输。
多通道设计： 支持多路输入输出信号的并行处理，提高了系统的灵活性和扩展性。
多功能支持：可处理模拟和数字信号，满足不同工业自动化应用的需求。
高速数据传输： 提供高数据传输速率，支持实时数据通信，确保系统快速响应。
低延迟： 确保工业控制系统的实时性和准确性。
附带软件：附带用于网络通信和远程 I/O 的软件，方便用户配置和管理。
应用范围
过程控制： 用于化工、石油和天然气、发电和其他行业过程控制系统的数据通信。
自动化设备： 连接和控制 PLC（如 Reliance AutoMax PLC）、传感器、执行器等自动化设备，实现高效的数据交换和控制。
工业监控： 在工业监控系统中，它用于实时数据采集和监控，以确保生产过程的可视化和可管理性。
硬件规格
兼容性： 兼容 PCI 总线，单插槽 32 位 PCI 总线卡。
尺寸 高 10.668 厘米（4.2 英寸），宽 17.4625 厘米（8.75 英寸）。
连接器： 配备两个后置同轴（BNC）连接器。
工作温度 0 至 50 摄氏度（32 至 122 华氏度）。
存储温度：-40 至 85 摄氏度（-40 至 185 华氏度）。
湿度：5% 至 95%，无冷凝。
电源要求： +5V 545 mA（典型值），由 PCI 插槽供电。
其他功能
网络通信： 允许 PCI 计算机在 Reliance DCS-NET 或远程 I/O 网络上作为空投设备运行，直接与 AutoMax 控制系统交换数据。
系统编程： 支持在线编程功能，用于系统启动、调试、诊断以及操作员界面和人机界面设置。
产品参数
处理器 32 位 RISC 处理器
时钟频率：100 MHz
内存：128MB
闪存：256MB
通信接口 RS-232/485、以太网等
输入/输出接口：模拟输入/输出、数字输入/输出
工作温度：-25°C 至 +60°C
存储温度：-40°C 至 +85°C
相对湿度：5% 至 95%（无冷凝）
防护等级：IP65 防护等级：IP65
产品规格 300 毫米 x 200 毫米 x 100 毫米
安装和维护
环境条件：
确保模块安装在推荐的温度和湿度范围内，避免直接接触水、油、灰尘或电磁干扰。
电源要求：
使用稳定的电源，避免电压波动损坏模块。
信号线连接：
正确连接信号线，确保信号传输的准确性和稳定性。
软件配置：
根据系统要求正确配置模块的软件参数，确保与控制系统其他部分的兼容性。
维护和检查：
定期对模块进行维护和检查，包括清洁和检查连接器的接触状态。
注意事项
操作员培训：
操作员应接受适当的操作和维护培训，以避免错误操作导致故障或安全事故。
技术文档和安全指南：
安装和使用前应详细阅读并理解制造商提供的技术文档和安全指南。
遵守安全程序：
遵守所有相关安全规程，确保人身安全，尤其是在操作高压或高速旋转设备时。
