RELIANCE GV3000/SE 交流通用驱动器和矢量驱动器
RELIANCE GV3000/SE 交流通用驱动器和矢量驱动器
说明

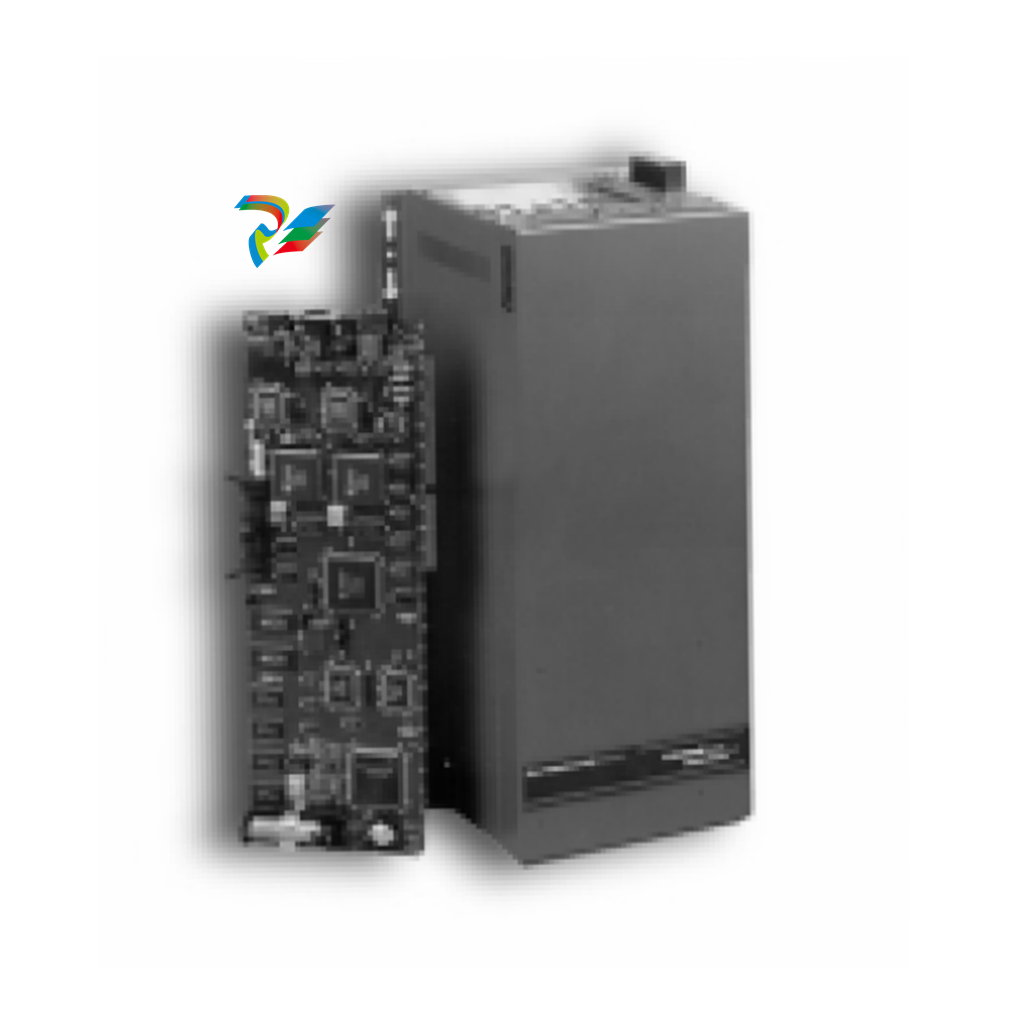

GV3000/SE 系列变压变频逆变器可随时安装，有不同尺寸可供选择，输出电流范围为 2 至 360 安培。它们采用 PWM 技术，可驱动感应电机变速。保护外壳中包含电源模块和带键盘的控制单元。
- RMI 卡（远程仪表接口卡）
- 3 个用于显示的隔离模拟输出、
- 1 个隔离模拟输入、
- 4 个可编程数字输出、
- 4 个数字输入、
- 1 个频率输入
- 3 个继电器输出端、
- 1 个频率输出端
电气说明
三相输入电源通过外部标准输入保险丝或保险丝隔离器输入 L1、L2 和 L3 端子。然后，电源通过可选的输入滤波电路输入预充电电路。该滤波器可将高频范围内的传导辐射控制在 EMC 产品标准的限制范围内。电流互感器 T4 可检测接地故障电流（038/043 型和 058 - 360 型）。内部开关电源为控制器的运行提供隔离的直流 24 V 控制电压和不同的电源电压（直流 ±5 至 24V）。用户可选配交流线路输入电抗器，使电源模块可在任何电源线路上运行，也可在故障等级较高的情况下运行（参见第 5 章，附件）。在 GV3000E-AC003 - 030 和 039/044 型上，可选 RFI 滤波器的电感量允许连接故障电平高达 29 kA（例如 1000 kVA）的电源变压器，之后应安装电抗器。
当输入端子上有线电压（或 DC240 和 DC360 型的直流母线电压）时（外部主接触器吸合），直流母线开始充电。AC003 - 170 型的直流母线电压升至空载三相线电压的 1.4 倍，而 DC240 和 DC360 型的直流母线电压则升至外加直流电压的数值。预充电电阻限制直流母线电容器的充电电流。当直流母线达到其额定电压的 95% 时，并联的预充电接触器闭合并绕过电阻。
产品特点
多功能性： GV3000/SE 可作为通用驱动器，适用于各种工业应用，能满足不同的负载和工艺要求。
矢量控制： 作为矢量驱动器，GV3000/SE 能够实现对电机的高精度控制，包括对速度、扭矩和位置等参数的精确调节，从而提高系统的动态响应和稳定性。
高效率： 凭借先进的控制算法和功率转换技术，GV3000/SE 可实现高效的能量转换和利用，从而降低能耗和运行成本。
灵活配置：可支持多种参数设置和编程方式，用户可根据具体需求进行灵活配置和优化，满足不同的控制需求。
保护功能： 具有完善的保护功能，如过流、过压、欠压、过热保护等。在异常情况下，它能自动切断电源或降低输出功率，从而保护电机和驱动器免受损坏。
应用领域
RELIANCE GV3000/SE 交流通用和矢量驱动器可广泛应用于工业自动化、机械制造、纺织、印刷、包装、食品加工等领域，为各种需要精确控制的电机提供可靠的驱动解决方案。
注意事项
在购买和使用 RELIANCE GV3000/SE 交流通用和矢量驱动器时，建议参考产品手册和技术规格表，了解其具体的技术参数、性能指标和使用要求。
在安装、调试和维护过程中，应严格按照相关安全规定和操作规程进行操作，确保人身安全和设备稳定运行。
如需更详细的产品信息和技术支持，建议联系 RELIANCE 官方渠道或授权经销商进行咨询。
