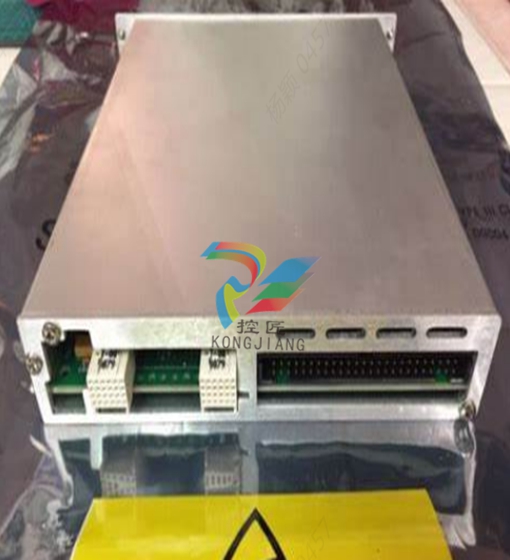

NI CFP-AI-100 模拟输入模块
NI CFP-AI-100 模拟输入模块
说明
本操作说明书介绍如何安装和使用 FP-AI-100 和 cFP-AI-100 模拟输入模块（统称为 [c]FP-AI-100）。有关通过网络配置和访问 [c]FP-AI-100 的信息，请参阅正在使用的 FieldPoint 网络模块的用户手册。
功能
[c]FP-AI-100 是一款 FieldPoint 模拟输入模块，具有以下功能：
- 八个模拟电压或电流输入通道
- 11 个输入范围： 0-1 V、0-5 V、0-15 V、0-30 V、±1 V、±5 V、±15 V、±30 V、0-20 mA、4-20 mA 和 ±20 mA
- 12 位分辨率
- 250 Vrms CAT II 连续通道对地隔离，通过 2,300 Vrms 1 分钟介质耐压测试验证
-40 至 70 °C 工作温度 - 可热插拔
安装 FP-AI-100
FP-AI-100 安装在 FieldPoint 终端基座 (FP-TB-x) 上，为模块提供工作电源。将 FP-AI-100 安装到供电终端基座上不会影响 FieldPoint 存储库的运行。
要安装 FP-AI-100，请参阅图 1 并完成以下步骤：
1. 将终端基座键滑动到位置 X（用于任何模块）或位置 1（用于 FP-AI-100）。
2. 将 FP-AI-100 对齐槽与端子底座上的导轨对齐。
3. 用力按压，将 FP-AI-100 固定在端子底座上。FP-AI-100 牢固就位后，端子底座上的闩锁将其锁定到位。
安装 cFP-AI-100
cFP-AI-100 安装在 Compact FieldPoint 背板 (cFP-BP-x) 上，该背板为模块提供工作电源。将 cFP-AI-100 安装到供电背板上不会影响 FieldPoint 库的运行。
要安装 cFP-AI-100，请参阅图 2 并完成以下步骤：
1. 将 cFP-AI-100 上的拴式螺钉与背板上的孔对齐。cFP-AI-100 上的对齐键可防止向后插入。
2. 用力按压，将 cFP-AI-100 固定在背板上。
3. 使用柄长至少为 64 毫米（2.5 英寸）的 2 号十字螺丝刀，以 1.1 牛-米（10 磅-英寸）的扭矩拧紧拴住的螺钉。螺钉上的尼龙涂层可防止螺钉松动。
输入范围
为防止读数不准确，请选择一个输入量程，使测量的信号不超过量程的两端。如果不使用通道，请将正输入端与地短接，并将通道配置为双极输入量程。如果通道配置为单极量程，浮动输入信号的微小波动会导致模块上的红色 "超出量程 "状态 LED 亮起。同样，如果通道配置为 4-25 mA 输入，而输入电流为 0 mA，则通道始终超出量程。
超量程
FP-AI-100具有超范围测量功能，可测量超出各量程标称值的部分。例如，±5 V 量程的实际测量极限为 ±6.0 V。超量程功能允许 [c]FP-AI-100 对量程误差高达满量程 +20% 的现场设备进行补偿。此外，利用超量程功能，满刻度附近的噪声信号不会产生整流误差。
规格
输入特性
通道数..........................8
ADC 分辨率.................................12 位
ADC 类型..................................... 逐次逼近
更新率（所有通道）.................360 Hz (2.8 ms)
