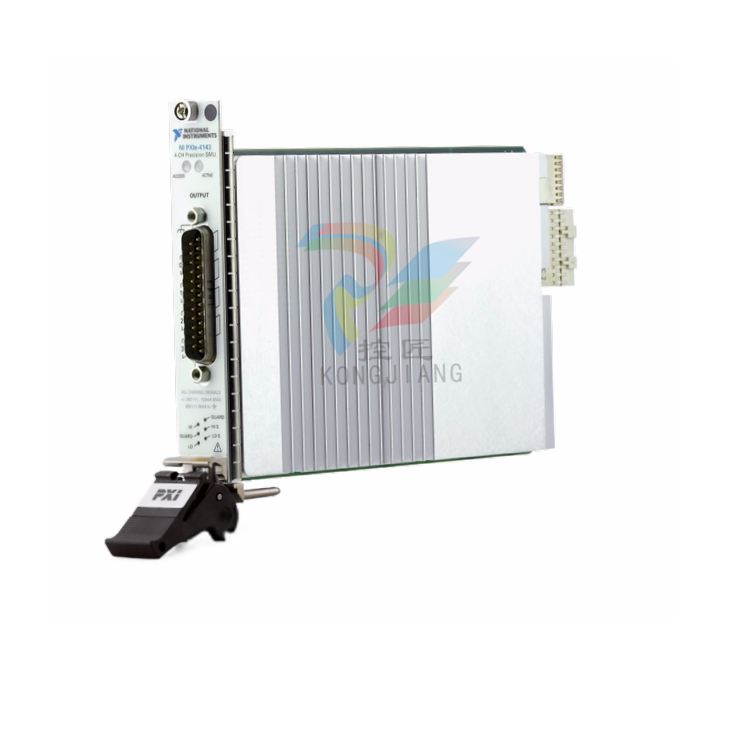

NI PXIe-4145 测量单元
产品详情
NI PXIe-4145 测量单元
校准 NI 4145 需要在校准系统上安装以下软件：
- NI-DCPower。NI 4145 在 NI-DCPower 1.7.5 中首次获得支持。
- 支持的应用开发环境 (ADE)-LabVIEW 或 LabWindows™/CVI™
- 支持的操作系统--Windows
为确保 NI 4145 符合公布的规格，需要以下设置和环境条件公布的规格：
- 尽量缩短布线。长电缆就像天线一样，会拾取额外的噪音，从而影响测量。
- 确认与 NI 4145 的所有连接，包括前面板连接和螺钉，都要牢固。
- 确保 PXI 机箱风扇速度设置为 “HIGH”（高），风扇过滤器（如果有）清洁干净，空插槽中没有任何杂质。
- NI-DCPower 加载并识别 NI 4145 后，需要至少 30 分钟的预热时间。预热时间可确保NI 4145 和测试仪器处于稳定的工作温度。
- 与模块的所有电缆连接均使用屏蔽铜线。使用双绞线以消除噪音和热偏移。
- 为确保系统有足够的时间稳定下来，请在请求新的电流或电压后或更换负载后等待一秒钟，然后再进行测量。
- 保持相对湿度在 10% 至 70% 之间，无冷凝。
完成以下步骤对设备进行自校准：
1. 断开或禁用与设备的所有连接。
2. 确保设备在 PXI 机箱风扇设置为 “高 ”的情况下有 30 分钟的预热时间。
3. 初始化 NI-DCPower 会话。
4. 调用自校准功能。
5. 关闭 NI-DCPower 会话。
调整可修正设备的下列规格：
- 电压编程精度
- 电流编程精度
- 电压测量精度
- 电流测量精度
