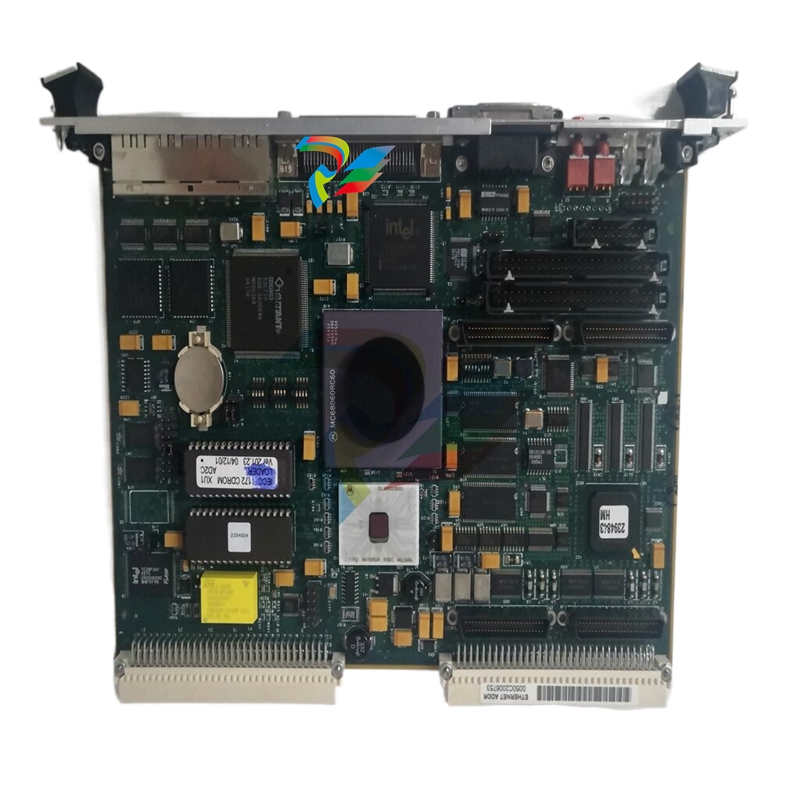

MOTOROLA MVME7100 系列单板计算机
MOTOROLA MVME7100 系列单板计算机
描述
SMART Embedded Computing MVME7100 采用片上系统 MPC864xD 处理器，为在上一代 VME（特别是 MPC74xx 处理器）上有应用的 VMEbus 客户提供了发展途径。片上系统实施提供了功耗/散热、可靠性和生命周期方面的优势，而这些优势在其他架构中通常是找不到的。
SMART EC MVME7100单板计算机（SBC）可帮助工业、医疗和国防/航空航天设备的原始设备制造商增加性能和功能，以提高竞争优势，同时保护对VME总线和相关技术的基本投资。客户可以保留其 VMEbus 基础设施（机箱、背板和其他 VMEbus 和 PMC 板），同时提高性能并延长生命周期。此外，SMART EC 计算产品生命周期的延长还有助于减少因产品频繁更换而导致的开发和支持工作的中断。
特点
主频高达 1.3GHz 的系统级芯片 NXP MPC864xD，具有双 PowerPC® e600 处理器内核、双集成内存控制器、DMA 引擎、PCI Express 接口、以太网和本地 I/O
提供扩展温度（-40 °C至+71 °C）和坚固耐用的板卡变体
四个千兆以太网端口
高达 2GB 的 DDR2 ECC 内存、128MB NOR 闪存和 2GB、4GB 或 8GB NAND 闪存
用于集成高性价比外设的 USB 2.0 控制器（仅适用于商用温度）
2eSST VMEbus 协议，跨 VMEbus 传输速率为 20MB/s
双 33/66/100 MHz PMC-X 接口，可通过支持处理器 PMC 的行业标准模块进行扩展
8x PCI Express 扩展连接器，用于使用 SMART EC XMCspan 扩展 PMC-X 和 XMC
MVME7216E 直接连接后部过渡模块 (RTM)，用于通过 VMEbus 机箱后部进行 I/O 路由
性能均衡
MVME7100 系列提供的不仅仅是更快的 VME 总线传输速率，它还提供来自处理器、内存子系统、本地总线和 I/O 子系统的均衡性能。这一点加上丰富的 I/O 接口，使 MVME7100 系列成为特定应用计算刀片或智能 I/O 刀片/载体的理想选择。运行速度高达 1.3GHz 的恩智浦 MPC864xD 片上系统 (SoC) 处理器非常适合 I/O 和数据密集型应用。集成的 SoC 设计创造了一种 I/O 密集型的先进封装，将双低功耗处理内核与片上二级缓存、双集成 DDR2 内存控制器、PCI Express、DMA、以太网和本地设备 I/O 结合在一起。片上 PCI Express 接口和双 DDR2 内存总线与处理器非常匹配。为确保最佳的 I/O 性能，8x PCI Express 端口连接到一个 5 端口 PCI Express 交换机。三个 4x PCI Express 端口连接到 PCI Express 到 PCI-X 桥接器，为两个 PMC-X 站点和 VME 总线接口提供独立的 PCI-X 总线。一个 1x PCI Express 端口连接到 PCI Express-toPCI 桥接器，该桥接器连接到 USB 芯片（仅限商用温度）。MVME7100 还提供四路千兆以太网接口、USB 2.0 和五路 RS-232 串行连接。所有这些构成了一套均衡、高性能的子系统，提供无与伦比的性能。
规格
处理器
- 微处理器 恩智浦 MPC864xD，双 PowerPC e600 内核
- 时钟频率：1.06 或 1.3 GHz
- 片上 L1 高速缓存 (I/D)： 每个内核 32 K/32 K
- 片上二级缓存 每个内核 1MB
主存储器
- 类型 双倍数据速率 (DDR2) SDRAM
- 速度 DDR2-533
- 容量： 1GB 或 2GB
闪存
- 类型 NOR 闪存，板载可编程
- 容量：128MB
- 写保护 硬件通过开关，软件通过寄存器或扇区锁
- 类型：NAND 闪存 NAND 闪存，板载可编程
- 容量：2GB、4GB 或 8GB
- 写保护 通过寄存器软件
- 由 YAFFS（Linux）或 Datalight FlashFX® Pro（VxWorks）支持，需单独授权
- 配置： 双内存控制器
vmebus 接口
- 合规性 ANSI/VITA 1-1994 VME64 (IEEE STD 1014)、ANSI/ VITA 1.1-1997 VME64 扩展、VITA 1.5-199x 2eSST
- 控制器： Tundra Tsi148 PCI-X 至 VMEbus 桥接器，支持 VME64 和 2eSST 协议
- DTB 主站 A16、A24、A32、A64；D08-D64、SCT、BLT、MBLT、2eVME、2eSST
- DTB 从站 A16、A24、A32、A64；D08-D64、SCT、BLT、MBLT、2eVME、2eSST、UAT
- 仲裁器 RR/PRI - 中断处理程序/发生器： IRQ 1-7/七个 IRQ 中的任意一个
- 系统控制器：是，可切换或自动检测
- 位置监控器： 两个，LMA32
