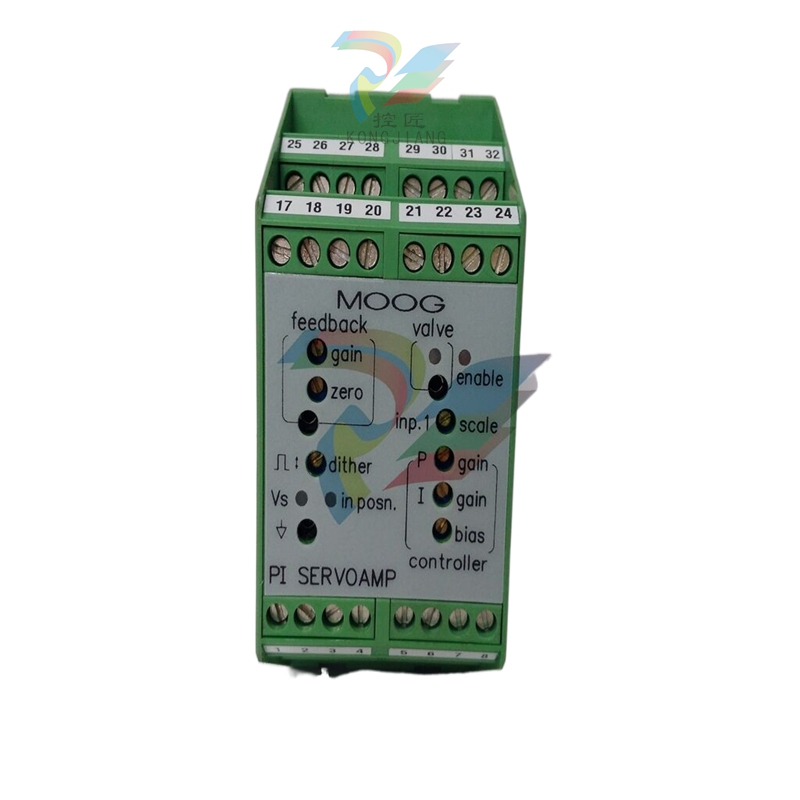

MOOG G122-824-002 P-I 伺服放大器
MOOG G122-824-002 P-I 伺服放大器
描述
G122-824 P-I 伺服放大器用于需要比例和/或积分放大器的闭环应用中。放大器内部的选择开关可选择比例、积分或两者。放大器的许多特性可通过内部开关进行选择。因此，一台放大器可用于多种不同的应用。所提供的配置选项是多年闭环系统设计和调试经验的结晶。
功能
P、I 或 P & I 控制
用户友好型前面板，带 LED 指示灯和测试点
单端输入，4-20 mA 或 ±10 V，可通过开关选择
单端输入，可扩展
差分输入，带零点和增益
反馈传感器激励输出
步进按钮
可选反馈导数项 “就位 ”输出
抖动
启用输入
紧凑型
DIN 导轨外壳
CE 标志
开关选择
输入 1 开启或关闭
反馈输入 4-20 mA 或 ±10 V
输入 2 4-20 mA 或 ±10 V
比例控制、积分控制或两者兼而有之 积分器输入来自统一增益或放大误差信号 积分器限值
输出电流或电压
输出电流电平
抖动开启或关闭
产品特性
高性能：
G122-824-002 伺服放大器采用先进的电子技术和算法，可高效处理各种数据和控制指令。
它提高了系统的响应速度和运行效率，适用于需要精确控制和监控的工业应用场合。
闭环控制：
该放大器适用于需要比例和/或完全放大器的闭环应用。
可实现精确的闭环控制，确保系统的稳定性和准确性。
灵活的选择开关：
放大器内部的选择开关可选择比例、积分或两者。
用户可根据实际需要灵活选择控制方式，满足不同的应用要求。
多种输入方式：
支持单端输入、可扩展的零差分输入和增益差分输入等多种输入方式。
以及反馈传感器激励等，以适应不同的应用要求。
用户友好的前面板：
带有 LED 指示灯和测试点，方便用户设置和控制。
前面板上的微调电位器可实现快速、简便的设置，并有助于故障排除。
可靠性高：
采用优质材料和制造工艺。
能在恶劣的工作环境中长期稳定运行，确保工业自动化和控制系统的可靠性和稳定性。
设计紧凑：
伺服放大器安装在紧凑的 DIN 导轨安装外壳中。
节省空间，易于安装和维护。
应用领域
鉴于 G122-824-002 伺服放大器的特性，它可用于需要精确控制运动的应用领域，例如
工业自动化：用于控制自动化设备，如机械臂、机床和装配线，以提高生产率和产品质量。
航空航天和国防：执行高精度任务，如飞行控制面、导弹制导系统和卫星定位，以确保飞行安全和精度。
汽车制造：用于汽车制造领域，如转向系统、悬挂控制和电动助力转向，以提高驾驶舒适性和安全性。
技术规格
G122-824-002 伺服放大器的技术规格可能包括但不限于以下方面：
输入信号： 可接受三个输入信号，其中两个为单端信号，一个为差分信号。这些信号相加产生误差信号，然后进行缩放和积分。
输出信号： 比例信号和积分信号一起切换，以电流或电压形式输出，驱动伺服阀。
电源要求： 需要 +24V 电源。
控制模式：可选择比例控制、积分控制或两者兼有。
通道配置：具有灵活的配置选项，可根据不同的应用要求进行定制。
注意事项
使用 G122-824-002 伺服放大器时，用户需要注意以下几个方面：
正确接线： 确保伺服放大器的接线正确，避免因接线错误而导致故障。
参数设置： 根据实际应用要求，正确设置伺服放大器的参数，确保控制系统正常运行。
定期维护： 定期对伺服放大器进行维护和检查，及时发现和处理潜在故障，确保系统长期稳定运行。
安全保护： 使用过程中应注意安全保护措施，以免损坏伺服放大器或造成人员伤害。
