MITBUSISHI FXSVL02B-8V-1K 伺服阀接口模块

ControlNetTM FLEX I/OTM 阀门位置要求输出 ±50 mA，位置反馈 LVDT 6 线制，8 V，1 kHz

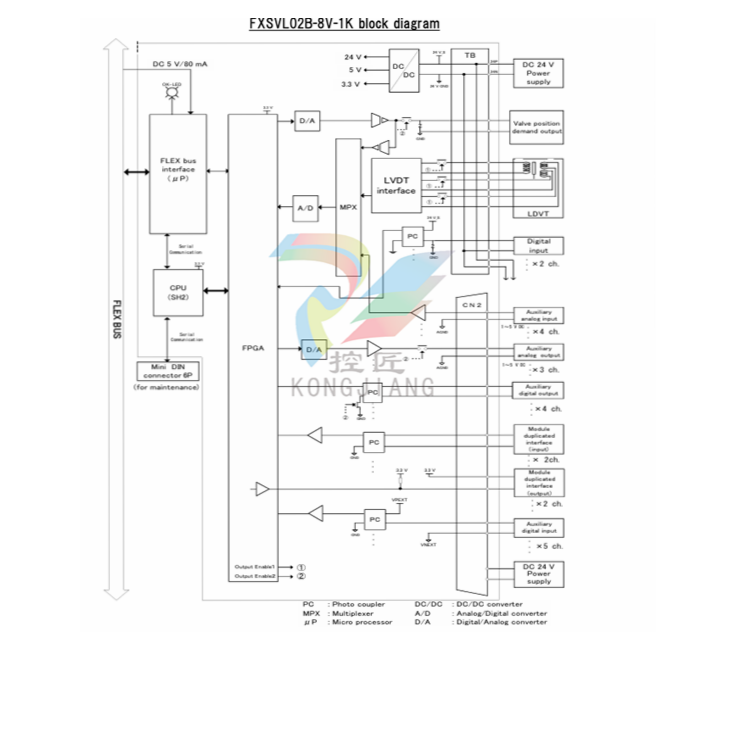

外形图

＊阀位要求输出（输出范围 ±50 mA） × 1

＊阀位反馈 LVDT × 1

辅助接口

＊模块复制接口

FLEX I/OTM / ControlNetTM LAN 兼容

位置需求输出：±50 mA

位置反馈：LVDT 6 线制，8 V，1 kHz

辅助输入（无隔离）：1 至 5 V DC × 4 数字输入 × 5

串行接口（用于维护）：EIA/RS-232C (PS/2) × 1

兼容端子台：1794-TB3/TB3S 1794-TBN/TBNF

电源：DC 24 V ±10% / 小于 300 mA DC 5 V / 小于 80 mA (FLEX BUS)

尺寸：110 毫米（深）×46 毫米（高）×92 毫米（宽）
