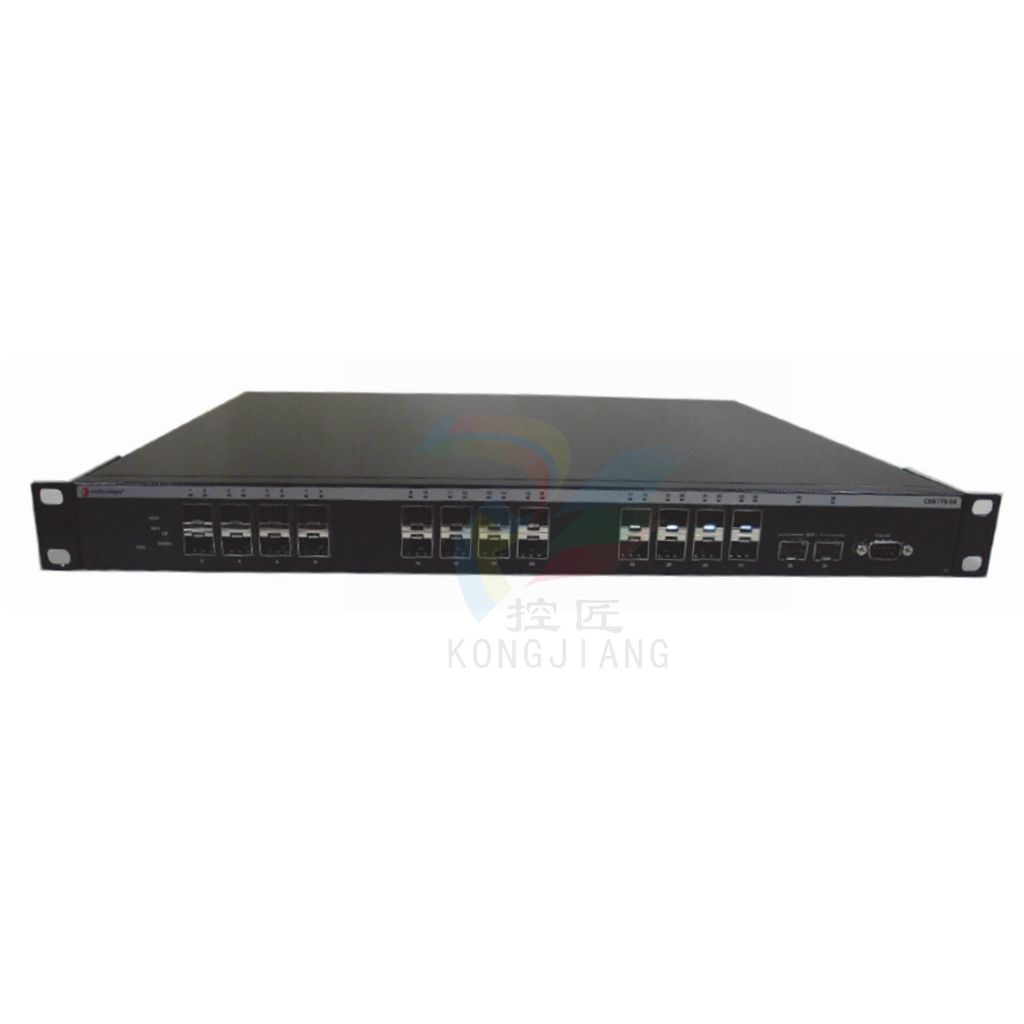

A4H124-24FX P0973JN FOXBORO 交换机模块
A4H124-24FX P0973JN FOXBORO 交换机模块
交换机具有前面板RJ45端口，用于堆叠配置中的连接。堆叠用于连接的电缆必须是标准5类或更好的UTP电缆。冗余电源能力当连接到可选的外部设备时，A4具有电源冗余功能冗余电源: STK‐RPS‐150PS，150瓦DC电源，为A4交换机提供冗余电源。 如果内部电源出现故障，RPS将自动承担内部电源的角色 在不中断网络流量的情况下供应。内部电源和RPS各有其 自带交流电源连接，可将每个电源连接到不同的交流电源 额外交流电源冗余的电源电路。
管理交换机的管理可以是带内或带外的。带内远程管理是
可能使用Telnet、Enterasys Networks的NetSight管理应用程序或WebView
申请。带外管理通过上的DB9控制台端口连接器提供
使用VT100终端或VT100终端仿真器的前面板。
使用WebView进行交换机配置
Enterasys Networks基于HTTP的网络管理应用程序（WebView）是一个直观的网站
用于简单管理任务的工具。
使用CLI命令进行交换机配置
CLI命令使您能够执行更完整的可堆叠交换机配置
管理任务。
标准兼容性 100BASE‐T端口符合以下标准和操作: IEEE 802.3 IEEE 802.3u IEEE 802.3ab（堆栈端口） IEEE 802.3ad 全双工操作 除100BASE‐T标准外，SFP端口还符合以下标准 和操作: IEEE 802.3z 支持全双工模式的IEEE 802.3x流量控制
连接堆叠电缆 交换机堆栈可以闭环连接或菊花链连接。在闭环中，所有 交换机按顺序连接，堆叠中的最后一台交换机连接回第一台交换机 开关。在菊花链配置中，将连接恢复到第一个连接的电缆 闭合回路中的开关未安装。闭环的优势是冗余，这 配置消除了任何单点故障。多达八台交换机可以堆叠在一起 并通过标准UTP 5类或更好的电缆连接。堆叠电缆允许整个 使用单个IP地址进行操作的堆栈。 图2‐4显示了以闭环配置连接的四层堆栈示例。全部 安装中使用向下堆叠和向上堆叠连接器。堆叠电缆 连接是从一个交换机的堆叠向下连接器到的堆叠向上连接器 堆栈中的下一个交换机。的堆叠向下连接器的堆叠电缆连接 堆栈顶部的开关到堆栈底部的堆叠连接器会关闭 循环。在菊花链配置中，没有一条电缆连接。
