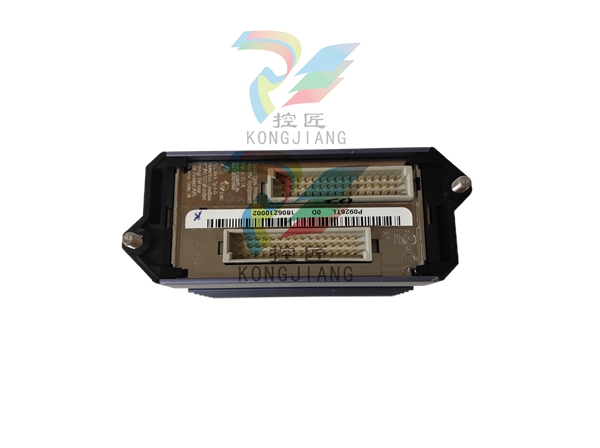

FOXBORO FBM222 P0926TL 冗余 PROFIBUS 通信模块
FOXBORO FBM222 P0926TL 冗余 PROFIBUS 通信模块
描述
冗余 PROFIBUS 通信模块 (FBM222) 为 Foxboro Evo 系统和 PROFIBUS-DP/PA 从站设备（包括电机驱动器、I/O 模块和现场 I/O 设备）之间提供接口。FBM222 可用于单个或冗余配置，支持两个 PROFIBUS 链路，使用中继器时，每个端口最多可连接 125 个从站设备。FBM222 通过分布式控制接口 (DCI) 块将从站设备连接到功能强大的 Foxboro Evo 控制系统。
FBM222 的主要功能包括
将 PROFIBUS-DP/PA 从站设备集成到 Foxboro Evo 控制系统中
符合 PROFIBUS-DP 规范 IEC61158 第 3 部分的要求
每个端口最多可支持 125 个从站设备，数据传输最多可达 244 字节，具体取决于每个从站设备支持的字节数
通过提供冗余 TA、热插拔冗余 FBM 模块以及 FBM222 与容错控制处理器之间的全冗余通信，最大限度地延长正常运行时间
可添加、修改和移除设备，而不影响正在进行的操作
支持 PROFIBUS DPV1 设备
将 PROFIBUS-PA 设备值和状态传送到 Foxboro Evo 控制块
为输入数据提供用户可选的状态参数，并为输出数据提供回读值
支持 PROFIBUS-DP 1 类和 1 类主站以及多主站配置
产品特点
冗余设计： FBM222 P0926TL 模块采用冗余设计，确保系统的高可用性。这种设计可在单个模块出现故障时自动切换到备用模块，从而保持通信的连续性和稳定性。
热插拔功能： 模块支持热插拔，这意味着可以在不影响系统正常运行的情况下轻松更换或升级模块。这大大降低了维护成本，提高了系统的可维护性。
高速数据传输： 模块支持高速数据传输，可满足现代工业控制系统对数据传输速度和效率的高要求。
完善的诊断功能： FBM222 P0926TL 模块内置完善的诊断功能，可实时监控模块的工作状态，并在出现故障时发出警报。这有助于操作人员及时发现并解决问题，确保系统稳定运行。
技术规格
PROFIBUS 接口： RS-485
传输速率： 支持多种传输速率，包括 960 kbps、1.5 Mbps、3 Mbps、6 Mbps 等，以满足不同应用场景的需求。
电源电压：24 伏直流
功耗：小于 5 W
外壳尺寸： 具体尺寸可能因产品批次和制造商而异，但通常符合工业自动化设备的标准尺寸要求。
重量 模块重量适中，便于安装和维护。
工作温度：-20°C 至 55°C，可在各种恶劣的工业环境中稳定运行。
存储温度：-40°C 至 85°C，确保模块在长时间存储后仍能继续正常工作。
GSD 文件
每个 PROFIBUS 设备类型都有一个由设备制造商提供的通用从站数据 (GSD) 文件。该文件包含设备的特定信息，并指定了波特率、定时信息和支持的选项（如诊断和数据长度）等参数。Foxboro Evo 使用 GSD 文件中的信息设置与从属设备的通信。
GSD 文件被导入 Foxboro Evo 控制编辑器（控制编辑器），并被设备编辑器用来选择支持的选项和配置操作参数。有关这些用于配置、调试和维护 PROFIBUS_DP 网络的控制编辑器的更多信息，请参阅 Field Device Manager for PROFIBUS-DP Devices (PSS 31S-10FDMPB)。
