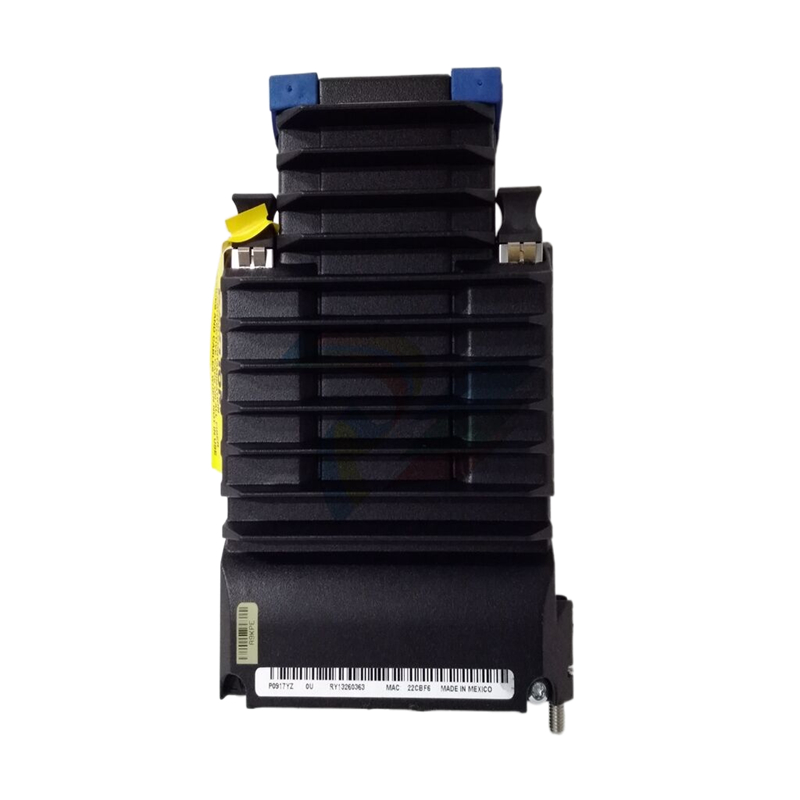

Foxboro FBM242 输出模块
Foxboro FBM242 输出模块
描述
FBM242 离散输出模块包含 16 个离散输出通道，这些通道均来自外部，在 60 V 直流电压下额定电流高达 2 A。相关的终端组件（TA）可将离散输出提供给 2 A 60 V 直流电压的负载、继电器输出（120 V 交流/125 V 直流或 240 V 交流），或带有配电和熔断器的继电器输出。每个输出都与其他通道和地完全隔离。模块将控制处理器的电气输出信号连接到现场设备。它执行数字 I/O 应用程序，支持梯形逻辑，并为输出提供故障安全配置选项。
特点
FBM242 模块的主要特点如下：
十六个离散输出
支持以下电压的离散输出信号
- 15 至 60 V 直流电压
- 120 V 交流/125 V 直流
- 240 伏交流
每个输入和输出均电气隔离；与外部激励一起使用时，组隔离
设计坚固，适用于 G3 级（恶劣）环境中的外壳
可执行离散 I/O 或梯形逻辑程序，并具有以下可配置选项： 输入滤波时间、故障安全配置、故障安全回退以及持续或瞬时输出
包含以下内容的各种终端组件 (TA)
- 限流装置
- 保险丝
- 带外部电源、保险丝和配电的继电器输出
- 固态输出
- 冗余配电。
现场总线通信
现场总线通信模块或控制处理器与 FBM 使用的冗余 2 Mbps 模块现场总线连接。FBM242 接受来自冗余 2 Mbps 现场总线任一路径（A 或 B）的通信 - 如果其中一条路径发生故障或在系统级切换，模块将继续通过活动路径进行通信。
功能规格
输出通道：16 个隔离通道。
应用电压：15 至 60 V 直流（最大值）
负载电流：每通道最大 2.25 A
通态压降：2.25 A 时为 0.2 V（最大值
关断状态漏电流：0.1 mA（最大值）
输入电压范围（冗余）：24 V 直流 +5%，-10
消耗功率（最大值）：24 伏直流时为 3 瓦（最大值）
