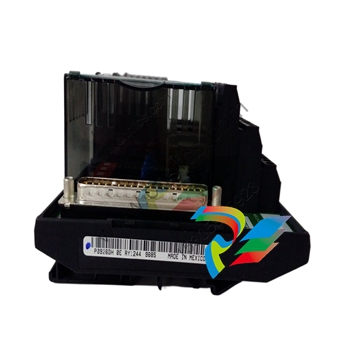

Foxboro FBM232 现场设备系统集成商模块
Foxboro FBM232 现场设备系统集成商模块
FBM232 现场设备系统集成商 (FDSI) 模块在单端口现场 I/O 设备和 EcoStruxure™ Foxboro™ DCS 系统之间提供单一以太网接口。FBM232 连接到单个 10 Mbps 或 100 Mbps 铜质以太网网络，与设备进行通信。FBM232 可连接到以太网交换机或集线器，以便与一个外部设备或多达 64 个外部设备通信。
功能特点
FBM232 的主要功能包括
- 与现场设备之间的 10 Mbps 或 100 Mbps 以太网网络传输速率
- 最多可与 64 台现场设备通信
- 可从可用协议库中下载 I/O 软件驱动程序
- 多达 2000 个 DCI 块连接
- 使用以太网连接将现场设备数据集成到 Foxboro DCS 控制数据库中
- 现场安装
- G3 级（恶劣）环境。
配置器
FDSI 配置器可设置基于 XML 的 FBM232 端口和设备配置文件。端口配置器可轻松设置每个端口的通信参数（如动态主机配置协议（DHCP）、IP 地址）。并非所有设备都需要设备配置器，但在需要时，它可配置设备特定和点特定的注意事项（如扫描速率、要传输数据的地址以及一次事务中要传输的数据量）。
功能规格
总线特性
- 通信类型 以太网
- 通信传输速率 10 或 100 Mbps
- 通信协议 UDP/IP 或 TCP/IP
- 固定 IP 地址或 DHCP
输入/输出容量
- 每个 FBM232 最多可连接 64 台设备（实际设备数量取决于性能），最多可连接 2000 个 DCI 连接。
传输的数据类型
- 2 字节或 4 字节有符号或无符号整数、4 字节 IEEE 单精度浮点数值或二进制数值。其他类型的自动转换在可下载的驱动程序中实现。
允许的最快 ECB 块周期
- 500 毫秒
FBM232 电源要求
- 输入电压范围（冗余） 24 V DC +5%，-10
- 功耗 7 W（最大值）
- 散热 7 W（最大值）
符合法规，产品安全
- 美国和加拿大保险商实验室 (UL)
通信电路也符合美国国家电气规范 (NFPA No.70) 第 725 条和加拿大电气规范 (CSA C22.1) 第 16 节中规定的 2 类要求。使用条件见《标准和紧凑型 200 系列子系统用户指南》（B0400FA）。
- 欧洲低压指令 2014/35/EU 和爆炸性环境 (ATEX) 指令 2014/34/EU
DEMKO 认证为 Ex nA IIC T4，当连接到标准和紧凑型 200 系列子系统用户指南 (B0400FA) 中所述的指定处理器模块时，可用于经认证的 2 区外壳。
- 海事认证
ABS 型式认可和必维国际检验集团海事认证的环境类别 EC31
