描述
FBM214b HART 通信输入模块包含八个 4 至 20 mA 独立隔离模拟输入通道。它支持标准 4-20 mA 设备和 HART 设备的任意组合。FBM214b 可作为 HART 通信现场设备主机，使 Foxboro™ DCS 能够每秒从现场设备请求和接收两条数字报文。报文直通功能可用于支持 HART 通用、常用和特定设备命令，但不能支持突发通信模式。这些命令通过 Foxboro DCS Field Device Expert for HART 实现。有关详情，请参阅 Field Device Expert for HART Devices Control and I/O (PSS 41S-10FDMHRT)。输入通道可选择由外部电源供电。不过，当两个或更多通道使用共用外部电源时，需要使用电缆平衡模块来防止 HART 通信通道串扰。
特点
- 8 个模拟输入通道，每个通道接受下列输入之一：
标准 4 至 20 mA 模拟传感器信号
叠加在 4 至 20 mA 模拟输入信号上的数字 HART 频移键控 (FSK) 信号
- 每个输入通道专用的 FSK 调制解调器，用于与 HART 现场设备进行双向数字通信
- 将来自 HART 设备的每个 4 至 20 mA 输入信号进行模数转换
通过DeepL.com（免费版）翻译
- 支持现场设备与 Foxboro DCS 数据库接口所需的 HART 通用命令
- 8 个输入通道中的每个通道相互之间、接地之间以及模块逻辑之间实现电隔离
- 设计坚固，适用于 G3 级（恶劣）环境中的外壳
- 每个通道通过Σ-Δ数据转换实现高精度
- 终端组件 (TA)，用于在本地或远程将现场布线连接至 FBM214b
- 用于每个通道内部和/或外部环路供电变送器的 TA
标准设计

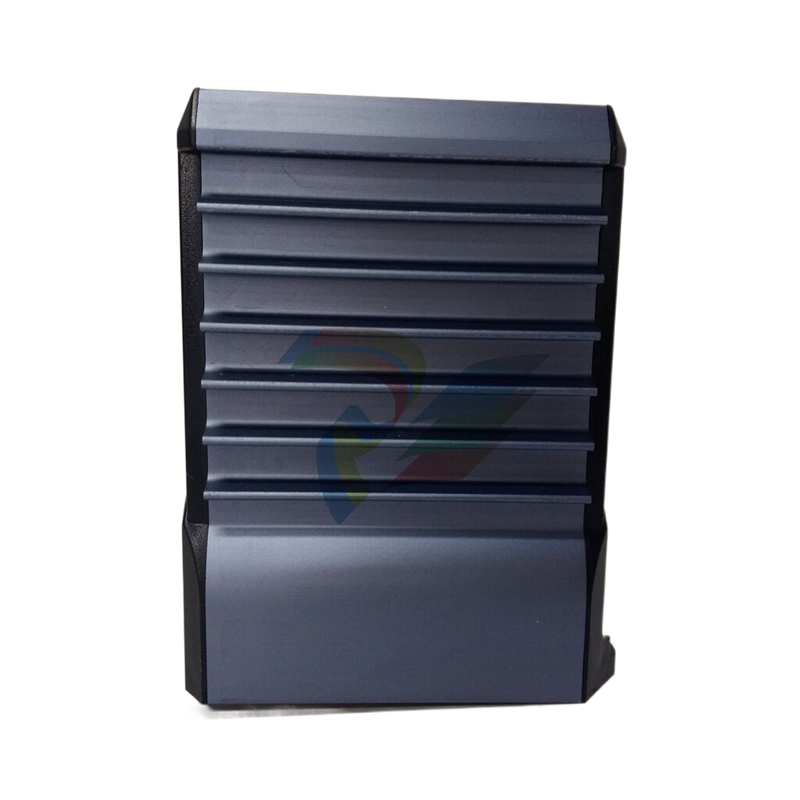

FBM214b 具有坚固的挤压铝外壳，可为电路提供物理保护。专为安装 Foxboro DCS 现场总线模块 (FBM) 而设计的外壳可提供各种级别的环境保护，最高可达到 ISA 标准 S71.04 规定的恶劣环境。
现场总线通信
现场总线通信模块或控制处理器连接 FBM 使用的冗余 2 Mbps 模块现场总线。FBM214b 模块接受来自冗余 2 Mbps 现场总线任一路径（A 或 B）的通信。如果一条路径不成功或在系统级关闭，模块将继续通过活动路径进行通信。两个或多个环路共用一个外部电源时，需要使用电缆平衡模块来保持通信信号线的平衡。
功能规格
现场设备通道
通过DeepL.com（免费版）翻译
- 支持的 HART 仪器： 可使用符合 HART 规范第 5、6 或 7 版的 HART 仪器
- 接口： 8 个独立隔离通道
- 与设备的通信 点对点、主/从、异步、半双工、1200 波特
- 检测错误检查： 每个字节的奇偶校验和一个字节的 CRC 校验
- 速度： 每秒 2 条信息
- 允许的最快 ECB 块周期： 100 毫秒 - 但是，我们建议您参阅适合您的控制处理器的尺寸指南和 Excel 工作簿，以确定 100 毫秒数据块处理周期 (BPC) 的最佳装载量
- 最大距离（FBM214b 至现场设备）： 符合 HART FSK 物理层规范 HCF_SPEC-54，修订版 8.1 [最长 3,030 米（10,000 英尺）] 注：当环路通过本质安全栅运行时，最大允许距离会减小。现场设备与 FBM 的最大距离取决于合规电压、线规和设备上的压降。
- 终端组件处的内部回路电源合规电压： 20.5 mA 时最低 18.5 V 直流电压
- 电流输入：
感应电阻器：61.5 Ω 标称值
总输入阻抗：标称 280 Ω
精度（包括非线性）： 满刻度的 ±0.03
温度系数：50 ppm/ºC
分辨率 15 位
◦ 更新速率： 100 ms 100 毫秒
积分时间：500 毫秒
共模抑制 50 或 60 Hz 时 >100 db
普通模式抑制 在 50 或 60 赫兹时 >35 分贝
