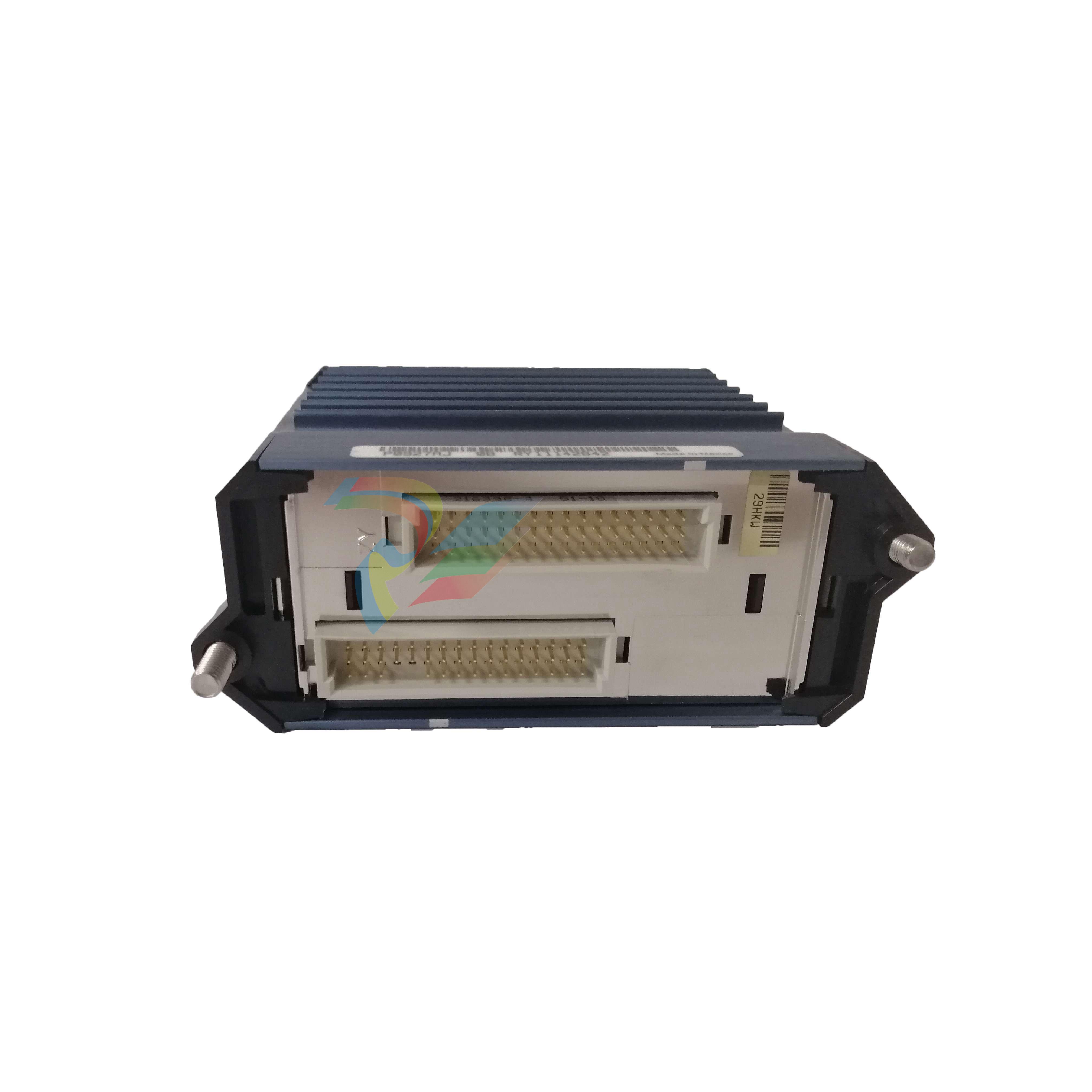

FOXBORO FBM243/243b 智能设备模块
FOXBORO FBM243/243b 智能设备模块
描述
FBM243 FoxCom 双波特率智能设备模块包含八个独立通道。FBM243b FoxCom 双波特率智能设备模块包含四个独立输入通道和四个 0 至 20 mA 模拟输出通道。每个输入通道为 Foxboro 智能现场设备提供内部隔离电源和数字通信功能。每个通道通过一对双绞线进行通信，FBM243/243b 的每个通道都是通道隔离的。
这些模块还允许使用外部电源为智能现场设备供电。(两个或多个回路共用外部电源时，需要使用电缆平衡模块来保持数字通信线路平衡）。波特率由连接到每个通道的现场设备的配置决定，与其他通道无关。这些模块可在智能现场设备和系统冗余现场总线之间提供 4800 波特率的双向数字通信，或在现场设备和模块之间提供 600 波特率的双向数字通信，同时允许从现场设备向紧急停机系统发送 4 至 20 mA 的模拟信号。
FBM243/243b 是一款智能现场设备主机，使系统能够以工程单位接收来自现场设备的数字信息。每条信息以 4800 波特每秒接收十次，以 600 波特每秒接收两次。每条信息包含
- 最多三个 IEEE 32 位浮点格式的测量变量
- 安全信息
- 诊断信息
- 信息检查
由于通信是双向的，因此系统可以显示输出、变送器温度（°C 和 °F）以及连续自诊断的结果。此外，还可通过控制台、现场通讯器或基于 PC 的配置器显示或重新配置以下信息：
- 以工程单位输出
- 故障安全信息
- 标签号、名称和位置
- 设备名称（字母错误）
- 上次校准日期
- 两级上传/下载功能
功能
- 对于 FBM243，8 个独立的数字通信通道
- 对于 FBM243b，4 个独立的双波特 FoxCom 通信通道和 4 个 0 至 20 mA 模拟输出通道
- 以 4800 波特每秒接收 10 次信息，或以 600 波特每秒接收 2 次信息，并包含以下内容：
多达 3 个 IEEE 测量变量
32 位浮点格式
安全信息
诊断
信息检查
- 允许使用外部电源或 FBM243 内部隔离电源为智能现场设备供电
- 可通过一对双绞线与 Foxboro 智能现场设备进行数字通信
- 允许同时从现场设备向紧急停机系统发送 4 至 20 mA 模拟信号
- 终端组件 (TA)，用于在本地或远程将现场布线连接到 FBM243
- 用于非本安或本安应用的终端组件 (TA)
标准设计
FBM243/243b 具有坚固的挤压铝外壳，可为电路提供物理保护。专为安装 FBM 而设计的外壳可提供不同程度的环境保护，最高可达到 ISA 标准 S71.04 规定的恶劣环境。
视觉指示器
模块前端装有发光二极管（LED），可直观显示模块运行状态和输入通道的通信活动
现场总线通信
现场总线通信模块 (FCM) 或现场控制处理器 (FCP) 与 FBM 使用的冗余 2 Mbps 模块现场总线相连接。FBM243/243b 接受来自 2 Mbps 现场总线任一路径（A 或 B）的通信。如果其中一条路径不成功或在系统级进行了切换，模块将继续通过活动路径进行通信。
