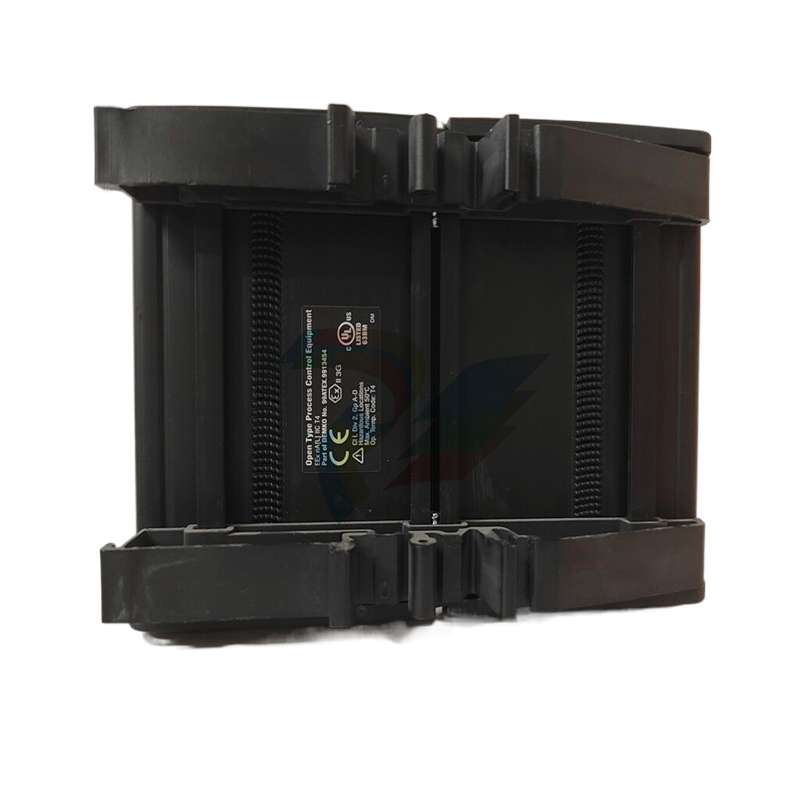

FOXBORO FBM218 HART® 通信冗余输出接口模块



产品详情


FOXBORO  FBM218 HART® 通信冗余输出接口模块

描述

紧凑型 FBM218 模块为八个输出通道提供冗余模块,每个通道提供 4 至 20 mA 输出信号或叠加在 4 至 20 mA 模拟输出信号上的数字 HART® 信号。

特点

紧凑型 FBM218 模块的主要特点如下:

 八通道隔离输出通道,每个通道提供以下输出之一:

- 标准 4 至 20 mA 模拟输出信号

- 叠加在 4 至 20 mA 模拟输出信号上的数字 HART 频移键控 (FSK) 信号。

 模块对提供 FBM 级冗余

 FSK 调制解调器专用于每个输出通道,用于与 HART 现场设备进行双向数字通信

 支持现场设备与 Foxboro Evo™ 系统接口所需的 HART 通用命令

 所有输出通道相互之间、与地之间以及与模块逻辑之间均实现电隔离

 结构紧凑、坚固耐用,适用于 G3 级(恶劣)环境中的外壳

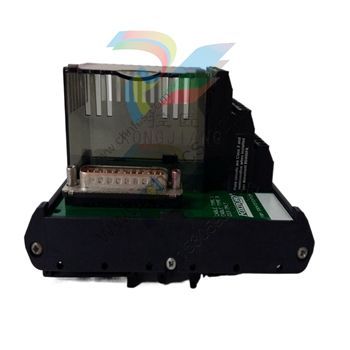

 端接组件 (TA),用于将现场布线本地或远程连接到紧凑型 FBM218。

紧凑型设计

紧凑型 FBM218 的设计比标准 200 系列 FBM 更窄。它具有坚固耐用的丙烯腈-丁二烯-苯乙烯(ABS)外壳,可为电路提供物理保护。专为安装 FBM 而设计的外壳可提供不同程度的环境保护,最高可达到 ISA 标准 S71.04 规定的恶劣环境。

高可靠性

模块对的冗余性以及故障的高覆盖率提供了极高的子系统可用性。更换任一模块都不会影响另一模块的现场信号。拆卸或更换模块时,无需移除现场设备终端电缆、电源或通信电缆。

冗余模拟输出

如果检测到其中一个模块发生故障,其输出将被驱动为 0 mA,而良好模块中的相应通道将自动继续向输出电流回路提供适当的电流。

每个输出通道驱动一个外部负载,并产生 0 至 20 mA 输出。输出通过冗余适配器串联起来。每个模块的微处理器都执行模拟 I/O 应用程序,以及验证 FBM 健康状况的安全例程。

输出安全模块中的可配置选项包括故障安全动作(保持/回退)、模拟输出故障安全回退数据(按通道)、现场总线故障安全启用和现场总线故障安全延迟时间。模拟输出故障安全回退数据选项必须设置为 0 mA 输出。当出现可检测到的问题(如模块无法正确接收输出写入或无法通过 FBM 微处理器写入输出寄存器的安全测试)时,该选项会将一对冗余输出通道中的一个通道从服务中移除。将模拟输出故障安全回退数据选项设置为 0 mA 输出,也可最大限度地减少出现 "故障高电平 "结果的可能性。

易于拆卸/更换

模块安装在 DIN 导轨安装或机架水平安装的 Compact 200 系列底板上,包括用于冗余现场总线、冗余独立直流电源和终端电缆的信号连接器。FBM 上的两个螺钉将模块固定在 Compact 200 系列底板上。

冗余模块必须位于底板上的相邻位置,第一个模块位于奇数位置(例如,标有 "3 "和 "4 "的位置)。为实现冗余,在两个相邻的底板终端电缆连接器上放置一个冗余适配器模块,为单根电缆提供终端(见图 1)。一根终端电缆从冗余适配器连接到相关的终端组件 (TA)。

现场总线通信

现场总线通信模块或控制处理器连接 FBM 使用的冗余 2 Mbps 模块现场总线。紧凑型 FBM218 模块可接受来自冗余 2 Mbps 现场总线任一路径(A 或 B)的通信 - 如果其中一条路径发生故障或在系统级关闭,模块将继续通过活动路径进行通信。
