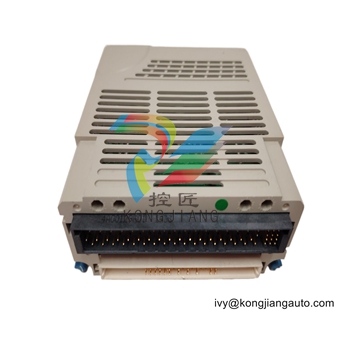

EMERSON-CSI-A6120 振动监测器
EMERSON-CSI-A6120 振动监测器
描述
凯斯地震振动监测仪与机电式地震传感器一起使用，专为工厂最关键的旋转机械的高可靠性而设计。该单槽监测器与其他 CSI 6500 监测器一起使用，可构建完整的 API 670 机械保护监测器。应用范围包括蒸汽、燃气、压缩机和水轮机。壳体测量在核电应用中很常见。
壳体地震振动监测仪的主要功能是准确监测壳体地震振动，并通过比较振动参数与报警设定点、驱动报警和继电器来可靠地保护机械。
壳体地震振动传感器有时也称为壳体绝对振动传感器（不要与轴绝对振动传感器混淆），是一种电动、内部弹簧和磁铁、速度输出型传感器。轴承座地震振动监测仪以毫米/秒（英寸/秒）的速度对轴承座进行整体振动监测。
由于传感器安装在轴承箱上，因此轴承箱的振动可能受到许多不同来源的影响，包括转子运动、地基和轴承箱刚度、叶片振动、相邻机器等。
在更换现场传感器时，许多传感器正在更新为压电式传感器，这种传感器提供从加速度到速度的内部集成。压电式传感器是一种新型电子传感器，而不是老式机电式传感器。凯斯地震振动监测仪向后兼容现场安装的机电式传感器。
CSI 6500 机械健康监测仪是 PlantWeb® 和 AMS Suite 的组成部分。PlantWeb 提供与 Ovation® 和 DeltaV™ 过程控制系统相结合的综合机械健康操作。AMS Suite 为维护人员提供先进的预测和性能诊断工具，使其能够自信、准确地及早确定机器故障。
规格
双通道、3U 尺寸、1 插槽插拔式
模块，与传统的四通道 6U 卡相比，机柜空间需求减少了一半
符合 API 670 标准，可热插拔模块
可远程选择限值倍增和跳闸旁路
前后缓冲和比例输出、0/4-20 mA 输出、0 - 10 V 输出
与电动（机电）传感器 9266、9267 或 9268 配合使用
传感器输入
输入端数量：两个独立通道
输入类型：电动（机电）、差分
艾默生传感器输入：部件号：9266、9267 或 9268
隔离：与电源电隔离
输入电阻：>100 kΩ
输入电压范围：-5 - +15 VDC
输入频率范围
下截止频率 1 或 5 赫兹
上截止频率 50 - 2000 Hz 可调
测量范围
范围
可通过配置软件连续调节
Vrms（公制）= 5 - 100mm/s （±25 至 ±500 μm）
Vrms（英制）= 0.197 英寸/秒至 3.937 英寸/秒（±0.984 密耳至 ±19.685 密耳）
频率范围：10 - 1000 Hz（VDI 2056、DIN 4566、ISO 3945）
可选频率范围：5 - 50 赫兹、10 - 50 赫兹、50 - 1000 赫兹或 50 - 1600 赫兹
提升线圈电流：0 - 8 mA，以 40 μA 为单位配置
最大允许负载：2 mA 时为 3.4 kΩ
最小动态输入电压：峰值至峰值 311 mV
传感器电源
独立缓冲传感器电源
与所有系统电压和系统电源电压电隔离。
开路和短路保护
