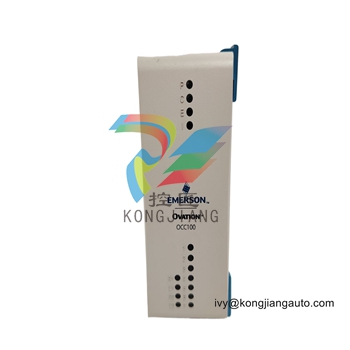

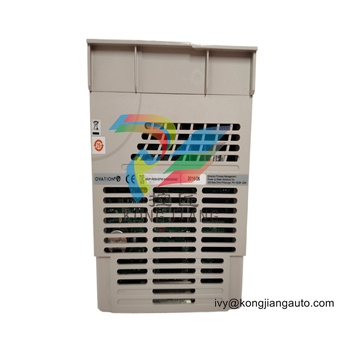

EMERSON 5X00481G04 Ovation™ 控制器型号 OCR1100
EMERSON 5X00481G04 Ovation™ 控制器型号 OCR1100
简介
Emerson 的 Ovation™ 分布式控制系统以提供性能卓越的精确控制而著称。这种精确性始于 Ovation 控制器的安全性，以及发电厂、水厂和污水处理厂等关键任务的运行。
Ovation 控制器系列中的 OCR1100 型号可执行简单或复杂的调制和顺序控制策略，执行数据采集功能，并与 Ovation 网络和各种 I/O 子系统相连接。它能够生成多达 32,000 个点。
特点
具有安全、可靠和关键任务控制能力，可在冗余控制器之间进行 "无缓冲 "自动故障切换。
快速处理器，提高生产率
通过定义 I/O 数据库实现一步式数据采集功能
占用空间小，功耗低，无风扇运行
本地和远程 Ovation 和 WDPF I/O 接口
通过 Ovation I/O 模块与数字总线集成接口
通过以太网协议为第三方 OEM 系统集成虚拟 I/O 功能。
非易失性存储应用软件、点数据库、配置信息和运行调整常数 集成事件序列功能，分辨率为 1 毫秒
符合 IEC 61131-3 标准
已通过 Achilles 1 级认证
过程应用
Ovation OCR1100 控制器专为满足各种工艺应用的苛刻要求而设计。控制器的功能包括
连续 (PID) 控制
布尔逻辑
高级控制
特殊逻辑和定时功能
数据采集
事件序列处理
冷结补偿
标准功能
控制执行
Ovation OCR1100 控制器配备英特尔® 处理器，能够以 10 毫秒至 30 秒的循环速度同时执行多达五个过程控制任务。每个控制任务由 I/O 过程点输入扫描、控制方案执行和输出扫描组成。其中两个控制任务使用 1 秒和 100 毫秒的预定义循环速度。其他三个控制任务的循环速度可由用户选择。分配给某个可用任务的单个控制单将控制执行循环时间与相应的控制功能相协调。Ovation 人机界面图形上的高级诊断功能可显示控制任务循环时间的配置、平均值、最差情况和标准偏差。
控制方案
OCR1100 的功能由控制表定义，控制表由大量专为电力、水和污水处理行业设计的标准和高级 Ovation 算法库创建。控制表为调试和调整控制方案时执行、记录和自动创建控制调整图奠定了基础。OCC100 控制器平均可执行 1,000 多张控制表。
事件序列
使用 Ovation I/O 和标准控制器软件可提供完整的事件序列处理能力。事件序列子系统的分辨率为一毫秒，可记录一组用户定义的数字输入指示状态变化的顺序，为高速电气系统提供了宝贵的故障排除和诊断工具。除了分辨率更高的时间标记外，事件序列点还可像其他 I/O 点一样用于控制方案，包括极限检查和报警。
报警处理
OCR1100 可根据每个过程点的数据库定义来处理限值和报警。无论扫描点是用于输入控制回路，还是用于与控制功能分开的数据采集，都会执行这些功能。每次扫描都会更新控制器中每个点的报警状态。状态可显示点值是否已
超出传感器范围
超出用户定义的限值
更改状态
已通过增量限制
