伍德沃德8200-1302 505D系列数字调速器

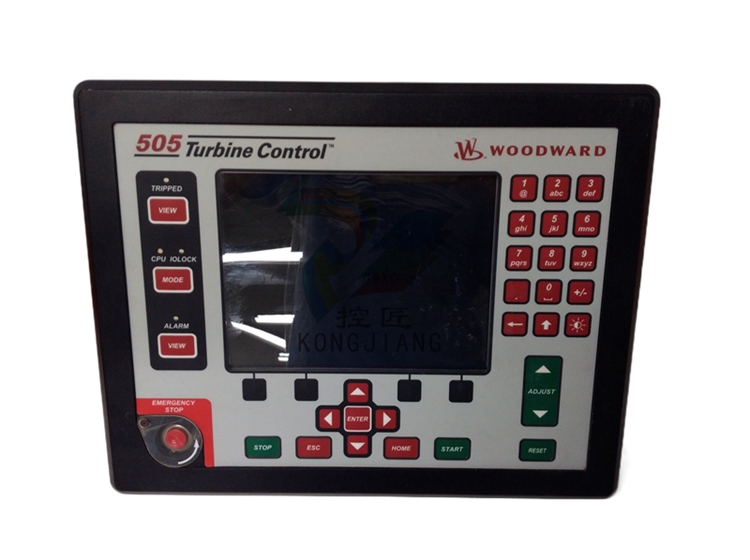

伍德沃德505D系列数字调速器透平机操控产品8200-1302是一个集成的图形前面板HMI，具有LVDC (18-32 Vdc)船用/ATEX合规性。 8200-1302技术规格 模拟输入4-20 mA通道(带环路电源) EMC免疫EN 61000-6-2 外壳类型IACS UR E10(商用船用) FeaturesATEX、IP-54和污染等级3 输入电压18-36 VDC阻隔 工作温度-22 - 158华氏度 屏幕尺度8.4英寸LCD 储存温度-22 - 158华氏度 产品说明 8200-1302是几个伍德沃德505数字调速器之一，可用于蒸汽透平机的操控。该操作员操控面板作为图形界面和键盘，答应对涡轮机进行调整和通信。这能够经过设备上的Modbus通信端口进行装备。 8200-1302具有多种功用: 热发动和冷发动的主动发动次序，带温度输入选项 三速带上的临界速度避免 十个外部报警输入 十个外部DI跳闸输入 带有相关RTC时间戳的跳闸和报警事件的跳闸指示 双速度和负载动态 超速跳闸的峰值速度指示 零速度检测 长途下垂 频率死区 该设备还提供三种正常操作形式，包含装备、操作和校准形式。 该设备包含两个冗余速度输入，可接受磁性拾音器设备、涡流探头或挨近探头。它具有模拟输入(8 ),可装备为27种功用中的任何一种。该设备还有别的20个触点输入。这些触点中的前四个触点默以为停机提升速度设定值、复位和较低速度设定值。其他的能够根据需要进行装备。此外，该设备具有两个4-20 mA操控输出和八个Form-C继电器触点输出。 8200-1302的前面板包含一个紧迫跳闸键、一个退格/删去键、一个shift键以及视图、形式、ESC和home键。它还具有导航十字键、软键指令和四个led来相关操控和硬件的状况。
