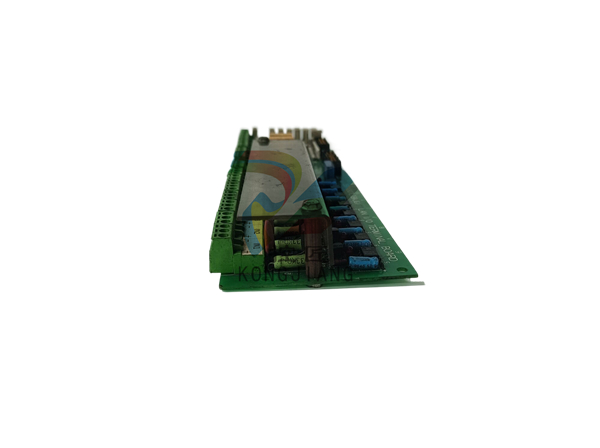

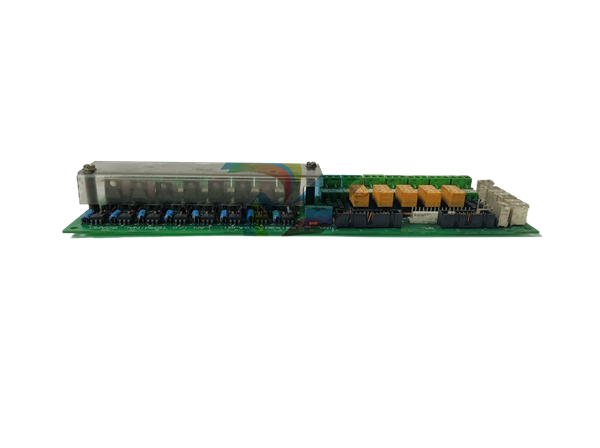

GE 531X307LTBAJG1 - LAN I/O 终端卡
GE 531X307LTBAJG1 - LAN I/O 终端卡
产品描述
531X307LTBAJG1 是通用电气开发的局域网输入/输出终端卡。G1 LTB 可接入 8 个 24 V 直流可配置控制输入插头。G2 LTB 上没有 8PL 连接器和输入连接器 CI1PL 至 CI8PL。只有连接器端子 IN1-IN8 上的直流输入信号与 G2 LTB 兼容。LTB 控制输出端由 7 个 C 型继电器触点连接器组成，每个连接器有低电压、低电流和 3 个端子。七个高电压、高电流继电器也可通过先导触点连接激活。当 LTB 和 RTBA 一起使用时，两块板上的继电器触点均可访问。
功能说明
·驱动器（或励磁机）柜内装有局域网终端板 (LTB)。LTB 将控制设备（如驱动器）与外部设备（如接触器、指示灯、按钮和联锁装置）连接起来。LTB 上没有可调硬件。
·G1 LTB 有八个 CI1PL CI8PL 24 V 直流可编程控制输入插头。这些输入与 8PL 总线相连，后者在 LTB、NTB/3TB 端子板和驱动控制板之间传输 I/O 信号。
·LTB 有八个输入端子，用于 24 240 V 交流或直流输入信号。为便于驱动控制板使用，输入信号被转换为 24 V 直流逻辑信号。需要注意的是，交流输入信号不能用于 G2 版 LTB。
·LTB 控制输出由七个低电压、低电流 C 型继电器触点连接器组成，编号为 OT1 至 OT7，每个连接器有三个端子。先导触点连接还用于激活七个高压、大电流继电器。
连接器类型
·插入式连接器（以字母 PL 表示）在控制设备内提供信号和电源输入/输出。
·以字母 TB 表示的接线板连接器可连接来自内部和外部设备的电缆。
531X307LTBAJG1 ON/OFF 规格
·6 V、0.5 mA 峰值 ac/dc 是开启阈值。
·6 V、0.5 mA 峰值交流/直流是关断阈值。
I/O 端子接线
·I/O 带状电缆不应与电源线一起布线。
·交流应用中连接线的电容耦合可能导致 I/O 输入漏电（IN1 至 IN8）。
