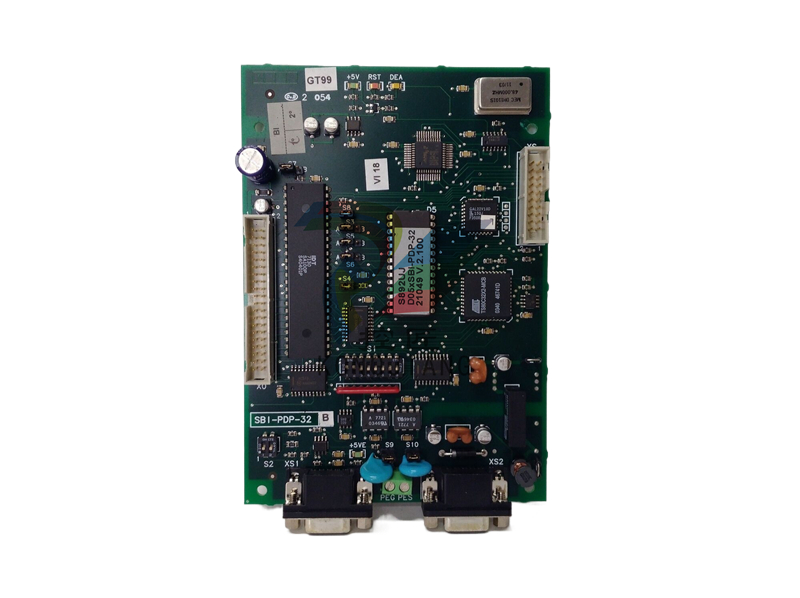

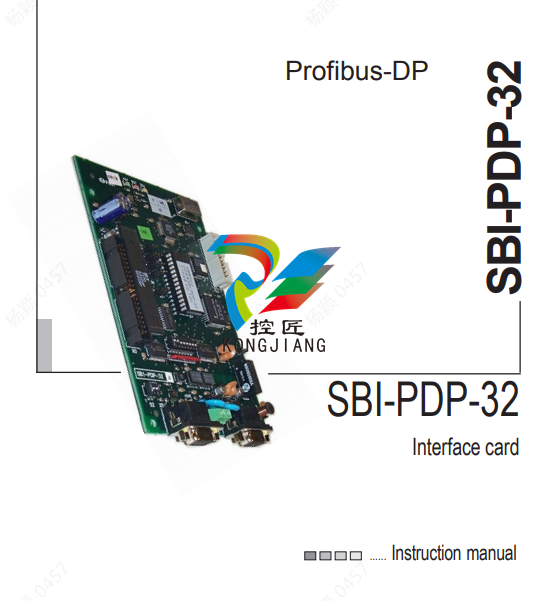

描述了用于连接变频器的可选SBI-PDP-32卡 和转换器到Profibus-DP网络。 属于TPD32系列的变频器可以通过 SBI PDP-32卡。
本手册面向负责的设计工程师和技术人员
用于Profibus-DP系统的维护、调试和操作。A
假定有Profibus-DP的基本知识，可在“草案”中找到
标准DIN 19245第3部分“手册。
使用固件版本为v9.200或更高版本的TPD32时，您可以选择
是使用6个PDC循环交换字还是4个(见9.2节)。随着
早期版本只能使用4个PDC字，以确保与兼容
现有装置。
1.1关于本手册
第2章机械卡安装、电气连接
和开关设置
第3章主从传输数据
第4章过程驱动参数的分配
数据通道
第5章Profibus-DP诊断处理
第6章错误代码
第7章虚拟驱动器参数的分配
数字输入输出
第8章键盘驱动菜单
第9章总线连接的识别号和代码
第10章词汇
第十一章缩写
第十二章参考文献
Profibus-DP是一种现场总线，设计用于与传感器相关的快速数据交换
/执行器；在主中央单元之间建立通信
(PLC或PC)和从属单元，即传感器、致动器、驱动器等。
数据交换是循环的；主单元读取从单元的输入数据
写入从机输出数据。总线周期时间比周期时间短
中央单元的；Profibus-DP接口卡的波特率为
根据Profibus-DP标准部分，9.6 kbit/s至12 Mbit/s。3.
支持标准Profibus-DP；公共汽车上有125名奴隶。
总周期时间取决于连接的从机数量；1.5-
Mbit/s波特率允许在6毫秒内轮询8个驱动器。
物理支持是标准的Profibus-DP；最大值。奴隶数量
连接到总线的是125。
单主Profibus-DP系统示例
