产品描述 P/N: DS3800NGTA1E1D 描述/规格 通用电气公司的 DS3800NGTA1E1D 是专为高级控制系统设计的印刷电路板。这款精密设计的电路板可确保工业应用中的可靠性能，提供高效的信号处理和集成，实现无缝操作。

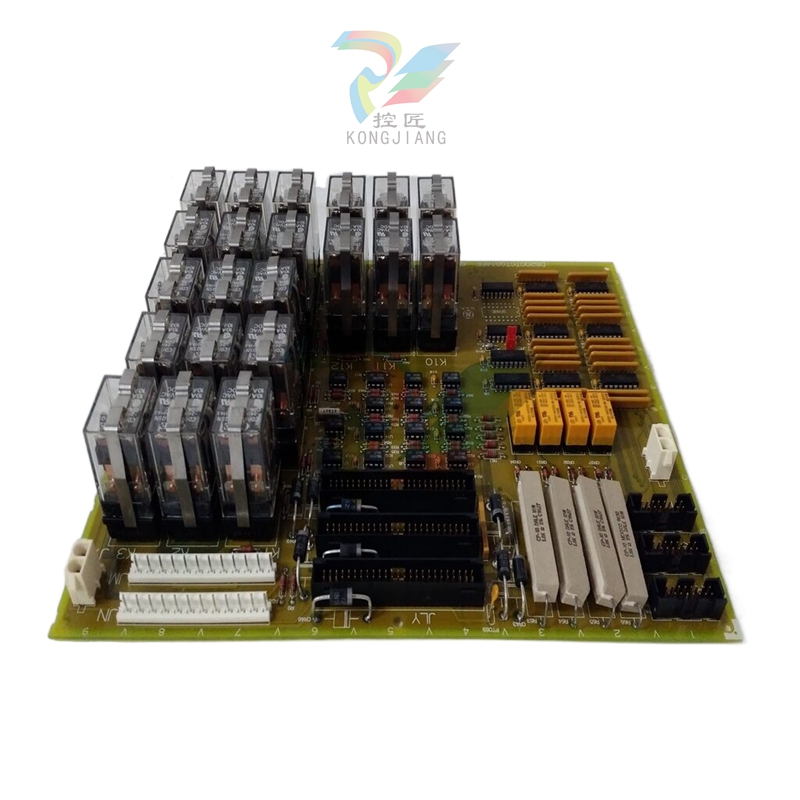

技术规格 品牌 通用电气 类别 PLC/机器控制 零件编号 DS3800NGTA1E1D 子类别 PC 板 PLC/附加板 类型 PC BOARD 关于 DS3800NGTA1E1D 的信息 DS3800NGTA1E1D 是通用电气制造的印刷电路板，适用于其 Mark IV (Speedtronic) 系列。Mark IV 是专为燃气轮机和蒸汽轮机控制而设计的，它依赖于集成芯片组，内置有意的冗余，以最大限度地减少故障。
Mark IV 可以自动执行某些流程，包括启动和关闭，从而实现对涡轮机系统更一致的管理。DS3800NGTA1E1D 的一个边缘增加了对齐标记。代码 “6DA03 ”和 “6BA04 ”已放置在相对的边缘上。钻孔安装电路板。电路板右侧象限插入了四个尼龙销钉。这四个尼龙插销用于支持可选的辅助电路板。这些插针附近是电路板上两个通信连接器中的一个。这是一个多针公头垂直连接器。另一个连接器是位于左侧边缘的母连接器。后一个连接器标有 218A4553-1Amp。DS3800NGTA1E1D 的右角各安装了一个提取夹。
这些夹子旨在帮助技术人员从狭小的位置安装和取出电路板。它们可以根据需要用作手柄，从而保护脆弱的电路。它们还可以撬动机箱边缘，将电路板推离原位。DS3800NGTA1E1D 有三个微调电位器和三个电阻网络阵列。网络阵列可用于分压。它有五个 TP 测试点和四个 LED 指示灯。电路板上有一个拨动开关。电路板由二十五个集成电路、各种电容器、电阻器（大部分为陶瓷覆盖金属膜）和二极管组成。制造商信息 通用电气（GE）是一家跨国企业集团，成立于 1892 年，总部设在美国。
它涉足多个行业，包括航空、医疗保健、可再生能源和电力。通用电气以其在技术、制造和基础设施解决方案方面的创新而闻名。IQElectro 不是授权分销商。QElectro LLC (IQElectro) 不是罗克韦尔自动化、西门子或任何其他制造商的授权分销商或任何附属机构。IQElectro 不是本产品的授权经销商。产品的版本、日期代码或设计可能比授权经销商提供的产品旧。由于 IQElectro 不是本产品的授权经销商，因此原制造商的保修和支持不适用。IQElectro 仅销售残次品，不销售软件或软件许可证，如需更多详细信息，请参阅我们的免责政策免责政策的完整版本。
特点
单插槽 CPU
在同一插槽中提供 1 Mbyte 的电池备份内存（梯形图应用程序最多可使用 512 Kbyte 支持浮点运算
多达 12K 离散输入和输出（任意混合 - 仅限单工模式）；2048 个投票离散输入，2048 个投票离散输出 多达 8K 模拟输入（仅限单工模式）和 8K 模拟输出（仅限单工模式）；1024 个投票模拟输入
每个布尔函数 0.4 微秒
64 MHz、80486DX2 微处理器
支持 IC660/IC661 输入/输出（仅在单工模式下支持 IC697 输入/输出）
由 MS-DOS 或 Windows 编程
软件产品编程
95 或 Windows NT
通过以太网 TCP/IP 或 SNP 端口进行编程。
可配置的数据和程序存储器
电池支持日历时钟
三档操作模式开关
密码控制访问
远程编程器按键开关内存保护
四个 LED 状态指示灯
软件配置（无 DIP 开关或跳线）
前门内的参考信息
系统内可升级固件
