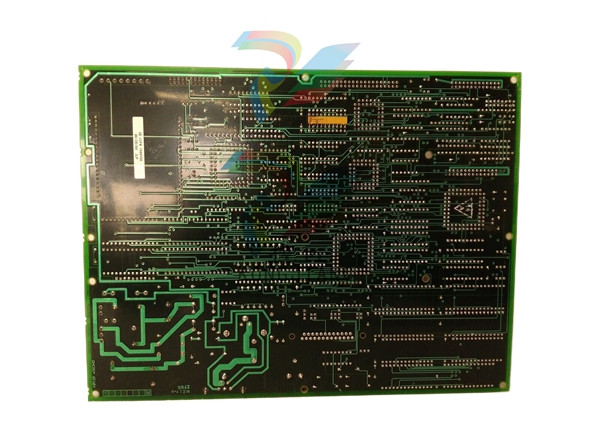

GE IC697BME731 总线扩展模块
GE IC697BME731 总线扩展模块
描述
IC66* 总线控制器（GBC/NBC）是一种单通道控制器。 它占用一个 IC66* PLC 插槽。 总线控制器通过 MS DOS 或 Windows 编程软件配置器功能进行配置。 总线控制器对 IC66* 输入/输出块进行异步扫描，每次扫描通过 IC697 PLC 机架的背板向 CPU 传输一次 I/O 数据。总线控制器还支持由 PLC CPU 通信服务请求启动的定向通信。 此外，还可将其配置为执行全局通信。
功能特点
每个通道有 30 个信号点
IC66* (IC660 或 IC661) I/O 诊断功能
支持冗余块、电缆和 CPU
全局通信
手持监控端口
IC66* 局域网通信
CPU 软配置
通过 IC697 PLC 报警器功能增强操作性
安装
请勿在未参阅相关 PLC 安装手册的情况下尝试安装。
确保机架电源关闭。
安装在机架上。
接通电源。
技术规格
通道和端口：
模块有 1 个通道，用于与同一总线上的设备连接。
此外，还有 1 个手持监视器 (HHM) 端口，用于使用 MS DOS 或 Windows 编程软件配置器功能将配置下载到模块。
默认配置：
模块交付时未定义总线地址。
配置软件将默认地址设置为 153.6 Kbaud 标准和总线地址 31。
地址修改：
可以通过向 CPU 下载有效配置来修改默认总线地址。
当配置为 153.6 Kbaud（标准）时，通信总线的最大允许距离为 2000 英尺；当配置为 153.6 KBaud（扩展）时，最大允许距离为 3500 英尺；当配置为 76.8 KBaud 时，最大允许距离为 4500 英尺；当配置为 38.4 KBaud 时，最大允许距离为 7500 英尺。
物理连接和总线电缆：
用于建立网络的物理通信电缆是贝尔登 9182 型电缆。
总线两端必须安装总线终端插头。
其他功能：
该总线控制器模块支持通过基于 Windows 的软件配置在 CPU 之间传输全局数据。
可添加 IC697 PLC 报警系统，用于在处理器数据表上报告带有时间戳的故障。
安装和配置
安装：
安装前，确保机架电源关闭。
将模块牢牢固定在 PLC 机架上。
接通电源后，模块应启动，顶部 LED 指示灯闪烁约 5 秒钟。诊断成功后，顶部 LED 灯保持亮起。
配置：
使用 MS DOS 或 Windows 编程软件的配置器功能将配置下载到模块。
可以通过修改配置更改总线地址和波特率等参数。
