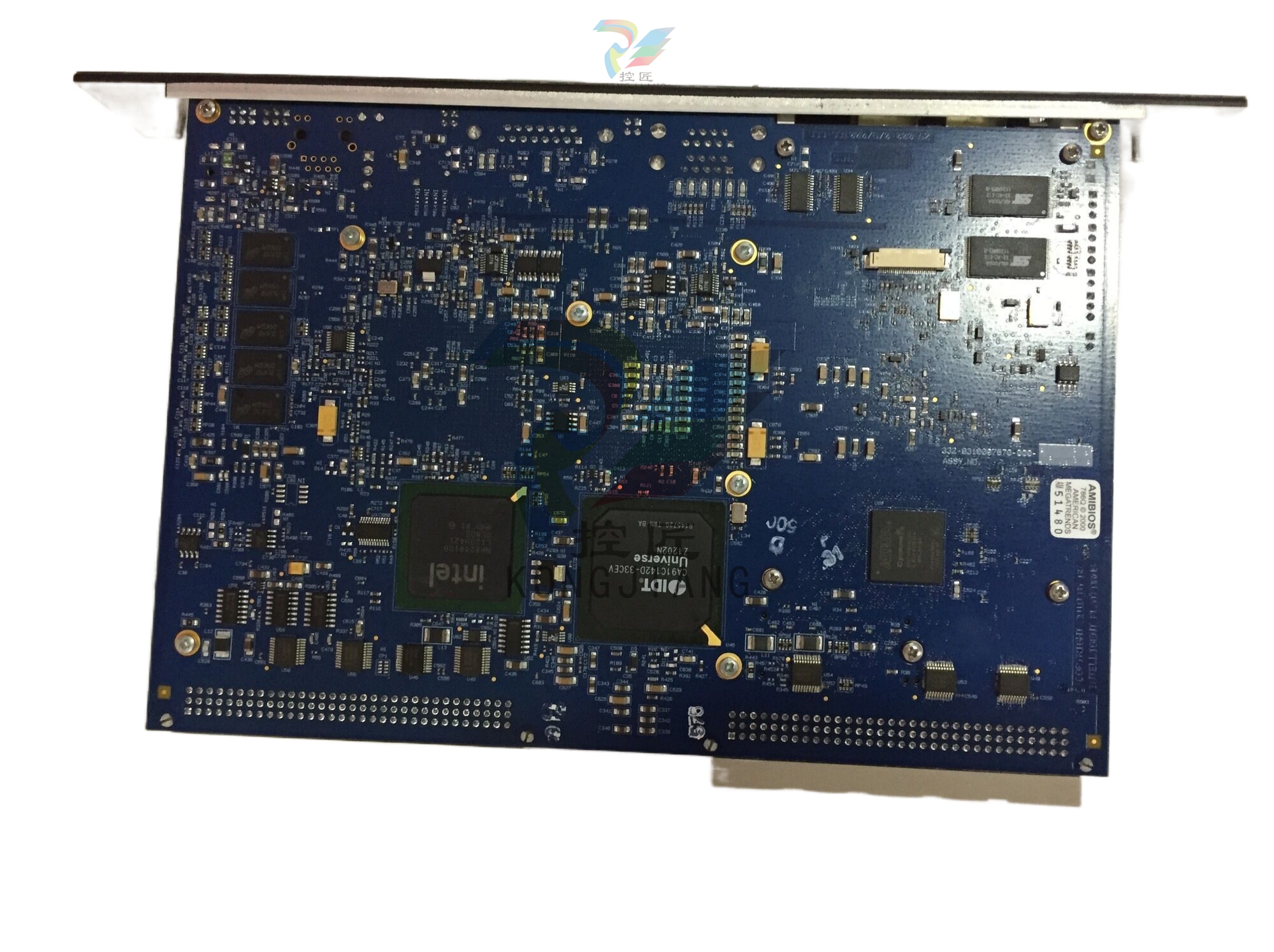

GE IC697CPM925 中央处理器模块
GE IC697CPM925 中央处理器模块
产品概述
GE IC697CPM925 作为 PLC 系统的核心部件，负责执行下载到 CPU 内存中的用户程序，并控制整个系统的运行。它采用先进的微处理器技术和大容量内存，确保系统高效稳定运行。
产品特点
高性能微处理器：
IC697CPM925 采用嵌入式 80486DX2 微处理器，时钟频率为 64 MHz，每个布尔函数的执行时间为 0.4 微秒。
这种高性能微处理器可确保快速、准确地执行指令，并提高系统的响应速度和稳定性。
大容量内存：
中央处理器模块配有 1 MB 的随机存取存储器（RAM），用于存储用户程序和运行时数据。
当背板断电时，该电池可将程序和数据保留在 RAM 中，确保数据完整性和系统连续性。
通信接口：
IC697CPM925 带有一个支持 SNP 协议的 RS422/RS485 通信端口。
该通信接口可使 CPU 模块与其他设备或系统交换数据和通信，从而实现系统集成和互操作性。
状态指示灯：
CPU 模块配有三个 LED 状态指示灯，用于显示 CPU 的正常、运行和启用状态。
这些指示灯提供直观的视觉反馈，使用户能够轻松监控系统的运行状态。
内存保护功能：
CPU 具有内存保护功能，可防止对控制器进行不必要的访问和修改。
该功能可确保用户程序和数据的安全，防止恶意攻击或误操作造成系统损坏。
应用场景
GE IC697CPM925 CPU 模块广泛应用于各种工业自动化和控制系统中，包括但不限于：
制造业：用于控制生产线上的各种设备和机器，实现自动化生产。
能源工业： 用于监控电力、石油、天然气等能源的生产和传输过程。
交通运输：用于控制交通信号、铁路和航空等运输系统的运行。
建筑行业：用于智能建筑的自动化控制系统，如照明、空调和安防。
技术规格
处理器 嵌入式 80486DX2 微处理器，时钟频率为 64 MHz。
内存：1 MB RAM（带备用电池）。
通信接口： 单 RS422/RS485 通信端口，支持 SNP 协议。
状态指示灯 三个 LED 指示灯（正常、运行、启用）。
额定电流 3.3 安培
功能和特性
处理能力和性能
模块配备功能强大的处理器，能够处理复杂的控制算法和大量数据处理。它可以同时执行多项任务，从而有效管理输入输出（I/O）操作、通信任务和内部程序逻辑执行。例如，它可以快速处理从众多传感器接收到的信号，并为生产过程中的执行器生成相应的控制命令。
程序执行和内存管理
IC697CPM925 负责运行控制程序。它支持梯形逻辑、结构化文本或功能块图等多种编程语言，使工程师能够开发定制的控制策略。模块的内部存储器用于存储这些程序。内存分为程序代码、数据存储和配置设置等不同部分。它还管理内存的分配和检索过程，以确保程序的顺利执行和数据处理。
I/O 处理和扫描
CPU 模块与 I/O 模块连接，以接收和发送数据。它控制 I/O 扫描过程，包括定期轮询输入通道，以检测传感器和其他输入设备的状态变化。然后，根据这些输入确定要发送给执行器的适当输出状态。例如，在传送带控制系统中，它可以扫描来自接近传感器的输入信号，检测物体的存在，然后通过输出通道控制传送带的电机速度和方向。
通信功能
IC697CPM925 具有一系列通信接口。它可以与其他 PLC、人机界面 (HMI) 以及监控和数据采集 (SCADA) 系统进行通信。支持的通信协议包括以太网/IP、Genius 总线或其他行业标准协议。这样就可以无缝集成到更大规模的工业自动化网络中，并在系统的不同组件之间共享过程数据和控制命令。
