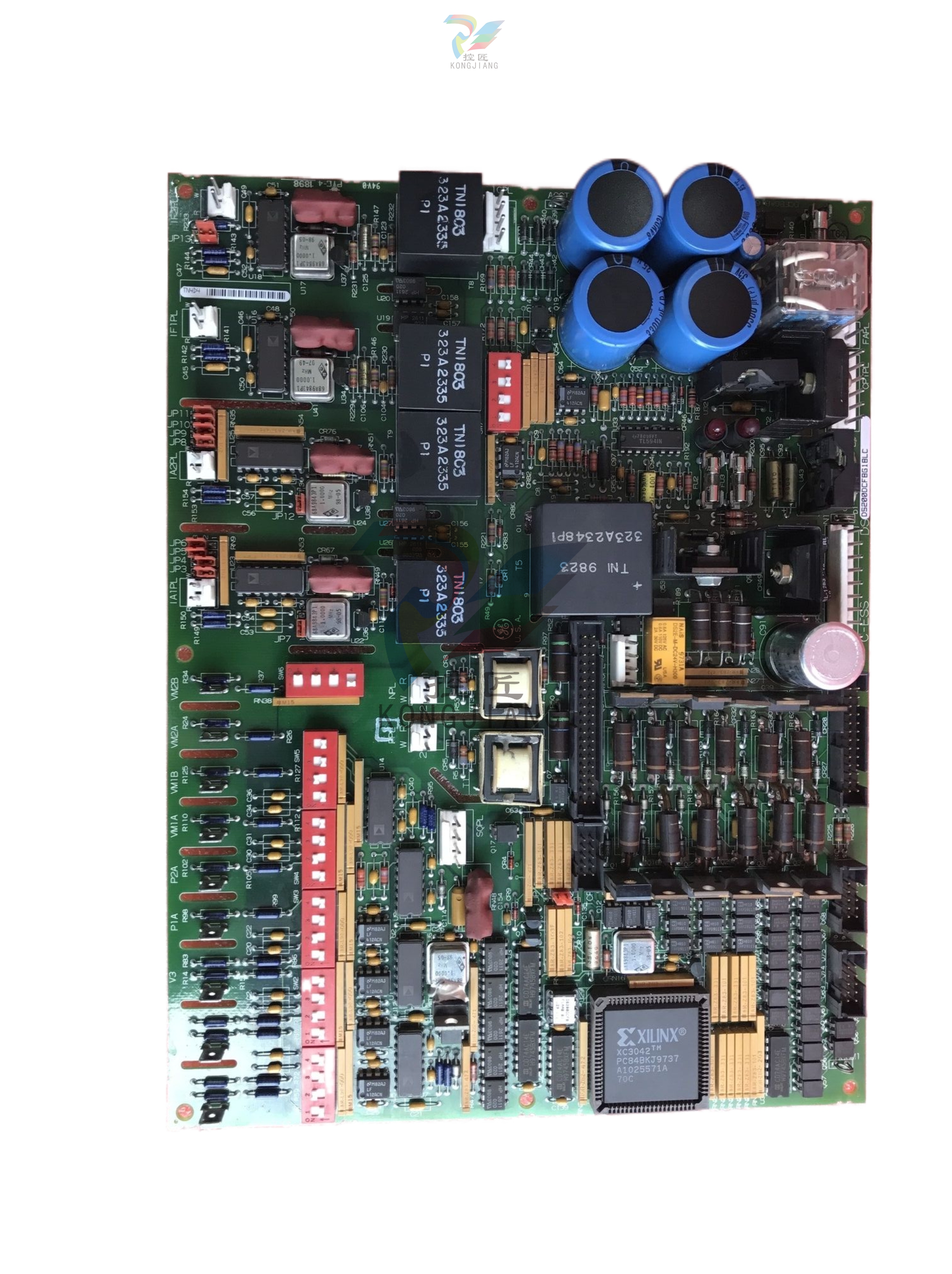

GE DS200CPCAG1ABB 接触器引导卡
GE DS200CPCAG1ABB 接触器引导卡
产品概述
DS200CPCAG1ABB 接触器导向卡是 GE 通用电气为接触器控制设计的专用导向卡。它配有多个连接器和端子板，用于连接信号线和电源，以实现精确的接触器控制。
主要特点
连接器和端子板：
配备一个 12 针连接器和两个 2 针连接器，提供丰富的连接选项。
四个端子板可连接多达十二条信号线，以满足复杂的控制要求。
继电器：
安装有一个 24VDC 15A 插座电源继电器，用于控制接触器的开关。
继电器内部有活动部件，安装时需小心谨慎，避免撞击金属结构或变速器内的其他部件。
安装和连接：
安装时，需要确保主板能够清楚地看到机柜内部，然后慢慢插入主板，对准机架上的螺钉并固定。
连接电线时，需要打开接线板上的螺丝，将电线插入相应的接线柱，然后用另一只手拧紧接线柱螺丝。
至于连接器部分，则需要将电缆插入相应的连接器，并轻轻压入，以确保完全就位。
技术规格
电容器：位于电路板中央，呈暗红色。它在 250 伏电压下有 10 安培，在 30 伏电压下也有 10 安培。
尺寸：4 x 3.5 英寸。
应用场景
DS200CPCAG1ABB 接触器导向卡广泛应用于工业自动化、电力控制等领域，尤其是需要精确控制接触器开关状态时。
注意事项
安装和维护：
请按照 GE 提供的安装指南和维护手册进行操作。
定期检查连接器和接线板的连接状态，确保连接牢固可靠。
安全注意事项：
操作前，确保电源已断开，并已采取适当的安全措施。
避免在潮湿、高温或腐蚀性环境中使用，以免影响设备性能。
通信服务应用：
- 通信看门狗： 监控和报告通信健康状况
- 变电站维护： 在变电站维护期间抑制 SCADA 点报告
- 虚拟终端 引导远程访问连接的设备
- 线路开关： 监控主通信通道和辅助通信通道，并在第三个通道上进行转发
- 局域网服务： TFTP、SPT 服务器/客户端、时间服务器/客户端
- COM 统计： 记录详细的通信通过/失败统计数据
- IRIG B 信号源： 使用 IRIG-B 对连接的设备进行时间同步
- SNTP 客户端： 通过以太网 LAN 进行时间同步
数据缩减和汇总应用：
- 模拟参考 监控模拟输入硬件的参考值好坏
- 数据变化检测： 每当配置组中的任何数据发生变化时，切换一个状态点
- 报警优先级： 警报过滤器，用于管理 GE 的 DART 杆顶/板式安装配电 RTU 报告的 3 级警报
- 模拟平均： 定期平均模拟量
- 一般报警： 将警报组合在一起以创建汇总警报
- 每小时顶部 (TOH) 模拟平均： 以相对于小时顶的固定时间间隔平均模拟量
- 冗余 I/O： 当主信号源脱机时，从备用信号源提供数据
