产品概述

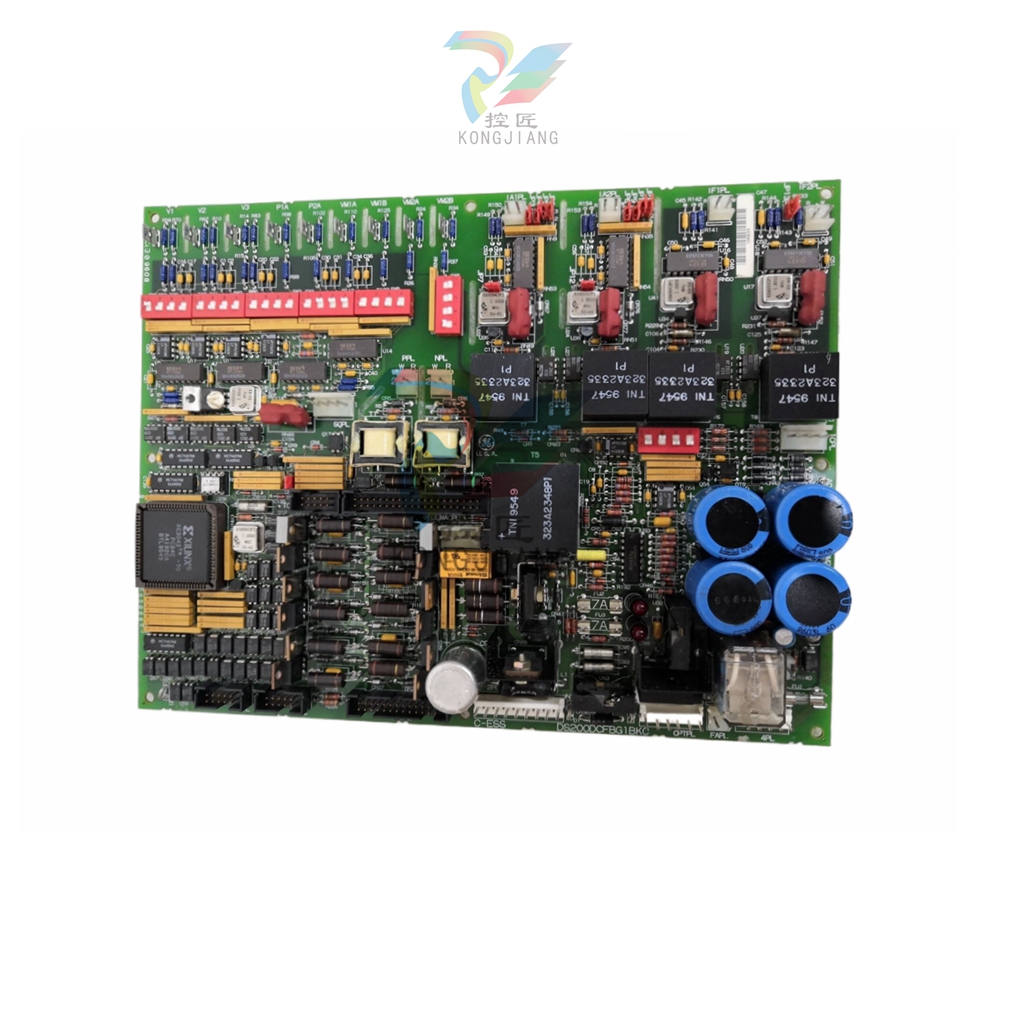

DS200IIBDG1A 栅极驱动器板是用于燃气轮机控制管理系统的 Mark V 系列的一部分，包含六个光隔离 IGBT 栅极驱动器电路，每个输出相的上 IGBT 和下 IGBT 各一个。此外，电路板还包括每个输出相的电流、电压和故障反馈电路。
主要特点
光隔离设计：
六个光隔离 IGBT 栅极驱动电路可确保稳定的信号传输和抗干扰能力。
反馈电路：
为每个输出相提供电流、电压和故障反馈电路，便于监控和诊断。
内部电源：
板载内部电源为 IGBT 栅极电路和并联反馈电压控制振荡器 VCO 提供所需的电压，包括每个输出相的隔离变压器。
两个独立的栅极驱动电路：
每个输出相有两个独立隔离的 IGBT 栅极驱动电路，提高了系统可靠性和冗余性。
多个连接器和跳线：
配备多个连接器，用于连接电缆和设备；还包括跳线，用于配置电路板，以特定方式处理驱动器的数据。
LED 指示灯：
九个 LED 指示灯用于显示电路板的处理状态；当电路板接通电源并打开驱动器时，LED 指示灯显示电路板正在运行。
应用领域
DS200IIBDG1A 栅极驱动器板广泛应用于工业自动化、电力系统和燃气轮机控制等领域。作为 IGBT 栅极驱动器的关键部件，它能确保系统的稳定运行和高效性能。
注意事项和维护
电缆连接：
安装或更换时，确保电缆连接到正确的连接器上。可制作标签贴在电缆上，标明新电路板上设备的连接位置。
带状电缆连接：
电路板上有一个 32 针带状电缆连接器。在更换过程中应小心断开和重新连接带状电缆，以避免剪断细线。
跳线设置：
注意跳线设置，它们会影响电路板的性能。在更改跳线设置之前，请仔细阅读电路板的说明文档。
查看 LED 指示灯：
查看 LED 指示灯时，应避免接触硬盘中的任何组件，并避免将任何金属、灰尘或其他碎片掉入硬盘中。
安全注意事项：
在通电测试期间，请使用绝缘电流探头和隔离电压检测；不要在电路板周围探查。仅使用额定大容量仪器，避免示波器浮动。
定期检查：
定期检查和维护 DS200IIBDG1A 栅极驱动器板，以确保正常运行并延长使用寿命。
故障排除：
出现故障时，应及时查明原因并采取适当措施进行处理。如果无法自行解决，可联系制造商或专业维修人员进行处理。
总之，GE DS200IIBDG1A IGBT 栅极驱动器板是一款高性能、高可靠性的 IGBT 栅极驱动器板，适用于各种工业自动化和电力系统应用。它具有光隔离设计、反馈电路、内部电源、多个连接器和跳线以及 LED 指示灯，可确保系统稳定运行和高效性能。
