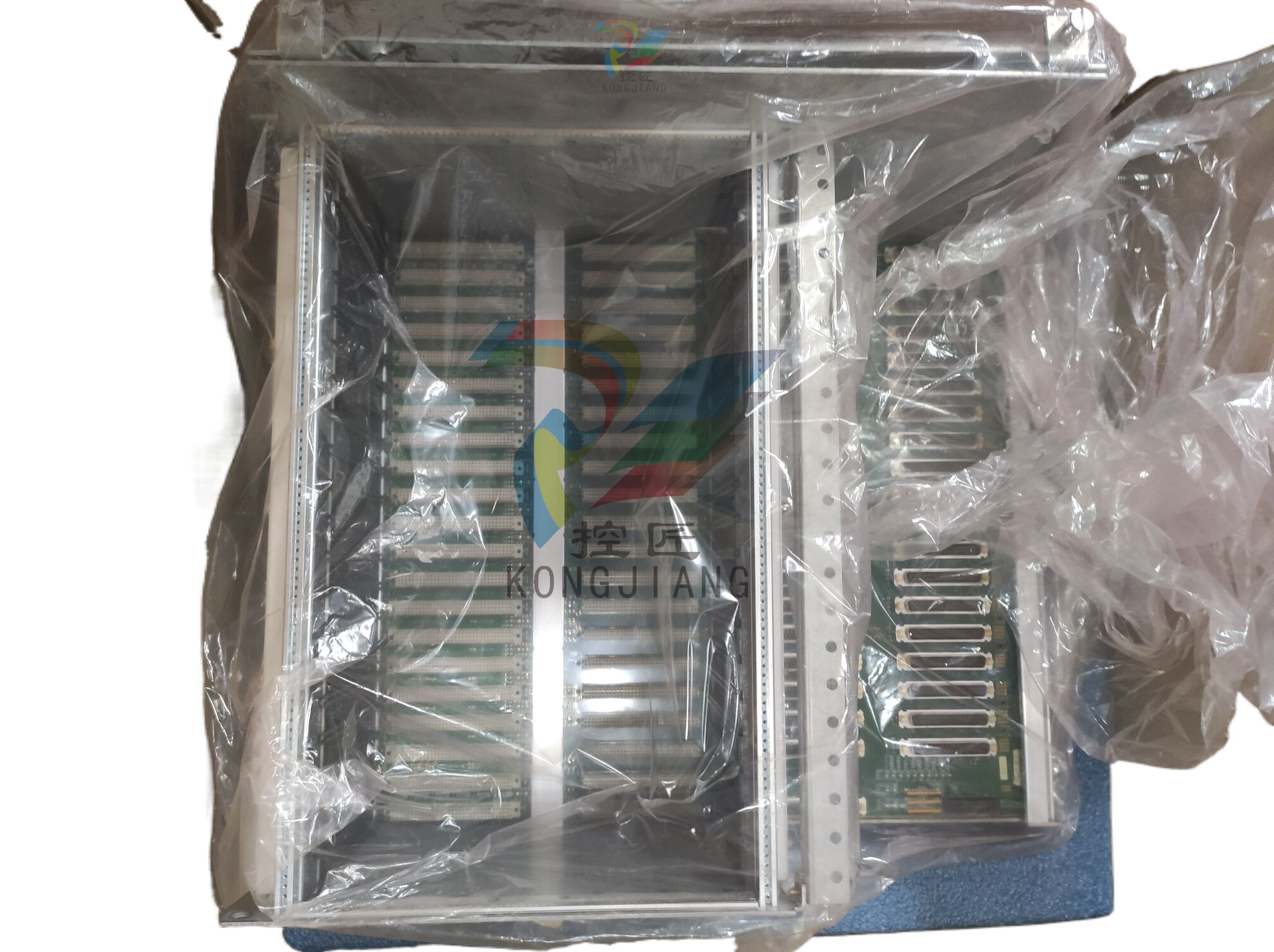

GE IS200BPVCG1BR1 背板 ASM 接口
GE IS200BPVCG1BR1 背板 ASM 接口
产品概述
GE IS200BPVCG1BR1 背板是 Mark VI 系统的关键组件，属于 GE 的 Speedtronic 系列燃气轮机和蒸汽轮机管理系统。
技术特点
设计结构：
背板经过特殊设计，分为两部分，前半部分位于机架系统外部，便于连接和访问，后半部分封闭在机架内，以提供保护和支持。
连接器配置：
背板配有 21 个连接器，可接受各种不同类型的卡。
此外，还包括 39 个公头垂直针带状连接器，专门用于从插入背板的卡中进行数据输入/输出。
信息传输支持：
除连接器外，还有 41 个 I/O 端口，支持从插入背板的卡到系统的信息传输。
背板还支持 14 个插入式连接器和 6 个网络阵列，以提供额外的通信和连接。
兼容性：
IS200BPVCG1BR1 背板与 Mark VI 系统完全兼容，可确保系统的稳定性和可靠性。
应用领域
GE IS200BPVCG1BR1 背板主要用于燃气轮机、蒸汽轮机和其他重型涡轮机的控制系统。它是这些系统中不可或缺的部分，用于实现设备的保护、控制和监控功能。
操作和维护
安装：
应按照产品手册中的说明正确安装背板，确保所有连接牢固可靠。
安装过程中应特别注意避免损坏背板及其上的连接器。
配置和调试：
完成安装后，需要进行系统配置和调试工作，以确保背板和整个 Mark VI 系统的正常运行。
维护和保养：
定期检查背板的连接和工作环境，确保其处于良好的工作状态。
如发现背板故障或异常，应及时更换或维修，以免对系统造成更大的影响。
注意事项
安全：
在操作和维护过程中，应严格遵守相关的电气安全规范，以确保人员和设备的安全。
备份和恢复：
建议定期备份 Mark VI 系统的数据和配置信息，以便在发生故障时能迅速恢复系统。
产品参数和规格
处理器 32 位 RISC 处理器
时钟频率：100 MHz
内存：128MB
闪存：256MB
通信接口 RS-232/485、以太网等
输入/输出接口：模拟输入/输出、数字输入/输出
工作温度：-25°C 至 +60°C
存储温度：-40°C 至 +85°C
相对湿度：5% 至 95%（无冷凝）
防护等级：IP65 防护等级：IP65
产品规格 300 毫米 x 200 毫米 x 100 毫米
安装和维护
环境条件：
确保模块安装在推荐的温度和湿度范围内，避免直接接触水、油、灰尘或电磁干扰。
电源要求：
使用稳定的电源，避免电压波动损坏模块。
信号线连接：
正确连接信号线，确保信号传输的准确性和稳定性。
软件配置：
根据系统要求正确配置模块的软件参数，确保与控制系统其他部分的兼容性。
维护和检查：
定期对模块进行维护和检查，包括清洁和检查连接器的接触状态。
注意事项
操作员培训：
操作员应接受适当的操作和维护培训，以避免错误操作导致故障或安全事故。
技术文档和安全指南：
安装和使用前应详细阅读并理解制造商提供的技术文档和安全指南。
遵守安全程序：
遵守所有相关安全规程，确保人身安全，尤其是在操作高压或高速旋转设备时。
