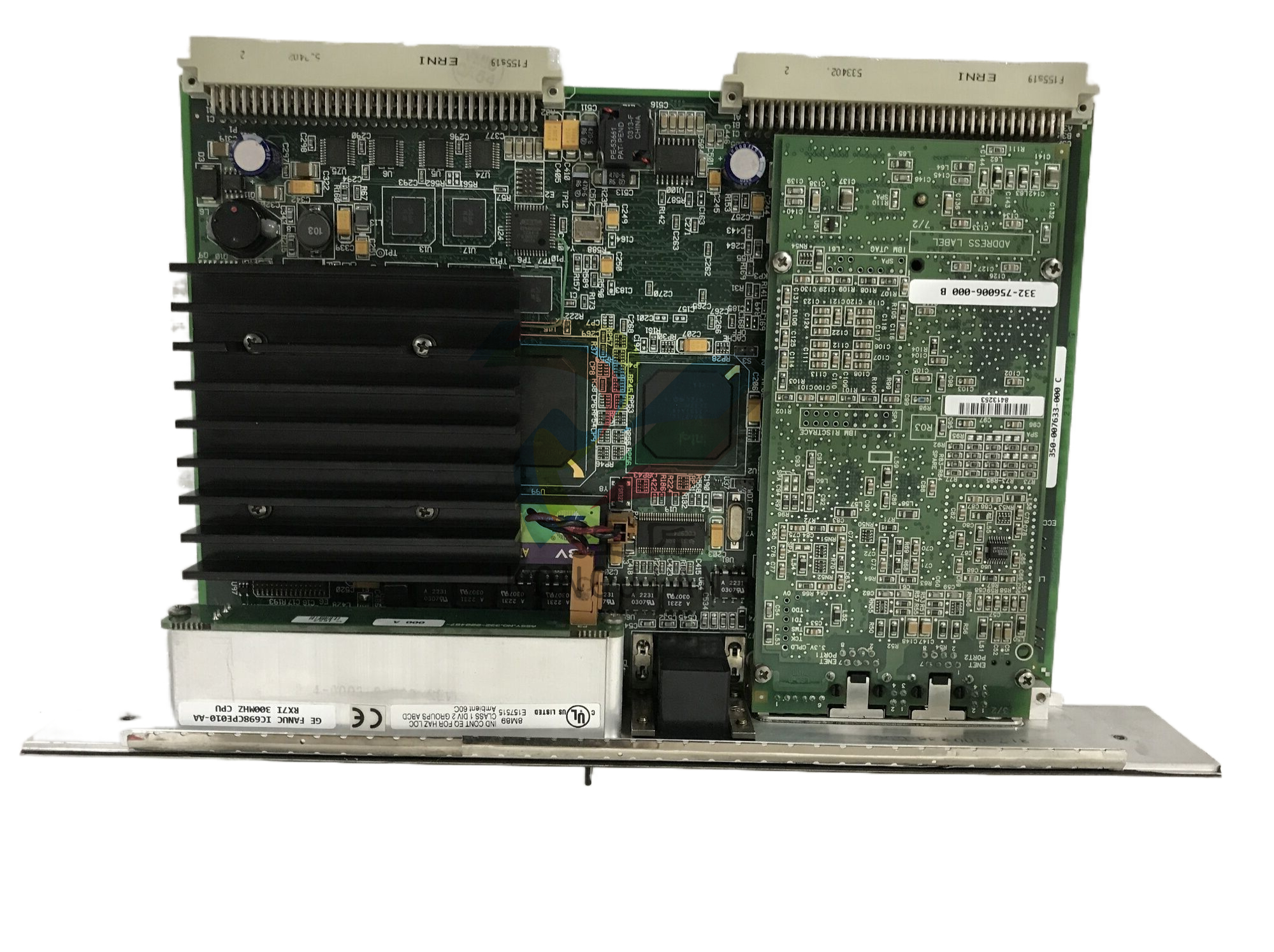

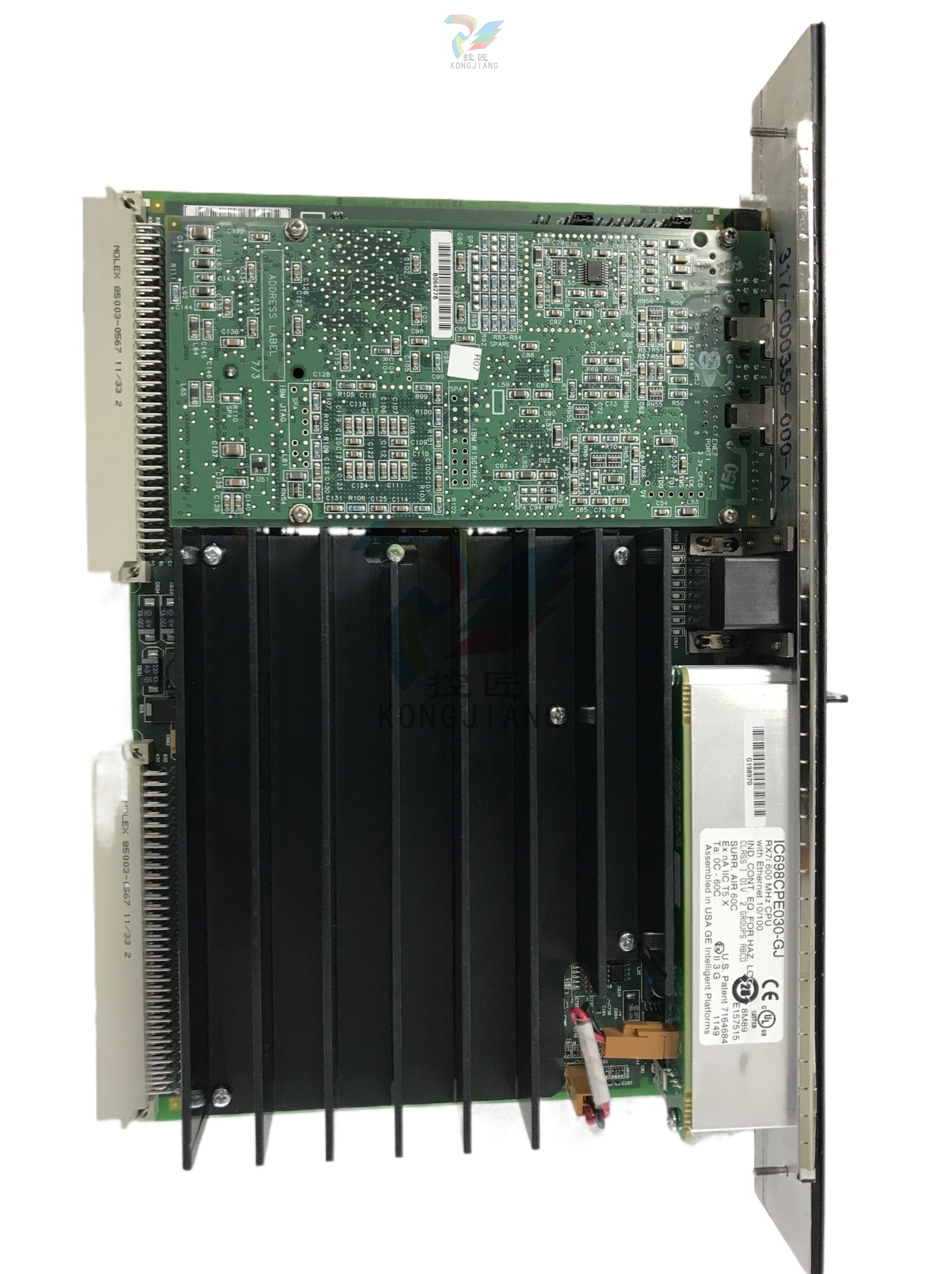

GE IC698CPE030-GK 中央处理器
GE IC698CPE030-GK 中央处理器
描述
GE IC698CPE030-GK 是一款功能强大、性能卓越的中央处理器模块，适用于各种复杂的工业自动化应用。通过合理的安装、配置和维护，可确保系统的稳定性和可靠性，提高生产率和产品质量。
主要特点
高性能处理器： IC698CPE030-GK 配备高性能处理器（通常为 600MHz Pentium-M），具有强大的计算能力，适合执行复杂的控制算法和逻辑。
大容量存储器： 处理器具有大容量用户存储器和非易失性闪存，用于存储程序和数据，确保系统运行的稳定性和可靠性。
先进的通信功能： 它支持以太网和串行端口等多种通信接口，支持与各种设备通信，实现快速数据传输和共享。
模块化设计： PACSystems RX7i 系列采用模块化设计。IC698CPE030-GK 作为该系列的高性能型号，可轻松集成到系统中，满足不同的应用需求。
技术规格
处理器类型： 600MHz 奔腾-M 微处理器。
内存：64MB 用户内存和 64MB 用户闪存。
通信接口： 两个以太网通信端口（支持自动检测网络传输速度，可配置为半双工和全双工操作模式）、一个 RS232 端口、一个 RS485 端口和一个站管理器端口。
输入/输出容量： 高达 32K 位的离散 I/O 和 32K 字的模拟 I/O。
数据块数量 最多可下载 512 个块到 CPU，每个块最多可有 128KB 内存。
布尔执行速度：每 1000 个布尔触点/线圈 0.069 毫秒。
应用领域
GE IC698CPE030-GK 高性能 CPU 模块广泛应用于各种工业自动化领域，包括但不限于
汽车制造业： 用于自动化生产线上的各种控制任务，以提高生产效率和产品质量。
电子制造：用于半导体、集成电路等制造过程中的精密控制和数据采集。
食品和饮料：用于生产线的自动化控制，以确保产品质量和安全。
制药： 实现制药过程的精确控制，确保药品生产符合规定标准。
石油化工： 实现化工生产过程的自动化控制和安全监控，确保生产过程的稳定性和安全性。
运行与维护
安装和配置： IC698CPE030-GK 安装在 RX7i I/O 机架上，通过 VME64 基础架构与其他模块通信。可使用 ProFi cy Machine Edition PLC-Logic Developer 等软件进行配置和编程。
监控和诊断： 处理器可通过内置的网络服务器和文件传输协议 (FTP) 功能进行远程监控和配置。处理器还支持各种诊断工具，便于故障排除和维护。
安装和维护
环境条件：
确保模块安装在推荐的温度和湿度范围内，避免直接接触水、油、灰尘或电磁干扰。
电源要求：
使用稳定的电源，避免电压波动损坏模块。
信号线连接：
正确连接信号线，确保信号传输的准确性和稳定性。
软件配置：
根据系统要求正确配置模块的软件参数，确保与控制系统其他部分的兼容性。
维护和检查：
定期对模块进行维护和检查，包括清洁和检查连接器的接触状态。
注意事项
操作员培训：
操作员应接受适当的操作和维护培训，以避免错误操作导致故障或安全事故。
技术文档和安全指南：
安装和使用前应详细阅读并理解制造商提供的技术文档和安全指南。
遵守安全程序：
遵守所有相关安全规程，确保人身安全，尤其是在操作高压或高速旋转设备时。
