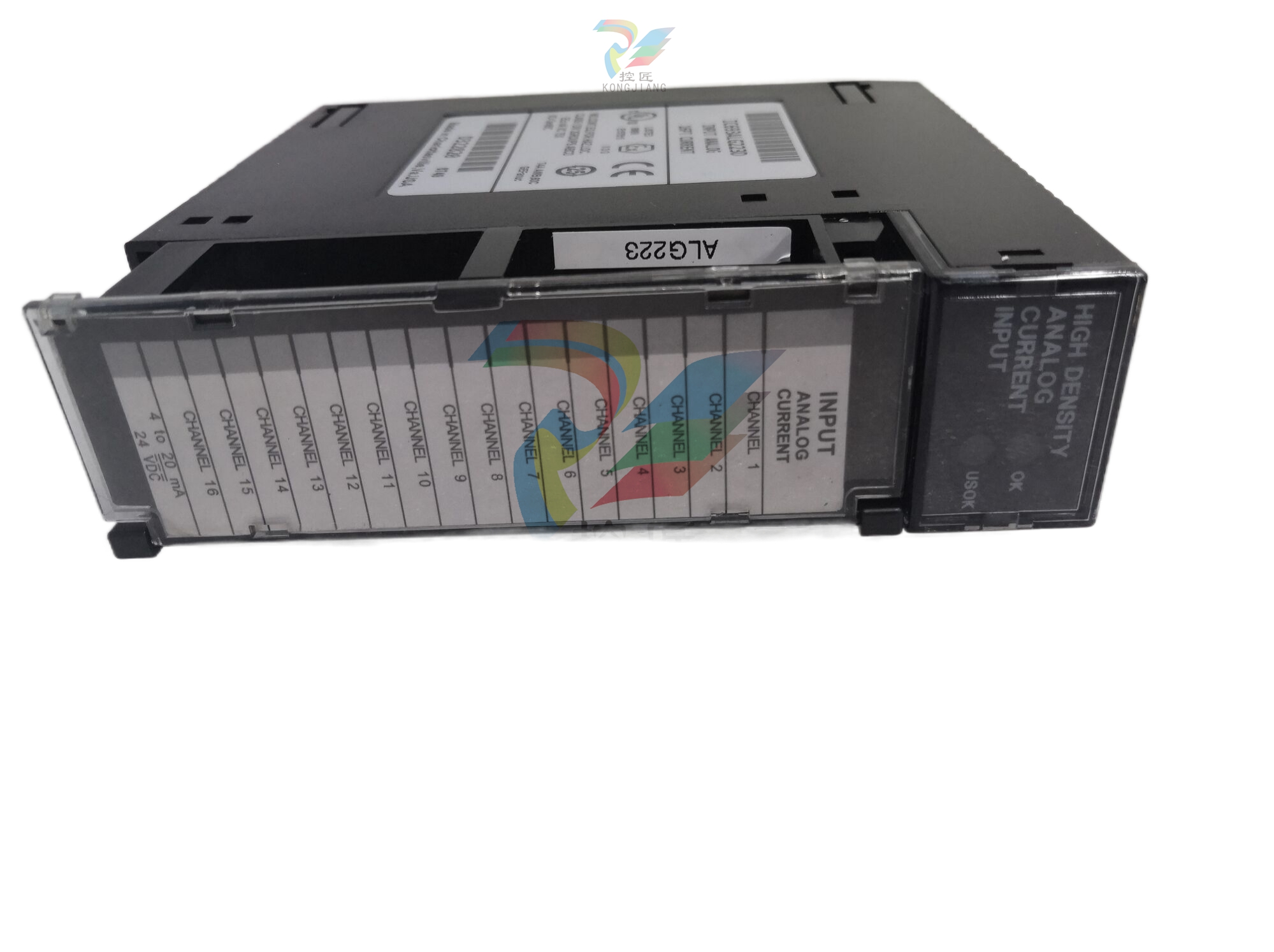

GE IC693ALG223D 模拟输入模块
GE IC693ALG223D 模拟输入模块
产品概述
GE IC693ALG223D 模拟输入模块专为工业自动化控制系统设计，用于接收来自传感器的模拟信号，并将其转换为数字信号，供 PLC（可编程逻辑控制器）或其他控制器处理。该模块具有高精度、高可靠性和易于集成的特点，适用于各种工业自动化应用。
技术规格
通道数
提供 16 个独立的单端通道，用于接收模拟信号。
信号范围
每个通道可配置为以下三个范围中的任意一个： 4 至 20 mA、0 至 20 mA 或增强型 4 至 20 mA。
报警功能：
每个量程都有高低报警功能。
在增强型范围中，可以设置低报警限值，以便通过亮线故障检测来检测 4 至 20 mA 应用中的输入电流。
用户还可以设置高警报报警。
状态报告：
模块可报告状态信息，如 CPU 的电源状态。
电源需求：
从控制器背板上的 5 VCD 总线汲取 120 mA 电流。
需要一个来自用户提供的 +24 VDC 电源的 65 mA+ 电流回路。
更新速率：
标准更新速率为 6 毫秒。
隔离：
提供 250 VAC 连续隔离或 1500 VAC 1 分钟隔离。
扫描方法：
扫描活动通道时按顺序扫描。
校准：
可在转换器的整个范围内调整模拟值，出厂校准可调整每个位的模拟值。
应用功能
兼容性：
可用于 RX3i 或 90-30 系列系统中提供串行连接器的任何 I/O 插槽。
固件升级：
RX3i 机架支持与该模块相关的固件升级，但不支持 90-30 机架。
故障排除：
配有 LED 状态指示灯，可以打开或关闭，以帮助用户排除故障和进行操作。
应用领域
GE IC693ALG223D 模拟输入模块广泛应用于各种工业自动化领域，包括但不限于制造业、能源、水处理、食品和饮料行业。在这些行业中，该模块可用于接收来自温度、压力、流量等传感器的模拟信号，并将其转换为数字信号，供控制系统进一步处理和分析。
注意事项
安装：
请按照通用电气提供的安装指南和说明进行安装，以确保模块连接和配置正确。
维护：
定期检查和维护模块，确保其处于良好的工作状态。
如发现模块故障或异常，请及时联系 GE 售后服务人员进行处理。
环境：
请确保模块处于合适的工作环境中，避免过高或过低的温度和湿度对模块造成不利影响。
