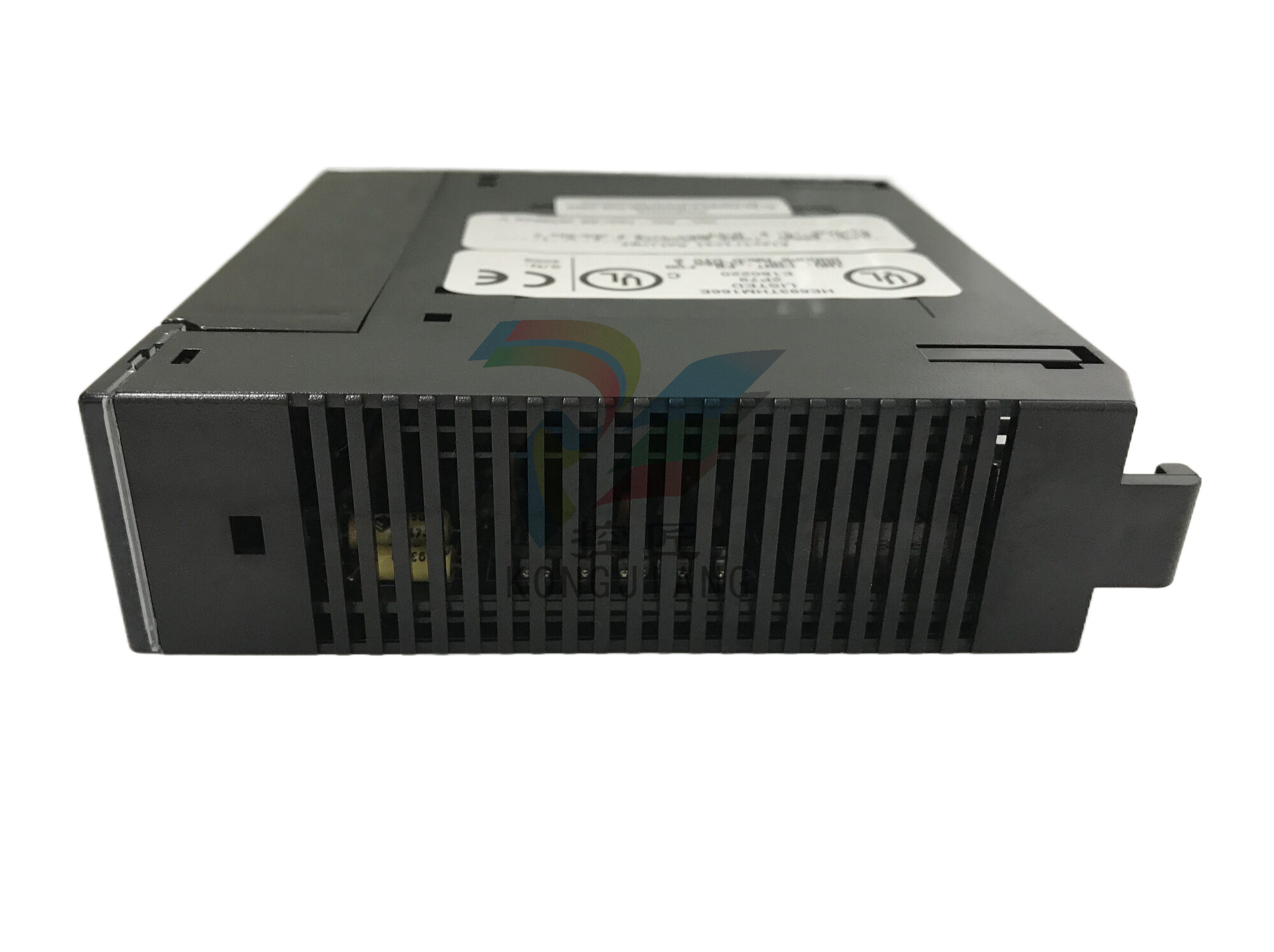

GE IC200ALG260 模拟输入模块
GE IC200ALG260 模拟输入模块
产品概述
IC200ALG260 模块是一款 8 通道、12 位电压/电流模拟输入模块，具有 8 个独立的模拟输入通道，最多可接收来自 8 个独立模拟设备的输入信号。该模块专为工业自动化系统设计，能够处理电压和电流信号，并将这些信号转换为数字数据，供 PLC（可编程逻辑控制器）或其他控制系统进一步处理和分析。
技术特点
多通道输入： IC200ALG260 模块具有八个单端模拟输入通道，可配置为电压或电流输入模式。电压输入范围包括 -10VDC 至 +10VDC（双极）和 0VDC 至 10VDC（单极），电流输入范围为 4mA 至 20mA。
高分辨率： 模块提供 12 位分辨率，可精确测量模拟输入信号，确保数据的准确性和可靠性。
内部供电： IC200ALG260 模块无需外部电源即可工作，其内部电源由背板提供。不过，在电流模式下，隔离输入可能需要单独的电源。
诊断功能： 模块具有强大的诊断功能，可检测量程不足、量程过大、开路、掉电、非易失性存储器故障以及高低报警，并通过 LED 指示灯向操作员显示。
LED 指示灯： IC200ALG260 模块配有一个内部电源 (INT PWR) LED 和一个正常 (OK) LED，分别指示模拟现场侧电路中是否存在内部产生的现场电源和背板电源。
支持热插拔： 模块支持热插拔功能，允许在系统运行时更换或添加模块，而无需关闭整个系统。
高隔离度： 模块具有 250VAC 连续光隔离额定值和 1500VAC 连续 1 分钟光隔离额定值，可提供高电气隔离性能。
应用领域
IC200ALG260 模块广泛应用于工业自动化和过程控制领域，包括但不限于
制造业： 在制造业中，该模块可用于接收来自温度传感器、压力传感器、流量传感器等各种传感器和执行器的模拟输入信号，并将这些信号转换为数字数据，用于监测和控制生产过程中的各种参数。
化工和石化行业： 在化工和石化行业，IC200ALG260 模块可用于接收来自反应器、储罐和其他设备的模拟输入信号，并用于监测和控制化学反应和过程中的温度和压力等参数。
能源工业： 在能源行业，该模块可用于接收发电机、变压器和其他设备的模拟输入信号，用于监测和控制电力系统的电压、电流和功率等参数。
产品规格和参数
以下是 IC200ALG260 模块的一些主要规格和参数：
通道数 8 个单端输入通道
电压输入范围：-10VDC 至 +10VDC（双极），0VDC 至 10VDC（单极）
电流输入范围 4mA 至 20mA
分辨率 12 位
更新速率： 0.4 ms 0.4 毫秒
输入滤波器响应时间：5.0 ms
功耗： 额定 130 mA，来自 5 伏总线电压源（不含收发器）
LED 指示灯 内部电源 LED 和正常 LED
尺寸 4.3 x 2.63 x 1.956 英寸
兼容性： 与 1.20 或更高版本的 PLC CPU 固件兼容
安装和维护
环境条件：
确保模块安装在推荐的温度和湿度范围内，避免直接接触水、油、灰尘或电磁干扰。
电源要求：
使用稳定的电源，避免电压波动损坏模块。
信号线连接：
正确连接信号线，确保信号传输的准确性和稳定性。
软件配置：
根据系统要求正确配置模块的软件参数，确保与控制系统其他部分的兼容性。
维护和检查：
定期对模块进行维护和检查，包括清洁和检查连接器的接触状态。
注意事项
操作员培训：
操作员应接受适当的操作和维护培训，以避免错误操作导致故障或安全事故。
技术文档和安全指南：
安装和使用前应详细阅读并理解制造商提供的技术文档和安全指南。
遵守安全程序：
遵守所有相关安全程序，确保人身安全，尤其是在操作高压或高速旋转设备时。
