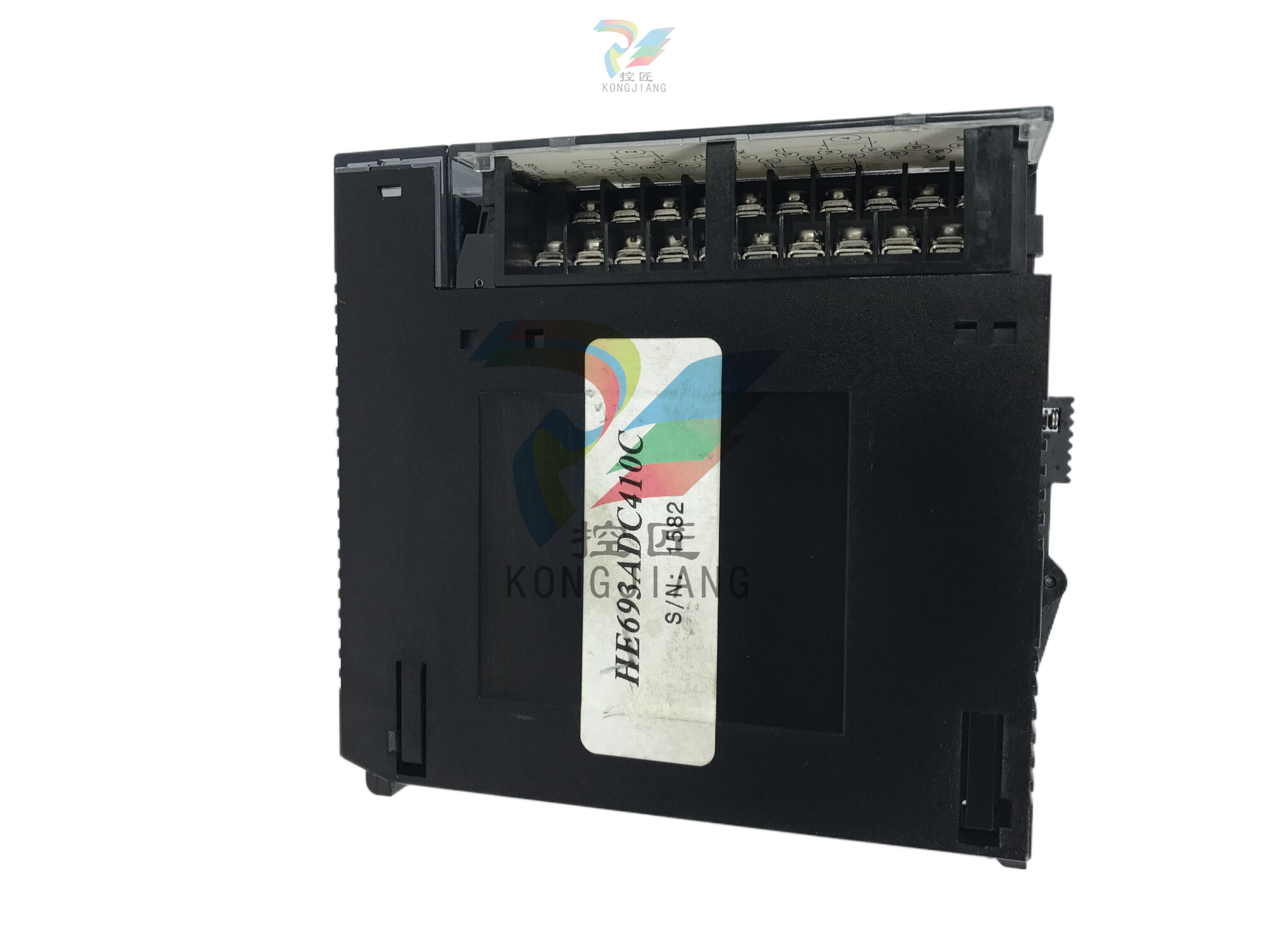

GE HE693ADC410 模拟输入模块
GE HE693ADC410 模拟输入模块
描述
Horner Electric +/-10V 隔离模拟输入模块提供四个模拟输入通道，分辨率为 14 位。有两种型号可供选择：隔离电压为 1500VAC（有效值）的 HE693ADC410 和隔离电压为 500VAC（有效值）的 HE693ADC405。 这些隔离级别为通道对通道和通道对地隔离。 这些模块将电压输入信号转换为数字值（-32,000 至 +32,000），直接输入 PLC CPU 的 %AI 表中。 四个通道中的每个通道都有一个可编程设定点，其电平通过四个 %AQ 输出寄存器在 PLC 程序中设定。如果模拟输入值达到或超过设定值，相应的数字输入 %I 将被激活。 前四个 %I 分别代表四个输入通道的设定点警报。
基本信息
型号 HE693ADC410
品牌：GE
类型：隔离模拟输入模块
产品规格
工作电压：通常为 24VDC（但也可能有其他电压规格，具体需参考实际产品）
输出频率：视具体应用场景而定，一般模块不直接提及输出频率
通道数量： 4 个模拟输入通道
分辨率： 14 位（某些说明可能会提到与 A/D 转换相关的其他分辨率，如积分 18 位，但主要分辨率仍为 14 位）
输入阻抗：1 兆欧
输入范围 通常支持 ±10V 电压输入信号（也可能支持 0-5V、0-10V 等其他范围，但 ±10V 是常见规格）
共模范围： 对于 ADC410，通常为 1500VAC（有效值），±2000VDC
通道隔离 通道对通道和通道对地隔离
更新速率 45 通道/秒（或根据具体配置和应用要求）
数字滤波： 支持 1-128 个采样/更新数字滤波
模拟滤波 1KHz, 3 个贝塞尔滤波器
大误差 全量程的 0.05
功能特点
信号转换： 将电压输入信号转换为数字值（-32,000 至 +32,000），直接输入 PLC CPU 的 %AI 表中。
设定值报警： 每个通道都有一个可编程的设定点，当模拟输入值达到或超过设定点时，相应的数字输入 %I 将通电。
高共模抑制 针对外部干扰提供高共模抑制（>100dB）。
宽工作温度范围： 工作温度范围为 0 至 60°C（32 至 140°F），适用于各种工业环境。
应用场景
GE HE693ADC410 模拟输入模块通常用于工业自动化和控制系统，是 PLC 与工业生产设备或工业生产过程之间的连接接口。它可以接收来自传感器或其他设备的模拟输入信号，并将其转换为数字信号供 PLC 处理。这样，PLC 就能监测和控制各种工业过程，如温度、压力、流量等。
注意事项
使用 GE HE693ADC410 模拟输入模块时，应确保输入信号的电压范围和阻抗符合模块规格。
应注意模块的隔离性能和共模抑制能力，以确保在外部干扰情况下仍能准确接收和处理输入信号。
应定期对模块进行维护和检查，以确保其正常运行并延长其使用寿命。
技术特点
可编程性： 用户可根据具体应用要求对模块进行编程和定制，从而实现对工业流程的精确控制，提高生产率和产品质量。
集成性和兼容性： 该模块可与 ABB 的其他产品和解决方案无缝集成，形成统一的自动化平台。它还与其他制造商的设备和系统具有良好的兼容性。
高性能和高可靠性：采用高性能硬件和软件，确保在工业环境中稳定运行和高效控制。通过先进的故障检测和诊断功能，可以及时发现和处理潜在的问题，提高系统的可靠性。
灵活性和可扩展性：采用模块化设计，可根据实际需要灵活配置和扩展。无论是小型项目还是大型项目，它都能轻松集成到现有的自动化系统中。
易于使用和维护： 提供直观的用户界面和强大的诊断工具，使用户能够轻松操作和维护。
应用功能
多功能控制： 模块可执行多种控制功能，包括逻辑控制、运动控制、温度控制等，满足不同应用场景的需求。
数字控制： 提供数字控制功能，允许用户以编程方式定义和执行控制逻辑，实现对复杂工业流程的精确控制。
通信能力： 支持以太网、Profibus、Modbus 等多种数字通信协议，以便与其他设备、监控系统或上层控制系统进行通信，实现对系统所有部分的集中管理和监控。
PLC 集成： 与 ABB 或其他制造商的 PLC 系统兼容并可集成，实现与其他自动化设备和控制系统的无缝集成和整体协同。
