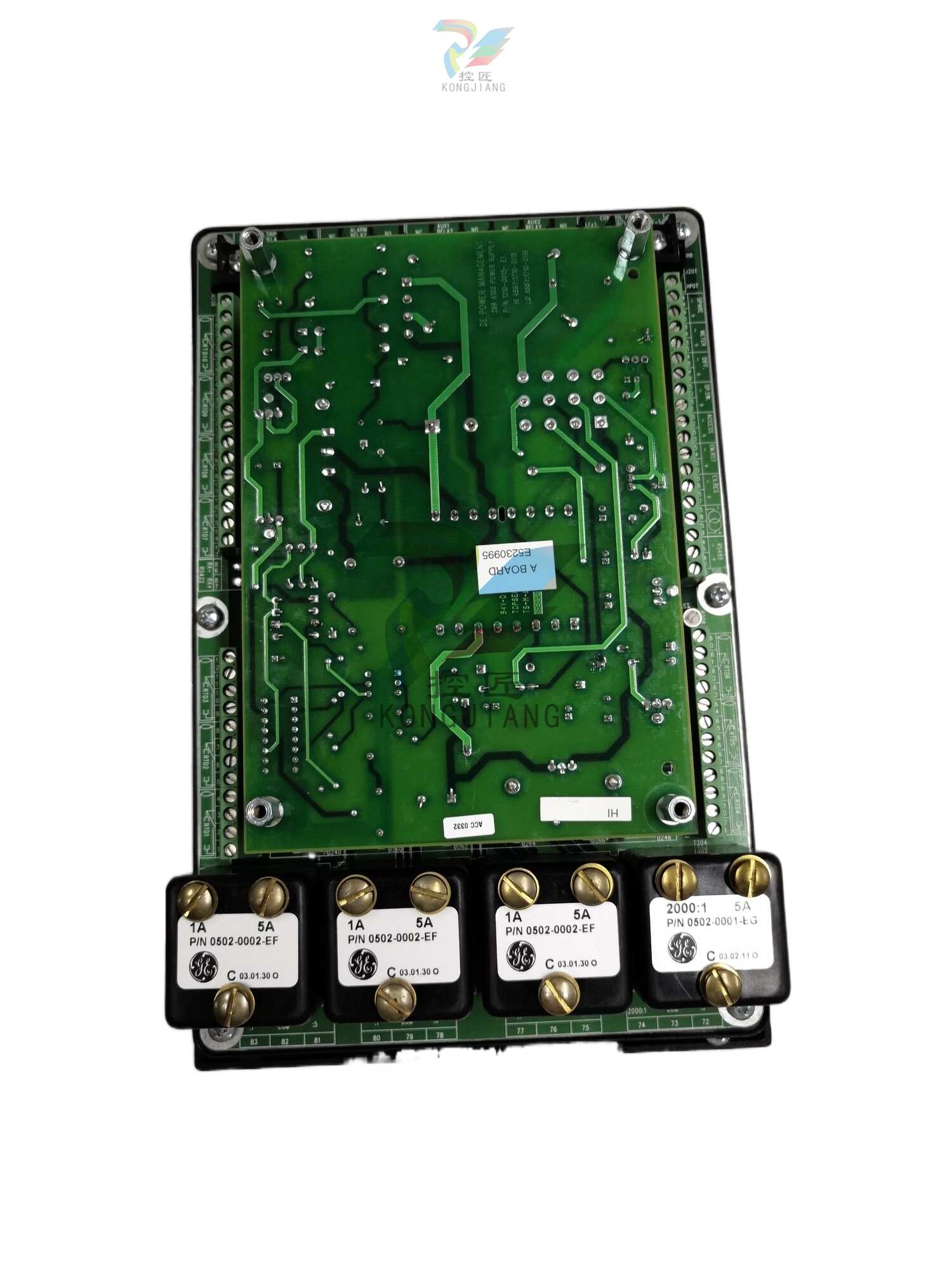

GE 269PLUS-100P-HI 电机管理继电器
GE 269PLUS-100P-HI 电机管理继电器
简介
269 Plus 是一款基于微处理器的产品，旨在为工业电机及其相关机械系统提供全面、准确的保护。269 Plus 监控转子和定子绕组温度，并在超过热极限时关闭电机。所有未用于定子绕组保护的热电阻输入均可单独设置温度监控功能。这样，继电器就能同时监控电机和从动负载轴承。
保护和控制
定子绕组超温
轴承超温
多次启动
过载
8 条标准过载曲线
用户自定义过载 FlexCurve™ 曲线
锁定转子
快速跳闸/机械卡死
不平衡/单相
短路
接地故障
欠电流
反相（仪表选件）
可变锁定时间
锁定的主跳闸继电器、报警继电器
2 个辅助继电器
紧急重启功能
预跳闸报警警告
主要功能
全面保护：
提供热模型偏置、热电阻保护和负序电流反馈。
监控定子绕组和轴承过温，以及电机多次启动等异常情况。
支持 8 条标准过载曲线和用户定义的过载 FlexCurve™ 曲线，提供精确保护。
精确控制：
通过可编程 RTD 输入进行温度监测，以保护定子、轴承和环境温度。
提供不平衡、单相、短路和接地故障保护。
支持相位反转（仪表选件）和可变锁定时间等高级控制功能。
易于使用：
配备清晰的正面显示屏，便于查看电机状态和保护信息。
提供多种输入和输出选项，包括 12 个可编程 RTD、5 个出厂编程的数字输入、4 个输出继电器等。
支持 EnerVistaTM 软件，用于配置、调试和数据存档。
可靠性高：
采用优质电气元件和抗干扰设计，确保在各种工作条件下稳定运行。
经过严格测试和认证，可满足工业应用的高可靠性要求。
应用领域
GE 269PLUS-100P-HI 电机管理继电器广泛应用于以下领域：
工业自动化：用于各种工业生产线的电机保护和控制。
机械设备：如风机、泵、压缩机等关键设备的电机保护和控制。
电力系统： 用于电力系统中发电机和电动机等关键设备的保护。
产品规格
型号：269PLUS-100P-HI
工作电压： 通常为 24V（但具体电压可能因应用而异）
额定电流：5A
系统内存：8MB（可扩展至 128MB）
通信接口： 支持 HDMI 接口和 Modbus RTU 标准 RS485 串行端口等。
存储和操作环境温度：-25°C 至 60°C（或 -40°F 至 140°F，取决于源表示法）
运输箱尺寸 11.40 英寸 x 7.50 英寸 x 16.00 英寸（宽 x 高 x 深）
运输重量：7.75 磅
注意事项
安装和使用 GE 269PLUS-100P-HI 电机管理继电器时，请务必遵守产品手册中的说明和规定。
确保继电器的输入电压与电源相匹配，以免因电压过高或过低而损坏设备。
定期检查继电器的运行状况，及时更换磨损部件并进行清洁和维护。
在进行维护和修理时，务必断开电源，待继电器完全放电后再进行操作。
