GE SR469-P5-HI-A20-E 电机保护系统
GE SR469-P5-HI-A20-E 电机保护系统
简介

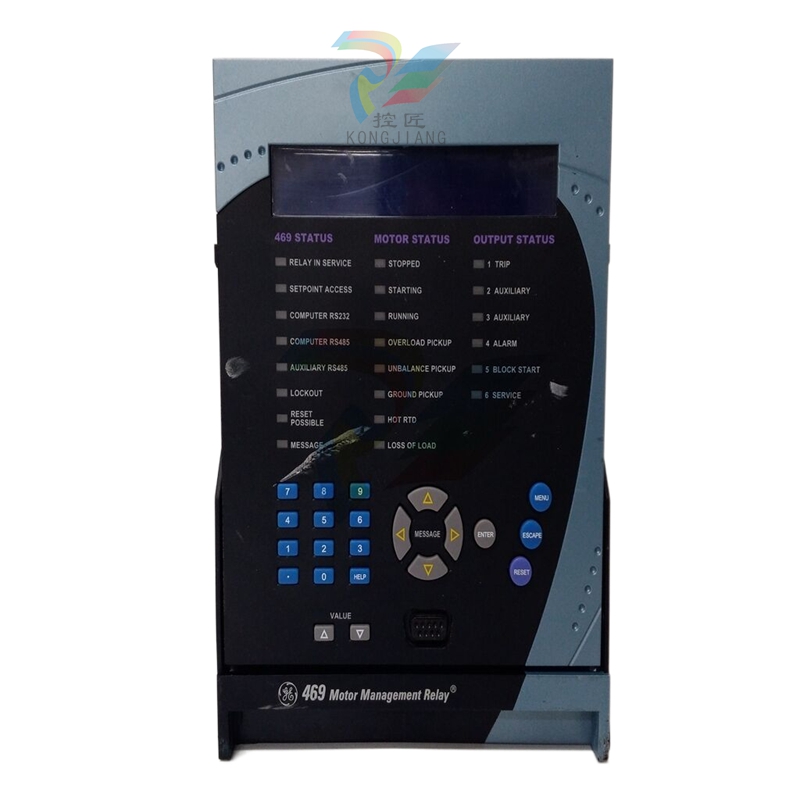

Multilin™ 469 电机保护系统是 SR 系列继电器中的一员，它采用行业领先的抽出式结构，具有高性价比，可提供保护、控制、简化配置和高级通信功能。469 专为中压电机设计，提供先进的保护功能，具有可定制的过载曲线和单 CT 差动保护，灵活性更高。469 还利用电机设置自动配置器简化了配置，可快速、轻松地设置电机参数。除了先进的保护和诊断功能外，469 还为用户提供了多种通信协议的灵活性，可集成到新的和现有的控制网络中。
优点
- 全面的电机保护，包括电压相关过载曲线、扭矩计量和保护、转子杆断裂保护
- 最先进的热模型 - 包括用于定子热保护的多个 RTD 输入
- 最大限度缩短更换时间 - 抽屉式结构
- 全面的资产监控--温度、模拟输入/输出、包括需求和能量在内的全面计量
- 通过 I/O 监控，提高辅助设备的正常运行时间
- 减少故障排除时间和维护成本 - 事件报告、波形捕捉、数据记录器
- 内置模拟功能简化了测试和调试
- 经济高效地获取信息 - 通过标准 RS232 和 RS485 串行端口以及可选的以太网和 DeviceNet 端口
- 固件和设置可现场升级
- 可选敷形涂层，用于暴露在化学腐蚀性或潮湿环境中
保护和控制
- 启动监控和抑制
- 机械干扰
- 电压补偿加速度
- 欠压、过压
- 低频
- 定子差动保护
- 热过载
- 过温保护
- 相地过流
- 电流不平衡
- 功率元件
- 扭矩保护
- 适用于双速电机的双过载曲线
- 降压启动控制
电机热保护
模型 469 的主要保护功能是热模型，包含六个关键要素：
- 过载曲线
- 不平衡偏置
- 热/冷安全失速比
- 电机冷却时间常数
- 启动抑制和紧急重启
- 热电阻偏置
过载曲线
曲线有三种格式： 标准、自定义或电压相关。对于所有曲线样式，469 都会在热容量寄存器中保留热记忆，该寄存器每 0.1 秒更新一次。过载拾取器决定运行过载曲线的起始位置。469 标准过载曲线为标准形状，乘数值为 1 至 15。与电压相关的过载曲线用于高惯性负载应用，在这种应用中，电机加速时间实际上可能超过安全失速时间和电机热限制。在电机加速过程中，根据系统电压水平动态调整已编程的热过载曲线。过载曲线类型和形状的选择基于电机供应商提供的电机热极限曲线。
不平衡（负序电流）偏置
负序电流会导致转子发热，但在电机制造商提供的热极限曲线中并未考虑。469 以负序电流与正序电流之比来测量不平衡。热模型偏置以反映额外的发热。可通过设定点不平衡偏置 K 因子选择电流不平衡导致的电机降额。电压不平衡导致的电流不平衡水平约为不平衡水平的 6 倍（1% 的电压不平衡等于 6% 的电流不平衡）。请注意，k=8 曲线与 NEMA 降额曲线几乎相同。
