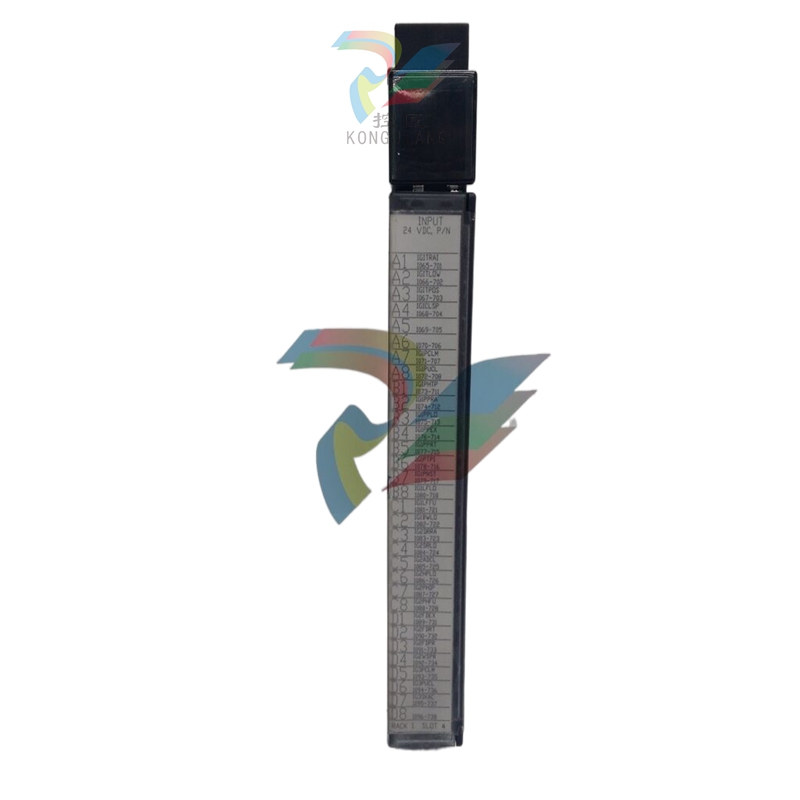

产品概述
GE IC697MDL653 逻辑输入模块属于 90-70 系列 PLC 系列，该系列以高性能、可靠性和易用性著称。该模块设计用于将外部 24V 直流信号连接到 PLC，并将其转换为 PLC 可以理解和处理的信号。
主要特点
输入点数量：
提供 32 个输入点，可满足大多数工业控制应用的需求。
逻辑支持：
支持正逻辑和负逻辑，可连接各种类型的传感器和开关。
电气特性
电源电压：24V DC。
输入电压：24V DC。
输入电流： 每点最大 2A。
功耗： 5W 5W.
环境适应性：
工作温度范围：-20°C 至 60°C。
存储温度范围：-40°C 至 85°C。
振动： 5g 至 2kHz。
冲击：30g。
防护等级 IP67 高防尘防水等级。
诊断和指示：
配备诊断指示器，可显示模块的状态和故障信息，方便用户进行故障排除和维护。
安装与尺寸
采用 DIN 导轨安装，易于在控制柜中安装和拆卸。
尺寸：140 毫米 x 60 毫米 x 25 毫米 140mm x 60mm x 25mm（长 x 宽 x 高），重量 200g，结构紧凑，节省空间。
特点
32 点 - 四个隔离组，每组 8 点
正/负逻辑兼容
与接近开关兼容
输入滤波器可选* - 1mS 或 10mS
一个输入可配置为中断*
中断
与 IC697 CPU 一起使用时，输入点 A1 可配置为 CPU 中断。配置允许在信号转换的上升沿或下降沿中断 CPU。中断响应不受输入滤波时间选择的影响。有关详细信息，请参阅适用的《可编程控制器参考手册》。
模块机械键控
该模块包含一个机械键，可防止在给定插槽中不慎将一种模块类型替换为另一种模块类型。机械匙与电路板上连接器下方的独特形状区域相吻合。每个模块都随附一把钥匙。首次安装模块时，密钥会锁在背板中心导轨上。拔出模块时，钥匙会留在中心导轨上，使插槽只接受相同类型的模块。如果在钥匙锁定在机架中心导轨上后需要更改模块在机架中的位置，可将钥匙向上推，使其脱离闩锁，同时将其从导轨上拉出。然后可将其重新插入模块，并将模块插入机架的所需位置。请注意，在 IC697 PLC 机架中，只有电源可以放置在机架最左边的位置，插槽 1（与电源相邻）必须始终包含 CPU（在机架 0 - CPU 机架中）或总线接收器模块（在扩展机架中）。
现场接线
模块的接线如图 3 所示。由于每组八个输入端都与其他输入端隔离，因此需要一条从电源到每组电源输入端（10、20、30 或 40）的导线（每组电源输入端不连接在模块内部）。
拆卸 I/O 模块
用拇指紧紧抓住板盖的顶部和底部，用手指紧紧抓住板盖背面的塑料夹。
用手指捏住盖子背面的机架夹，使夹子脱离机架导轨，然后用力拉电路板，将其从背板连接器上取下。
沿卡导轨滑动电路板，将其从机架上取下。
