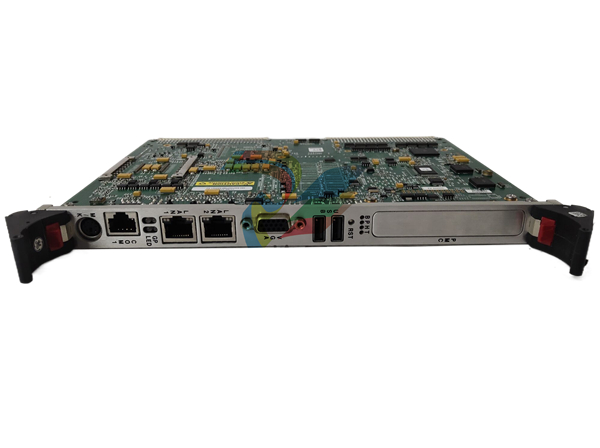

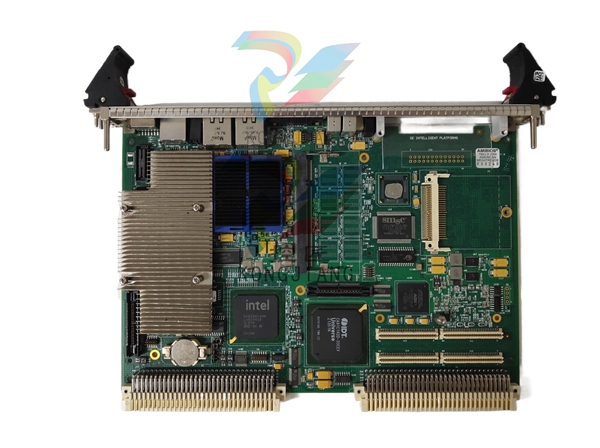

GE V7768-322001 350-9301007768-322001 A2 单板计算机
GE V7768-322001 350-9301007768-322001 A2 单板计算机
描述
V7768 是 GE Fanuc Intelligent Platforms 推出的一款 VMEbus 单板计算机，通过英特尔酷睿 2 双核处理器和高达 2 Gbyte DDR2 SDRAM 提供高达 2.16 GHz 的处理速度。该板卡集成了英特尔 945GME Express 芯片组，提供非常丰富的 I/O 设置，使其成为我们广泛的英特尔架构 VME SBC 产品线中非常灵活的一员。I/O 选项包括双千兆以太网、两个 SATA 接口、四个 USB 2.0 端口、前面板上的键盘/鼠标/SVGA 以及一个 PCI-X 功能 PMC 站点。V7768 还提供赛扬® M 处理器选件，可将工作温度上限提高 20 度。
功能特点
- 英特尔酷睿 2 双核处理器，主频高达 2.16 GHz
- 最高 4 Mbyte 二级缓存
- 通过单个 SODIMM 最高支持 2 Gbyte DDR2 SDRAM
- 667 MHz 系统和内存总线
- 最高 8 Gbyte 可启动 CompactFlash
- 一个 PCI-X PMC 扩展位
- 用于 PMC237CM1/V PMC 扩展板的板对板连接
- 前面板上有 2 个千兆以太网端口
- 2 个串行端口
- 4x USB 2.0 端口
- 2 个 SATA
- 前面板上的 PS/2 键盘/鼠标
- 支持 Windows® XP、VxWorks® 和 Linux® 操作系统
规格
处理器
- 英特尔酷睿 2 双核处理器，主频 2.16 GHz
- 频率为 1.07 GHz 的英特尔赛扬 M 处理器
- 4 Mbyte 缓存（Core 2 Duo 选件）和 1 Mbyte（Celeron M 选件）
- Core 2 Duo 选件的系统和内存总线频率为 667 MHz，赛扬 M 选件的系统和内存总线频率为 533 MHz SDRAM
- 通过单个 SODIMM，最大内存配置为 2 Gbyte DDR2 SDRAM Compact Flash
- 可通过辅助 IDE 端口访问最高 8 Gbyte 的 CompactFlash
- 可通过 BIOS 启动设备设置将 CompactFlash 配置为启动设备
- V7768 系统 BIOS 和视频 BIOS 位于可重新编程的闪存中。
以太网
- 通过英特尔 82571 提供双千兆以太网接口
- 两个端口都连接到前面板 RJ45 接口
- 通过 PXE USB 端口启动网络
- 四个 USB 2.0 端口：两个通过 P2 连接到后 I/O，两个连接到前面板
- 支持的 USB 功能包括 - 等时数据传输 - 异步消息传递 - 外设的自我识别和配置 - 动态（热）连接 VMEbus 背板接口
- Tundra Universe II 支持 VME64 模式： A32/A24/D32/D08(EO)/MBLT64/BLT32
- 硬件字节交换
- 增强型总线错误处理
安装和维护
环境条件：
确保模块安装在建议的温度和湿度范围内，避免直接接触水、油、灰尘或电磁干扰。
电源要求：
使用稳定的电源，避免电压波动损坏模块。
信号线连接：
正确连接信号线，确保信号传输的准确性和稳定性。
软件配置：
根据系统要求正确配置模块的软件参数，确保与控制系统其他部分的兼容性。
维护和检查：
定期对模块进行维护和检查，包括清洁和检查连接器的接触状态。
注意事项
操作员培训：
操作员应接受适当的操作和维护培训，以避免错误操作导致故障或安全事故。
技术文档和安全指南：
安装和使用前应详细阅读并理解制造商提供的技术文档和安全指南。
遵守安全规定：
遵守所有相关安全规程，确保人身安全，尤其是在操作高压或高速旋转设备时。
